【北京大学】15 TensorFlow1.x的项目实战之人脸表情识别

1 概述

任务目标：人脸表情识别 数据来源：kaggle 模型设计：Lenet7和CliqueNet 度量标准：准确率 实验分类：8类(愤怒 恶心 害怕 快乐 悲伤 惊讶 蔑视 面无表情)

2 数据集 2.1 数据集下载

由Microsoft对kaggle提出的数据集进行重新标注的数据集 数据集下载

2.2 数据规模

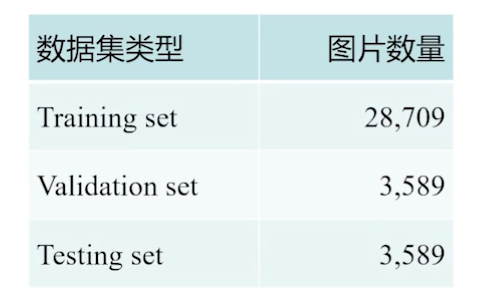

训练集：测试集：验证集 = 8：1：1 1P = 48 * 48 = 2304像素

2.3 数据格式

-csv -3个属性：Label Pixels Usage 实际内容：人脸（灰度） 8中表情：愤怒 恶心 害怕 快乐 悲伤 惊讶 蔑视 面无表情(No Expression) 面部基本居中，大小相似 预处理数据下载

3 模型说明 3.1 Lenet7

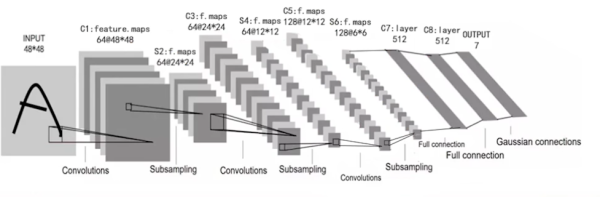

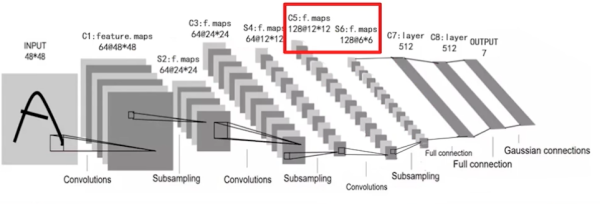

Lenet7原来的网络使用两层卷积层和两层池化层，在实践中增大了模型深度，更好的适应当前数据特征 增加一个卷积和池化层

增加一层全连接层。

作者虽然实现了LEnet7的网络进行了测试，对比CliqueNet后，后者的效果更好，这里就没有详细介绍Lenet5以及它的源码。以下都是介绍CliqueNet的。

3.2 CliqueNet

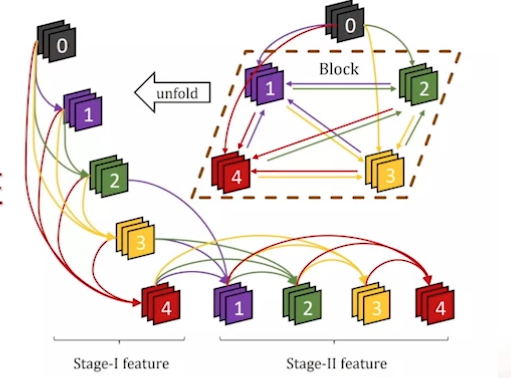

（1）简介 由DenseNet启发 各Layer间双向连接 stage1: 浅层–>高层特征 stage2: 近层更新远层

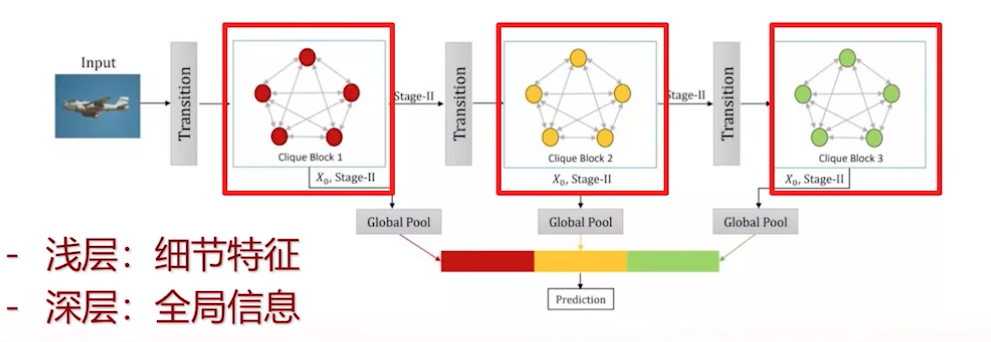

（2）网络结构 本项目中由于数据集复杂程度不高，使用l三个block，每个block提取特征进行预测。浅层提取到了细节特征，深层提取到了全局信息。 此外在网络中使用Transition模块，使用channel-wise attention来给不同的channel赋予不同的权重。

4 代码分析

以下只分析关cliquenet.py文件中关键代码，其余代码请下载完整的参考。

4.1 cliquenet.py中forward函数

其中block模块主要对一维和高维图像特征进行提取 transition模块主要通过channel-wise attention机制对cannel的结构进行优化，以使得channel都获得所有维度的特征信息，有益于后面过程的学习。

# 定义了cliquenet的前向传播函数
def forward(x, train=True, regularizer=None):
    # 得到之后进行卷积的卷积核张量，输入channel为1，输出channel为64，kernel size为3
    w = get_weight([3, 3, 1, 64], 0.1, regularizer)
    # 先进行一次卷积，步长为2，使得feature map维度减半，使得模型提取到浅层特征
    x = conv2d(x, w, 2)
    # 对数据进行批归一化，加快网络训练，减轻梯度消失
    x = bn(x, train)
    # 使用ReLU激活函数使得模型非线性
    x = tf.nn.relu(x)
    # 对数据进行最大池化,使得feature map的维度减半
    x = tf.nn.max_pool(x, ksize=[1, 3, 3, 1], strides=[1, 2, 2, 1], padding='SAME')

    ## block1
    # 将数据送入clique block，block内每一个结点的channel数设为36，一个block内除输入结点外有5个结点
    x, feature1 = clique_block(x, regularizer, 64, 36, 3, 5, train)
    # 对第一个block提取到的特征信息进行global pooling
    feature1 = tf.nn.avg_pool(feature1, ksize=[1, 12, 12, 1], strides=[1, 12, 12, 1], padding='SAME')
    # 将上一层的五个更新后结点作为输入，经过transition调整feature map的维度，并利用attention强化特征信息更优的channel，使得下一个block可以更好地利用前层特征信息
    x = transition(x, regularizer, 180, 180, 12, train)

    ## block 2
    # 将数据送入clique block，block内每一个结点的channel数设为36，一个block内除输入结点外有5个结点
    x, feature2 = clique_block(x, regularizer, 180, 36, 3, 5, train)
    # 对第二个block提取到的特征信息进行global pooling
    feature2 = tf.nn.avg_pool(feature2, ksize=[1, 6, 6, 1], strides=[1, 6, 6, 1], padding='SAME')
    # 将上一层的五个更新后结点作为输入，经过transition调整feature map的维度，并利用attention强化特征信息更优的channel，使得下一个block可以更好地利用前层特征信息
    x = transition(x, regularizer, 180, 180, 6, train)

    ## block3
    # 将数据送入clique block，block内每一个结点的channel数设为36，一个block内除输入结点外有5个结点
    _, feature3 = clique_block(x, regularizer, 180, 36, 3, 5, train)
    # 对第三个block提取到的特征信息进行global pooling
    feature3 = tf.nn.avg_pool(feature3, ksize=[1, 3, 3, 1], strides=[1, 3, 3, 1], padding='SAME')
    # 将不同层间获取的不同特征进行融合，浅层的特征包含更多的细节信息，而深层特征则包含更多的全局信息
    out = tf.concat([feature1, feature2, feature3], axis=3)
    # 将张量转换为一个长向量，以用于之后的全连接层
    x = tf.reshape(out, [-1, 964])
    # 将向量输入全连接层，从而输出对每一个分类的预测分数
    x = fc(x, 964, 7, 0.01, regularizer)
    # 返回该神经网络的预测结果
    return x

4.2 cliquenet.py中stage1和stage2函数

stage1的公式 代码结构是 layer1 = encoding(input) layer2 =encoding(layer1,input) layer3 = encoding(layer2,input) … layer5 = encoding(layer4,input) 因此layer5中存在提取的高维提取特征，并且有很多重复的获取的低维特征。以使得低维和高维的特征共同被利用，加强了information flow,能有效避免梯度消失。

# 定义了stage1阶段
def stage1(x0, w0, w, in_channel, filters, layers=5, train=True):
    # 使用输入结点对每一个之外的结点进行初始化
    for i in range(layers):
        # 如果是第一个结点
        if i == 0:
            # 就取w0中的第一个张量作为连接输入结点与第一个结点的卷积核
            weight = w0[i]
            # 第一个结点在stage1只与输入结点相连接
            data = x0
        # 如果不是第一个结点
        else:
            # 就取w0中对应的结点以及w中对应的结点拼成之后使用的卷积核
            weight = tf.concat([w0[i]] + [w[4 * num + i - 1] for num in range(i)], axis=2)
        # 使用拼出的卷积核与前面的结点生成一个新的结点
        x = conv2d(data, weight)
        # 对数据进行批归一化，加快网络训练，减轻梯度消失
        x = bn(x, train)
        # 使用ReLU激活函数使得模型非线性
        x = tf.nn.relu(x)
        # 使用dropout随机使部分结点归零，从而使得模型不易过拟合
        x = dropout(x, train)
        # 将已经生成的结点concat在一起用于生成下一个结点
        data = tf.concat([data, x], axis=3)
    # 除去输入结点与第一个结点(第一个结点在stage2的第一步即需要被更新，因此不需要传入下一阶段)
    _, x = tf.split(data, [in_channel + filters, filters * (layers - 1)], axis=3)
    # 将得到的后面若干个结点传入stage2
    return x

stage2：迭代更新layers layer1 = encoding(layer2~5) layer2 =encoding(layer1,3,4,5) layer3 = encoding(layer1,2,4,5)

...
layer5 = encoding(layer1,2,3,4)
# 定义了stage2模块
def stage2(x, w, in_channel, filters, layers=5, train=True):
    # 对block内每一个结点进行更新
    for i in range(layers):
        # 取w中对应的结点拼成卷积核
        weight = tf.concat([w[4 * num + i - 1] for num in range(i)] + [w[4 * num + i] for num in range(i + 1, layers)], axis=2)
        # 使用拼出的卷积核与最近更新的结点更新最早的结点
        data = conv2d(x, weight)
        # 对数据进行批归一化，加快网络训练，减轻梯度消失
        data = bn(data, train)
        # 使用ReLU激活函数使得模型非线性
        data = tf.nn.relu(data)
        # 使用dropout随机使部分结点归零，从而使得模型不易过拟合
        data = dropout(data, train)
        # 若不为更新最后一个结点
        if i != layers - 1:
            # 则将更新最早的结点去除
            _, x = tf.split(x, [filters, filters * (layers - 2)], axis=3)
        # 将最新更新的结点同其他结点concat在一起，对于非最后结点相当于替换最早更新的结点
        x = tf.concat([data, x], axis=3)
    # 返回经过stage2后的所有经过更新的结点
    return x

4.3 cliquenet.py中transition函数

将layer在channel层面做attention,使得整个layer都学习到上下文的信息。

# 定义了在多个block之间的转换模块
def transition(x, regularizer, in_channel, out_channel, size, train, use_attention=True):
    # 得到之后进行的1✖1卷积的卷积核张量，输入channel与输出channel为给定值，在该网络中由于较浅，因此暂不使用compression机制，输入channel与输出channel数相等
    w = get_weight([1, 1, in_channel, out_channel], 0.1, regularizer)
    # 根据上述卷积核进行卷积，步长为1，使得feature map维度不变
    x = conv2d(x, w, 1)
    # 对数据进行批归一化，加快网络训练，减轻梯度消失
    x = bn(x, train)
    # 使用ReLU激活函数使得模型非线性
    x = tf.nn.relu(x)
    # 使用dropout随机使部分结点归零，从而使得模型不易过拟合
    x = dropout(x, train)
    # 选择是否使用attention机制，这里采用了channel-wise的attention机制来在转化过程赋予不同channel不同权重，从而使得下一个block的学习效果更好
    if use_attention:
        # 对数据进行global pooling，从而对于对于每一个channel得到一个值
        attention = tf.nn.avg_pool(x, ksize=[1, size, size, 1], strides=[1, size, size, 1], padding='SAME')
        # 将得到的每一个张量转换为一个长度为channel数的长向量
        attention = tf.reshape(attention, [-1, out_channel])
        # 将获得的权重输入一个全连接层，从而对权重进行学习
        attention = fc(attention, out_channel, out_channel // 2, 0.01, regularizer)
        # 使用ReLU激活函数使得attention的学习模块非线性
        attention = tf.nn.relu(attention)
        # 将获得的权重输入一个全连接层，从而对权重进行更深的学习
        attention = fc(attention, out_channel // 2, out_channel, 0.01, regularizer)
        # 使用sigmoid激活函数使得学习到的权重处于0-1的范围内
        attention = tf.sigmoid(attention)
        # 增大张量维度以方便数据与attention的权重的相乘
        attention = tf.expand_dims(attention, 1)
        # 增大张量维度以方便数据与attention的权重的相乘
        attention = tf.expand_dims(attention, 1)
        # 将学习到的channel-wise attention权重分别乘以各自的channel
        x = tf.multiply(x, attention)
    # 对数据进行最大池化,使得feature map的维度减半，使得下一个block可以学习到更深层的信息
    x = tf.nn.avg_pool(x, ksize=[1, 2, 2, 1], strides=[1, 2, 2, 1], padding='SAME')
    # 返回经过transition转换后的数据，用于传入下一个block
    return x

5 结果分析 5.1 使用cliqueNet网络优点

增强information flow 减少内存 加速训练 避免网络退化 保证实时性

5.2 参数优化

进行了数据增强 使用了Validation调整优化器与超参数 比较了Adam、Momentum、SGD优化器，其中Momentum收敛较慢，SGD容易梯度消失。最终选择Adam优化器 Dropout = 0.95

5.3 实验环境

操作系统：Ubuntu 16.04LTS GPU：GTX 1080TI Python版本： Python3.5 TensorFlow版本：1.11.0

5.4 模型效果

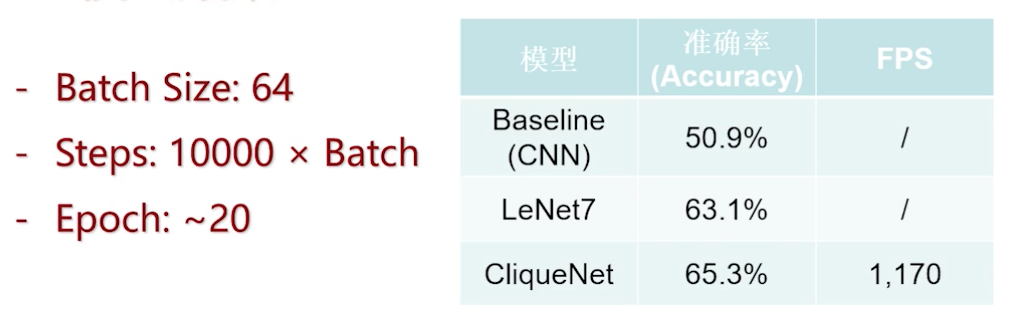

fer2013 Rank最好成绩是0.71。以下是实验结果，最高准确率只有0.653.

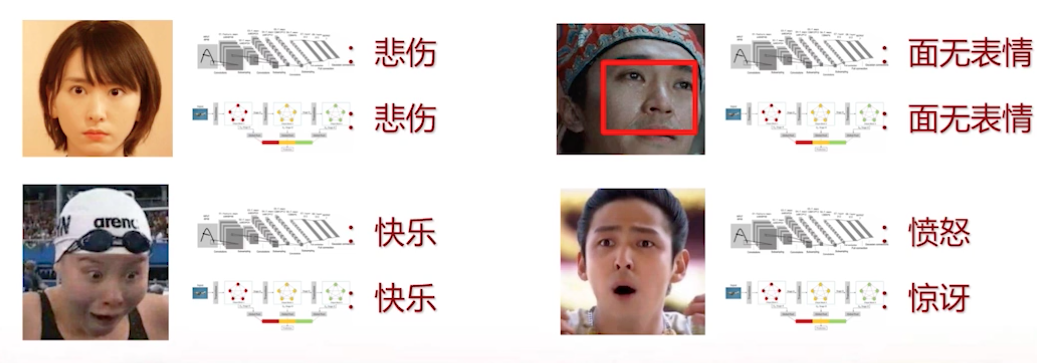

真实数据测试如下，比如周星驰图片中的泪光不够明显，影响了模型的预测结果，得出结论：如何增加标志性特征的对比度是非常重要的。

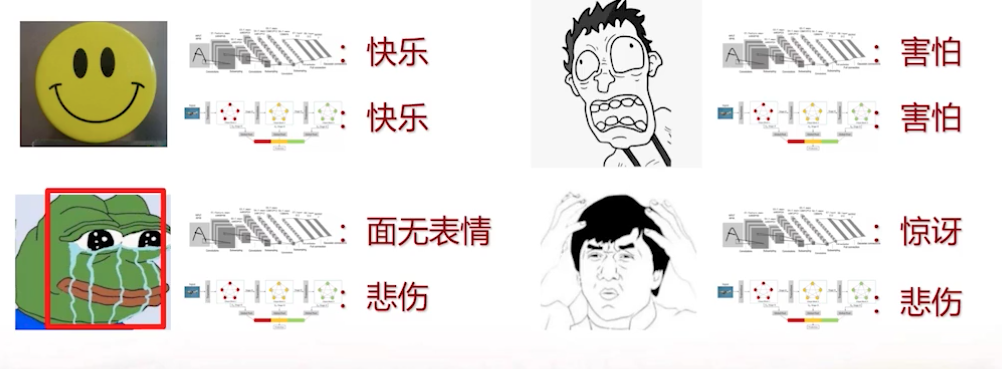

以下是表情包的测试，图片中没有一个标准的人脸形状时，模型的准确率也不高。

5.5 总结

通过预训练的方式来找到较好的收敛特征。fine-tune:增光数据集上学习率较大的coarse预训练 使用图像分割的方式，矫正面部位置

6 源码下载

项目源码下载
