软件下载 安装教程 入门视频教程

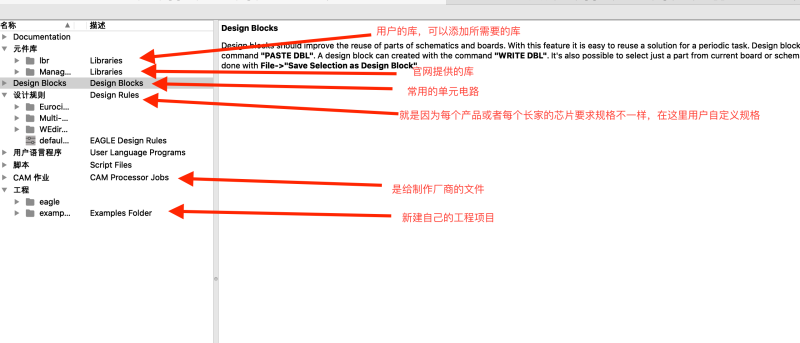

2 界面介绍
*（星号） ：可以代表任意长度的任意字符 ?（问号）：可以代表一个长度的任意字符 比如
74*0N：包括了7410N、7420N、74190N、74540N、7440200N 74?0N：包括了7410N、7420N、7430N、7440N
3.2 规格Eagle中40、74系列通常后缀N:插件封装 Eagle中40、74系列通常后缀D：贴片封装 最终的封装一定要以芯片手册为准 芯片手册查询网站：https://www.alldatasheet.com/或https://www.ic37.com
3.3 常用库名称（1）电阻 R-EU(欧标) R-US（美标） R-TRIMM(电位器) （2）电容 C-EU(欧标无极性) C-US(美标无极性) C-TRIMM(可调电容) CPOL-EU（有极性欧标） CPOL-US（有极性美标） （3）电感 L-EU（欧标） L-US(美标) （4）2.54MM排针：PINHD* （5）5.08排针：MSTBV* （6）测试点：TP* （7）switch-omron:常用的按键库 （8）display-*:数据吗LCD等 （9）rcl:电阻电容电感
3.4 命令（1）常用命令 在命令框输入以下命令，回车后开始执行相应的操作。比如删除一个器件，先输入delete回车后，选中器件，就删除了。左边有工具栏，也可直接操作工具栏实现相应的功能。 add：添加器件。输入命令后，在查找框，输入器件的名称查找相应器件 move：用于移动器件 delete：用于删除 net：用于器件之间连线 group：用来选择操作对象 （2）工具命令 GRID工具：设计栅格的尺寸（图纸的网格） 举例
GRID INCH 0.12 lines on GRID ALT INCH 0.01
val工具：设计原件值 举例，在命令框输入命令后，点击原件，即可实现给原件设置值 VAL 10K

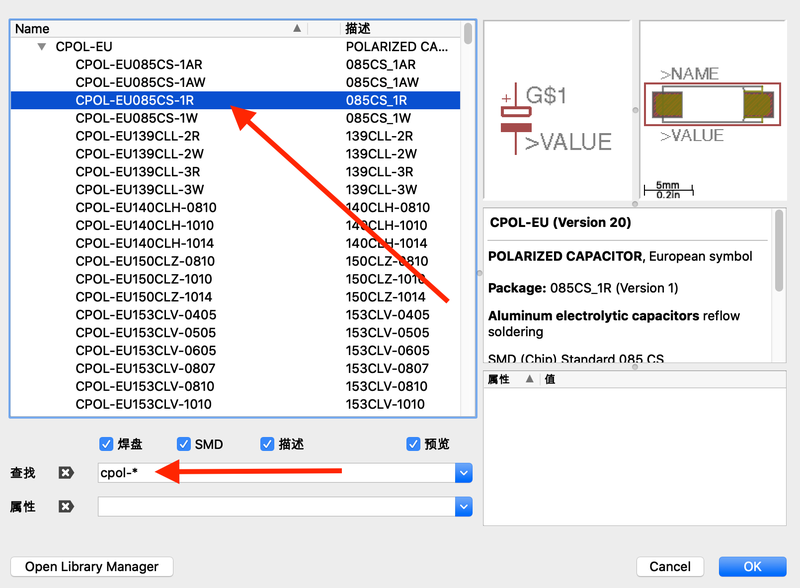

5 举例实现输入add，然后查找cpol-*,找到需要的电容（如图所示）点击OK 插入

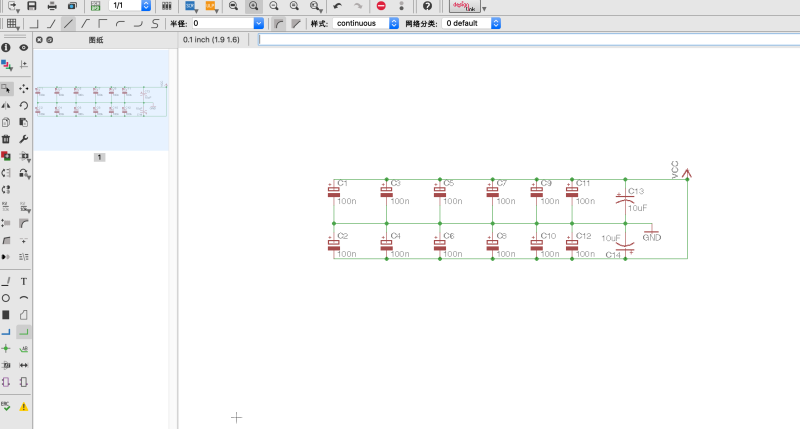

同理，然后查找gnd和vcc，然后插入 输入net，开始连接器件。实现如下图
