【Axure教程】中继器甘特图（区间条形图）

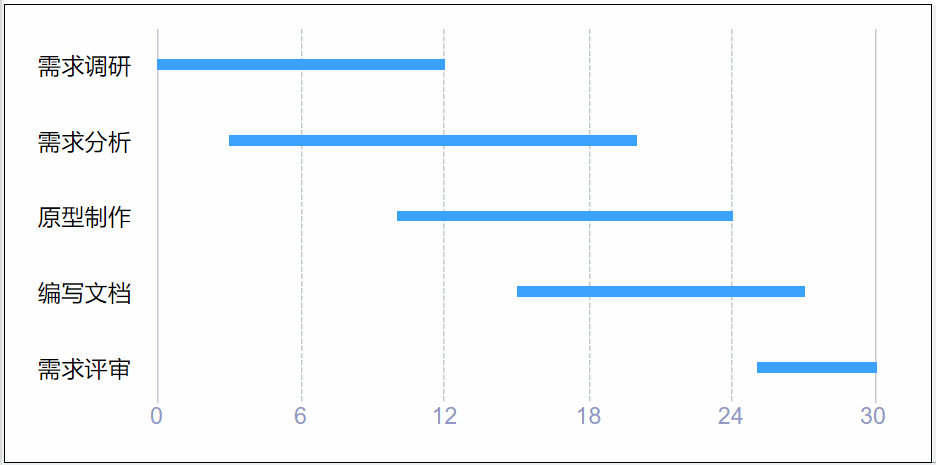

甘特图（区间条形图）是项目管理中常用的工具，也是BI可视化案例中常用的分析图。

由于Axure自带的元件库里并没有高保真甘特图，所以本期教程主要介绍如果制作高保真甘特图，方便我们日后的使用。

【原型预览】

https://axhub.im/ax9/9a27399d9b2d17a5/#g=1

【原型下载】

方式1：加入原型分享群后，可免费分享该原型，请咨询微信522073109

方式2：https://weidian.com/item.html?itemID=3664758036​

【交互效果】

制作完成后的评甘特图控件应具备以下效果：

• 填写坐标轴最大值后，生成坐标。

• 在中继器表格内填写开始值、结束值，系统自动生成条形图，并移动到对应位置。

• 鼠标移入时可以查看每一项的具体数据。

【制作教程】

制作材料

制作材料全部都是用Axure原生的的材料，具体包括以下材料：

1. 中继器

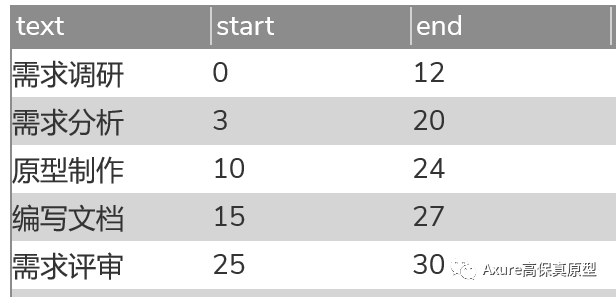

用中继器制作可以实现修改数值就能自动生成交互，中继器表格内容如下：

• text：填写图标的中坐标名称

• start：初始值

• end：结束值

中继器内原型：

• 纵坐标文本：图表的纵坐标，对应text列。

• 蓝色条形：后面根据start和end的差值设置尺寸和位置的交互，案例中默认设置宽400，高6。

• 透明背景矩形：用于鼠标移入时显示数据的交互，案例中默认设置为宽400，高40，元件选中样式为浅蓝色。

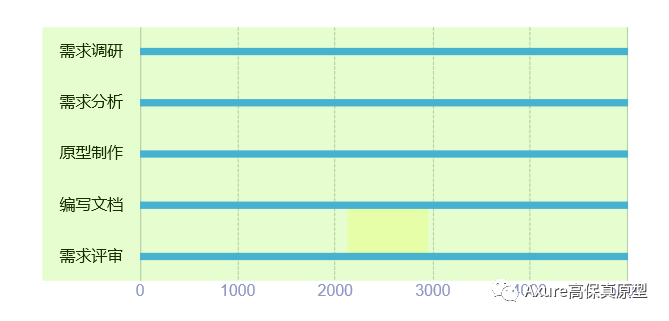

将蓝色条形和透明矩形组合，中继器内部3元件如下图所示摆放：

2. 外框线

用垂直线制作外框线，外面最左侧和最右侧为实线，中间的为虚线，根据条形摆放

3. 横坐标文本

有多少根垂线就增加多少个横坐标，第一个默认填写0，其余的可以不用填写，后续根据交互自动计算坐标值。制作完成后如下图所示：

4. 最大值逻辑文本

新建一个文本，填写end列的最大值，后续会用于自动计算，默认隐藏。

5. 数据标签矩形

显示具体数值，增加外部隐藏，默认隐藏元件。

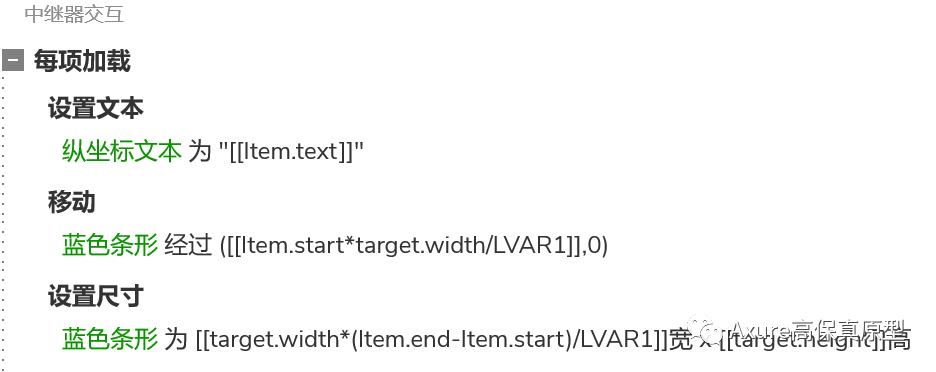

制作交互 1. 中继器每项载入时事件

• 设置文本：将中继器item.text列的值设置到纵坐标文本。

• 移动事件：将蓝色条形移动到对应位置，具体问start列的值乘以条形的宽度（案例中为400），再除以最大值逻辑文本，得出蓝色条初始的位置。

• 设置尺寸：设置蓝色条形的尺寸，宽度为end列-start列数值之差，乘以条形的宽度（案例中为400），再除以最大值逻辑文本；高度不变，保持原来的高度。

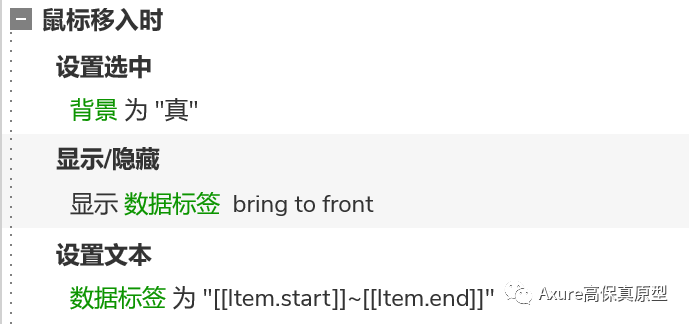

2. 鼠标移入条形组合时

• 选中：设置透明背景矩形为真，选中后矩形会变成蓝色。

• 显示：显示数据标签，将隐藏了的数据标签显示出来。

• 设置文本：设置数据标签的文本值为中继器表格start列~end列。

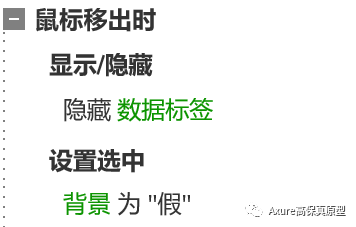

3. 鼠标移出条形组合时

这里和鼠标移入时的操作刚好相反。

• 取消选中：将透明背景取消选中，这样就可以从蓝色变回透明的。

• 隐藏：隐藏数据标签，将数据标签隐藏。

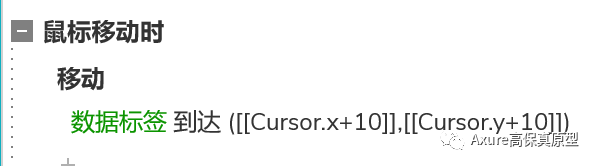

4. 鼠标在条形组合内移动时

• 移动：将数据标签移动到鼠标所在的位置，cursor.x函数是获取鼠标的x坐标值，cursor.y是获取鼠标的纵坐标值；加10是为了不会刚好挡住鼠标，导致触发鼠标移出时隐藏标签的时间。

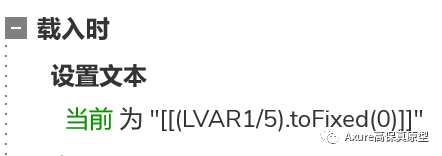

5. 横坐标载入时事件

案例中默认有6个横坐标，出去第一个横坐标为0外，剩下5个横坐标平分最大值逻辑文本。

• 第一个横坐标：默认填写0，不需要交互事件；

• 第二个横坐标：最大值逻辑文本/5；

• 第三个横坐标：最大值逻辑文本/5*2；

• 第四个横坐标：最大值逻辑文本/5*3；

• 第五个横坐标：最大值逻辑文本/5*4；

• 第六个横坐标：最大值逻辑文本/5*5。

需要注意如果最大值除不尽的情况，如果除不尽，需要用fixed函数行四舍五入。

以上就是高保真区间条形图的制作方法了，感兴趣的同学们可以动手试试，谢谢您的阅读。
