VUE3-Cesium（地图添加与叠加地图、添加OSM全球建筑物白膜）

目录

1.地图添加

1.1 单个地图添加

1.2 多图层添加

 2.添加OSM全球建筑物白膜

1.地图添加 1.1 单个地图添加

使用new Cesium.Viewer（container, options）初始化图层：

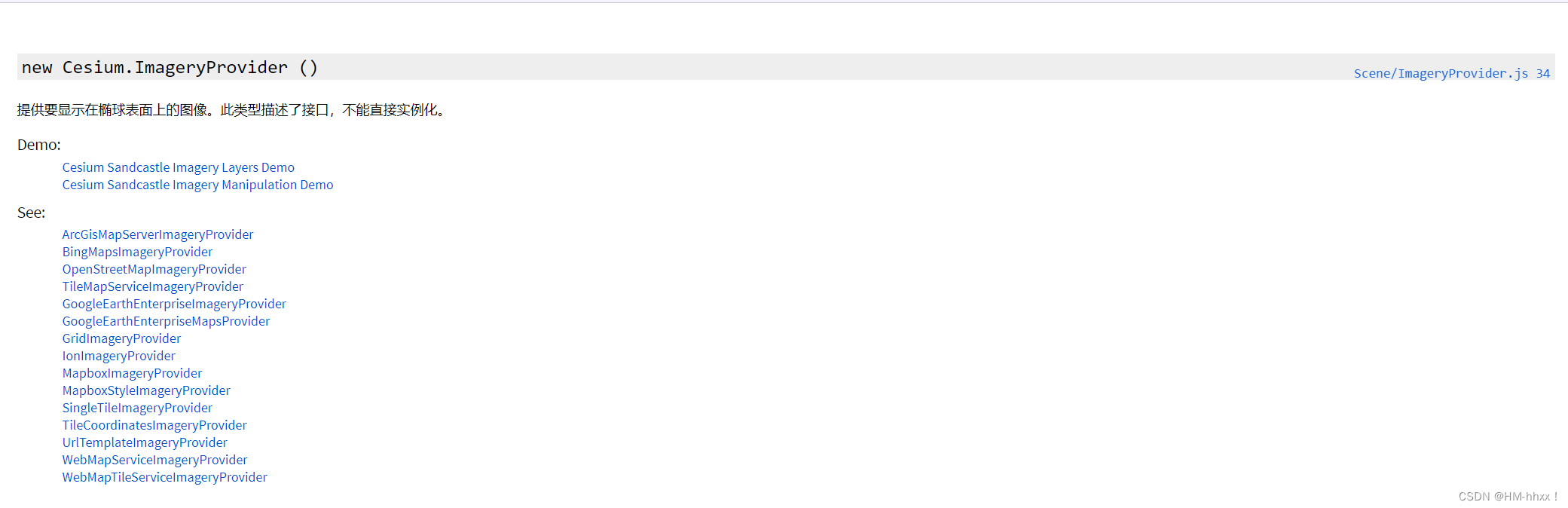

 在图层中使用imageryProvider在cesium中平铺各服务器的地图服务，提供的服务如下，可通过ImageryProvider - Cesium Documentationhttp://cesium.xin/cesium/cn/Documentation1.72/ImageryProvider.html

进行查看具体使用方式。

1） ArcGIS地图服务：

var esri = new Cesium.ArcGisMapServerImageryProvider({
    url : 'https://services.arcgisonline.com/ArcGIS/rest/services/World_Imagery/MapServer'
});

2） BingMap：

var bing = new Cesium.BingMapsImageryProvider({
    url : 'https://dev.virtualearth.net',
    key : 'get-yours-at-https://www.bingmapsportal.com/',
    mapStyle : Cesium.BingMapsStyle.AERIAL
});

3） GoogleEarth：

var google = new Cesium.GoogleEarthEnterpriseMapsProvider({
    url : 'https://earth.localdomain',
    channel : 1008
});

4） OpenStreetMap：

var osm = new Cesium.OpenStreetMapImageryProvider({
    url : 'https://a.tile.openstreetmap.org/'
});

5）也可以使用国内地图服务商如天地图、高德地图、百度地图等提供的底图服务：

  var viewer = new Cesium.Viewer("cesiumContainer", {
    // 天地图矢量地图
    // imageryProvider: new Cesium.WebMapTileServiceImageryProvider({
    //   url: "http://t0.tianditu.com/vec_w/wmts?service=wmts&request=GetTile&version=1.0.0&LAYER=vec&tileMatrixSet=w&TileMatrix={TileMatrix}&TileRow={TileRow}&TileCol={TileCol}&style=default&format=tiles&tk=30d07720fa76f07732d83c748bb84211",
    //   layer: "tdtBasicLayer",
    //   style: "default",
    //   format: "image/jpeg",
    //   tileMatrixSetID: "GoogleMapsCompatible",
    // }),
    // 将基础图层选择器设置为false

    // 高德矢量地图
    // imageryProvider: new Cesium.UrlTemplateImageryProvider({
    //   url: "http://webrd02.is.autonavi.com/appmaptile?lang=zh_cn&size=1&scale=1&style=8&x={x}&y={y}&z={z}",
    //   layer: "tdtVecBasicLayer",
    //   style: "default",
    //   format: "image/png",
    //   tileMatrixSetID: "GoogleMapsCompatible",
    // }),

    // 天地图影像服务
    imageryProvider: new Cesium.WebMapTileServiceImageryProvider({
      url: "http://t0.tianditu.com/img_w/wmts?
      service=wmts&request=GetTile&version=1.0.0&LAYER=img&tileMatrixSet=w&TileMatrix=
      {TileMatrix}&TileRow={TileRow}&TileCol={TileCol}&style=default&format=tiles&tk=30d07720fa76f07732d83c748bb84211",
      layer: "tdtBasicLayer",
      style: "default",
      format: "image/jpeg",
      tileMatrixSetID: "GoogleMapsCompatible",
    }),

    // OSM地图
    // imageryProvider: new Cesium.OpenStreetMapImageryProvider({
    //   url: "https://a.tile.openstreetmap.org/",
    // }),
    baseLayerPicker: false,
  });

1.2 多图层添加

在通常使用中，多出现道路、河流、建筑等矢量信息需叠加与地图底图之上，以便于表示某地的多种地理信息，因此在Cesium中通过viewer.imageryLayers.addImageryProvider（{}）进行多图层添加，可实现该效果。

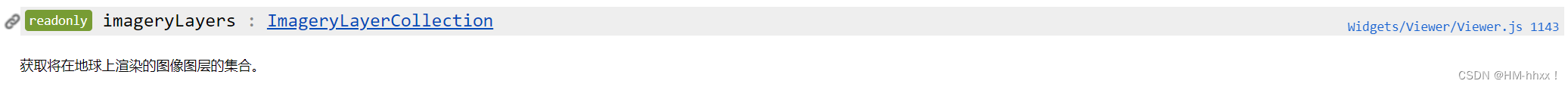

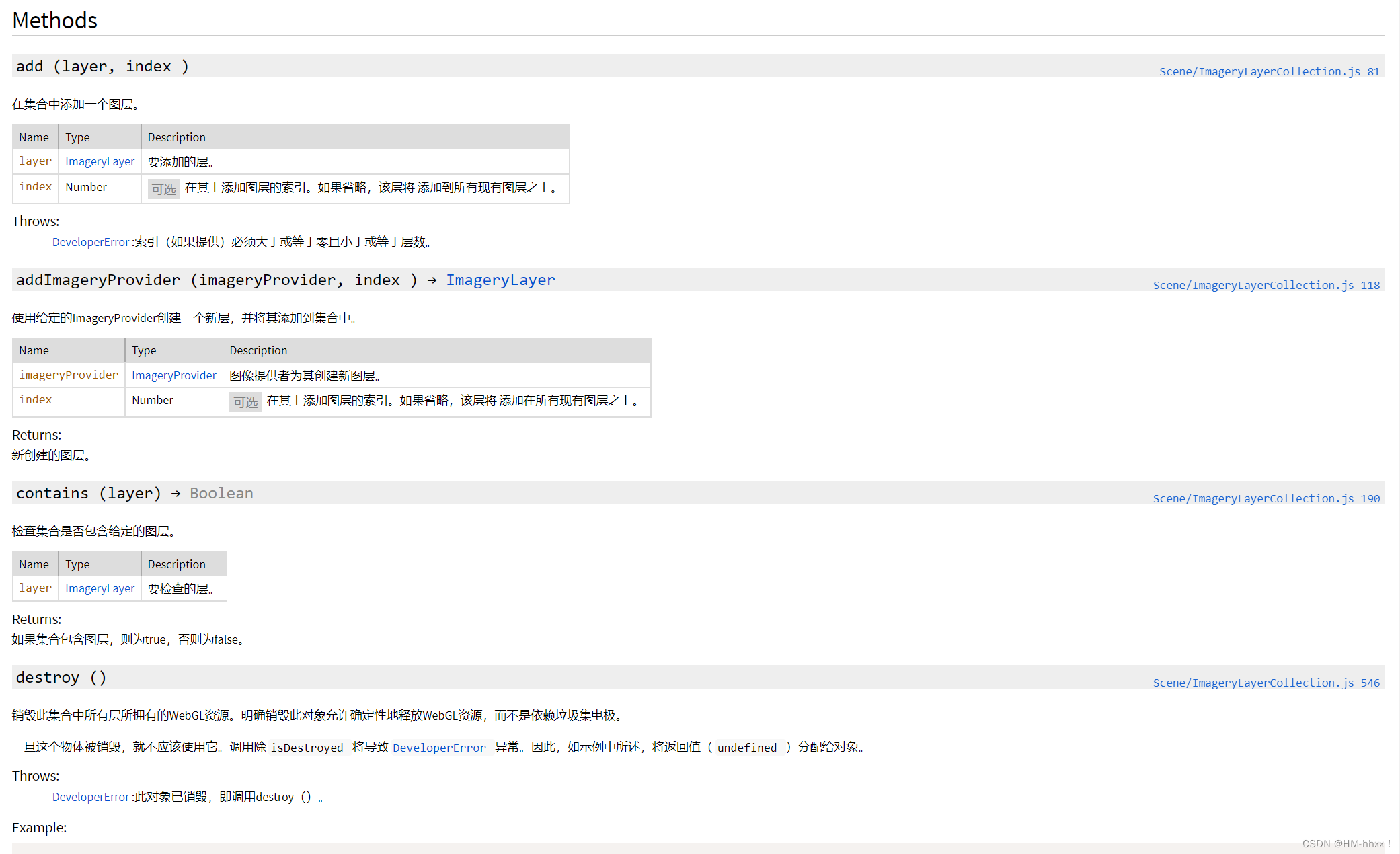

 通过官方API可以发现ImageLayers数据集中有add、addImageryProvider、contains等方法，使用addImageryProvider（）便可实现图层添加：

 实现代码如下：

// 地图叠加
  console.log(viewer.imageryLayers);
  var layer = viewer.imageryLayers.addImageryProvider(
    new Cesium.WebMapTileServiceImageryProvider({
      url: "http://t0.tianditu.com/vec_w/wmts?service=wmts&request=GetTile&version=1.0.0&LAYER=vec&tileMatrixSet=w&TileMatrix={TileMatrix}&TileRow={TileRow}&TileCol={TileCol}&style=default&format=tiles&tk=30d07720fa76f07732d83c748bb84211",
      layer: "tdtBasicLayer",
      style: "default",
      format: "image/jpeg",
      tileMatrixSetID: "GoogleMapsCompatible",
    })
  );

  layer.alpha = 0.5;//设置透明度

  console.log(layer);

整体代码：






import { onMounted } from "vue";
import * as Cesium from "cesium";
import "./Widgets/widgets.css";

// 设置cesium的token
Cesium.Ion.defaultAccessToken =
  "eyJhbGciOiJIUzI1NiIsInR5cCI6IkpXVCJ9.eyJqdGkiOiJhMzNkNTE5Zi1mMjY4LTRiN2QtOTRlZC1lOTUyM2NhNDYzNWYiLCJpZCI6NTU0OTYsImlhdCI6MTYyNTAyNjMyOX0.a2PEM4hQGpeuMfeB9-rPp6_Gkm6O-02Dm4apNbv_Dlk";
// cesium默认资源路径
window.CESIUM_BASE_URL = "/";
// 设置默认的视角为中国
Cesium.Camera.DEFAULT_VIEW_RECTANGLE = Cesium.Rectangle.fromDegrees(
  // 西边经度
  89.5,
  // 南边维度
  20.4,
  // 东边经度
  110.4,
  // 北边维度
  61.2
);

onMounted(() => {
  var viewer = new Cesium.Viewer("cesiumContainer", {
    // 天地图矢量地图
    // imageryProvider: new Cesium.WebMapTileServiceImageryProvider({
    //   url: "http://t0.tianditu.com/vec_w/wmts?service=wmts&request=GetTile&version=1.0.0&LAYER=vec&tileMatrixSet=w&TileMatrix={TileMatrix}&TileRow={TileRow}&TileCol={TileCol}&style=default&format=tiles&tk=30d07720fa76f07732d83c748bb84211",
    //   layer: "tdtBasicLayer",
    //   style: "default",
    //   format: "image/jpeg",
    //   tileMatrixSetID: "GoogleMapsCompatible",
    // }),
    // 将基础图层选择器设置为false

    // 高德矢量地图
    // imageryProvider: new Cesium.UrlTemplateImageryProvider({
    //   url: "http://webrd02.is.autonavi.com/appmaptile?lang=zh_cn&size=1&scale=1&style=8&x={x}&y={y}&z={z}",
    //   layer: "tdtVecBasicLayer",
    //   style: "default",
    //   format: "image/png",
    //   tileMatrixSetID: "GoogleMapsCompatible",
    // }),

    // 天地图影像服务
    imageryProvider: new Cesium.WebMapTileServiceImageryProvider({
      url: "http://t0.tianditu.com/img_w/wmts?service=wmts&request=GetTile&version=1.0.0&LAYER=img&tileMatrixSet=w&TileMatrix={TileMatrix}&TileRow={TileRow}&TileCol={TileCol}&style=default&format=tiles&tk=30d07720fa76f07732d83c748bb84211",
      layer: "tdtBasicLayer",
      style: "default",
      format: "image/jpeg",
      tileMatrixSetID: "GoogleMapsCompatible",
    }),

    // OSM地图
    // imageryProvider: new Cesium.OpenStreetMapImageryProvider({
    //   url: "https://a.tile.openstreetmap.org/",
    // }),
    baseLayerPicker: false,
  });

  // 地图叠加
  console.log(viewer.imageryLayers);
  var layer = viewer.imageryLayers.addImageryProvider(
    new Cesium.WebMapTileServiceImageryProvider({
      url: "http://t0.tianditu.com/vec_w/wmts?service=wmts&request=GetTile&version=1.0.0&LAYER=vec&tileMatrixSet=w&TileMatrix={TileMatrix}&TileRow={TileRow}&TileCol={TileCol}&style=default&format=tiles&tk=30d07720fa76f07732d83c748bb84211",
      layer: "tdtBasicLayer",
      style: "default",
      format: "image/jpeg",
      tileMatrixSetID: "GoogleMapsCompatible",
    })
  );

  layer.alpha = 0.5;

  console.log(layer);

  // 设置沙箱允许使用JS
  var iframe = document.getElementsByClassName("cesium-infoBox-iframe")[0];
  iframe.setAttribute(
    "sandbox",
    "allow-same-origin allow-scripts allow-popups allow-forms"
  );
  iframe.setAttribute("src", "");

  // // 隐藏cesiumLogo
  viewer.cesiumWidget.creditContainer.style.display = "none";
});



* {
  margin: 0;
  padding: 0;
}
#cesiumContainer {
  width: 100vw;
  height: 100vh;
}

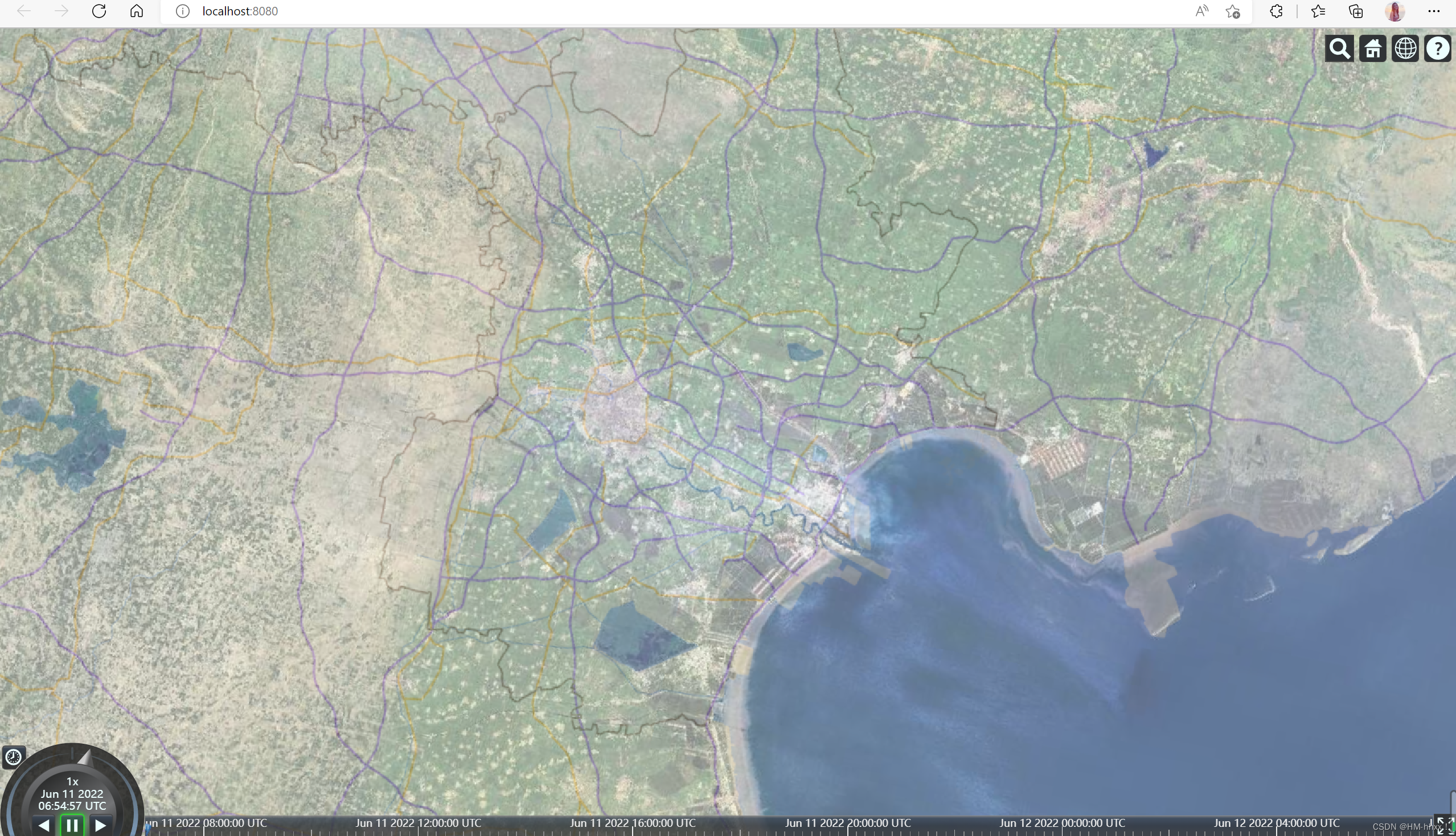

实现效果：

 2.添加OSM全球建筑物白膜

OpenStreetMap（简称OSM，中文是公开地图）是一个网上地图协作计划，目标是创造一个内容自由且能让所有人编辑的世界地图。其包含图层主要有高速公路、铁路、水系、水域、建筑、边界、建筑物等图层。我们不仅能够免费下载城市数据还可以下载全球数据。网址为https://www.openstreetmap.org/

Cesium中支持使用OSM在线的建筑矢量三维模型，但目前OSM数据在国外较为细致，国内只支持几个大城市。

 由于OSM建筑数据量大，加载较慢，用户在使用建筑白膜时，可根据需求，在OSM官网或百度、高德等地图服务商中下载建筑矢量数据，使用ArcGIS等GIS软件和SketchUP等建模软件，生成建筑白膜，并使用建模软件对白膜进行贴图修改等操作，以实现城市建筑的美化，使用CesiumLab等软件对建模的三维建筑数据 进行切片生成3Dtiles等Cesium支持的数据类型，对其进行加载使用。

下面以在线的OSM建筑矢量白膜数据进行加载：

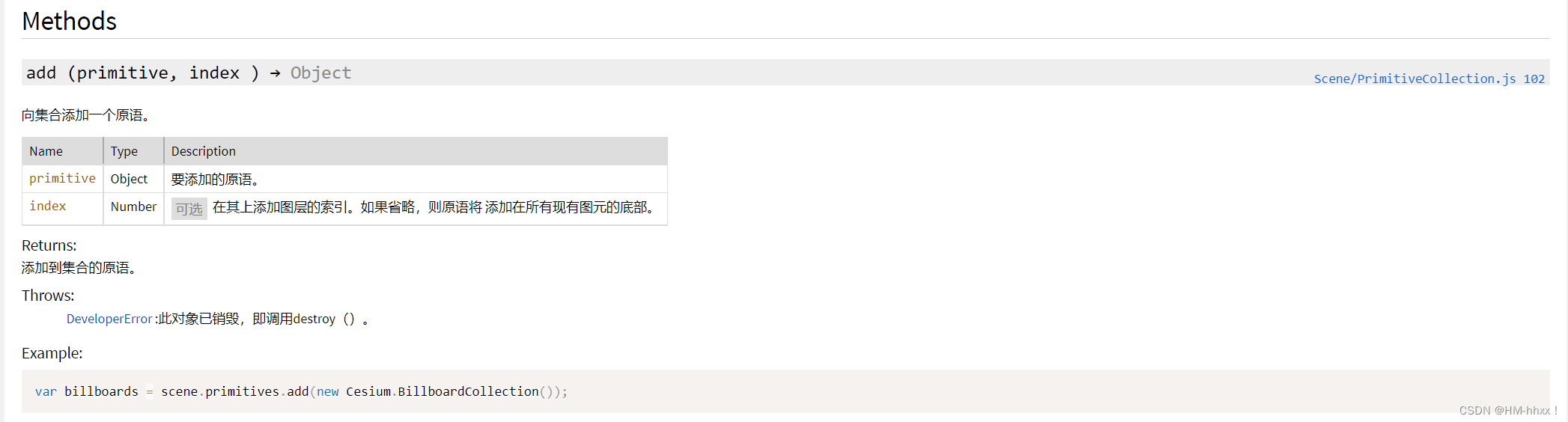

通过viewer.scene.primitives.add(new Cesium.createOsmBuildings());加载OSM建筑数据



实现全部代码：






import { onMounted } from "vue";
import * as Cesium from "cesium";
import "./Widgets/widgets.css";

// 设置cesium的token
Cesium.Ion.defaultAccessToken =
  "eyJhbGciOiJIUzI1NiIsInR5cCI6IkpXVCJ9.eyJqdGkiOiJhMzNkNTE5Zi1mMjY4LTRiN2QtOTRlZC1lOTUyM2NhNDYzNWYiLCJpZCI6NTU0OTYsImlhdCI6MTYyNTAyNjMyOX0.a2PEM4hQGpeuMfeB9-rPp6_Gkm6O-02Dm4apNbv_Dlk";
// cesium默认资源路径
window.CESIUM_BASE_URL = "/";
// 设置默认的视角为中国
Cesium.Camera.DEFAULT_VIEW_RECTANGLE = Cesium.Rectangle.fromDegrees(
  // 西边经度
  89.5,
  // 南边维度
  20.4,
  // 东边经度
  110.4,
  // 北边维度
  61.2
);

onMounted(() => {
  var viewer = new Cesium.Viewer("cesiumContainer", {
    terrainProvider: new Cesium.createWorldTerrain({
      requestWaterMask: true,
      requestVertexNormals: true,
    }),
  });

  // 设置沙箱允许使用JS
  var iframe = document.getElementsByClassName("cesium-infoBox-iframe")[0];
  iframe.setAttribute(
    "sandbox",
    "allow-same-origin allow-scripts allow-popups allow-forms"
  );
  iframe.setAttribute("src", "");

  // // 隐藏cesiumLogo
  viewer.cesiumWidget.creditContainer.style.display = "none";

  // Cesium全球3.5亿做建筑物，数据来源openStreetMap地图
  var buildings = viewer.scene.primitives.add(new Cesium.createOsmBuildings());

  // 天安门位置
  var position = Cesium.Cartesian3.fromDegrees(116.397428, 39.908738, 100);

  // 创建点实体
  var point = viewer.entities.add({
    position: position,
    point: {
      pixelSize: 10,
      color: Cesium.Color.RED,
      outlineColor: Cesium.Color.WHITE,
      outlineWidth: 2,
    },
  });

  viewer.flyTo(point);
});



* {
  margin: 0;
  padding: 0;
}
#cesiumContainer {
  width: 100vw;
  height: 100vh;
}

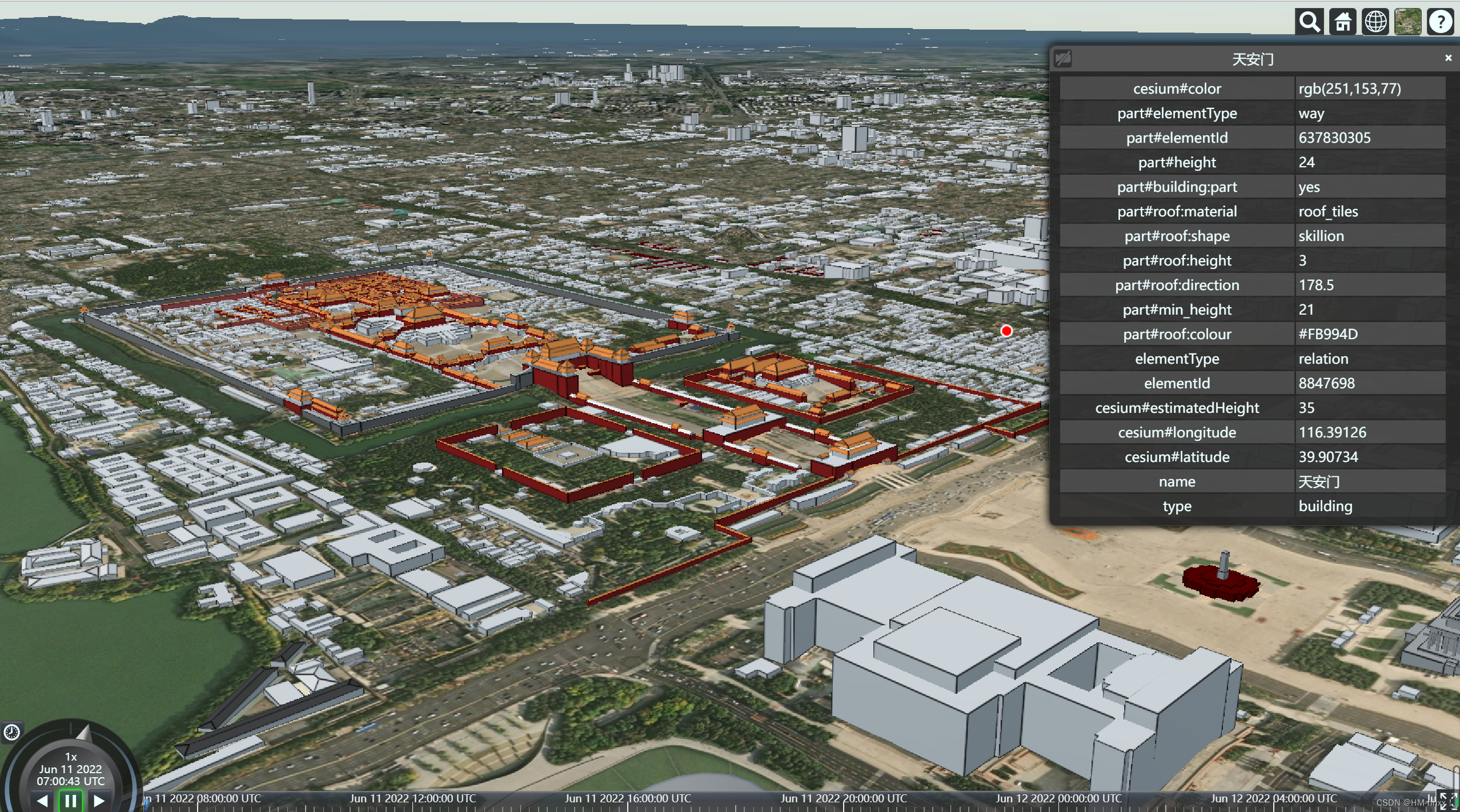

实现效果：
