QCustomPlot使用教程与代码演示

QCustomPlot是C++ Qt数据可视化组件，可以绘制各种动态静态曲线，散点图，主状态等，功能和QCharts类。

​ 官网：https://www.qcustomplot.com/index.php/introduction

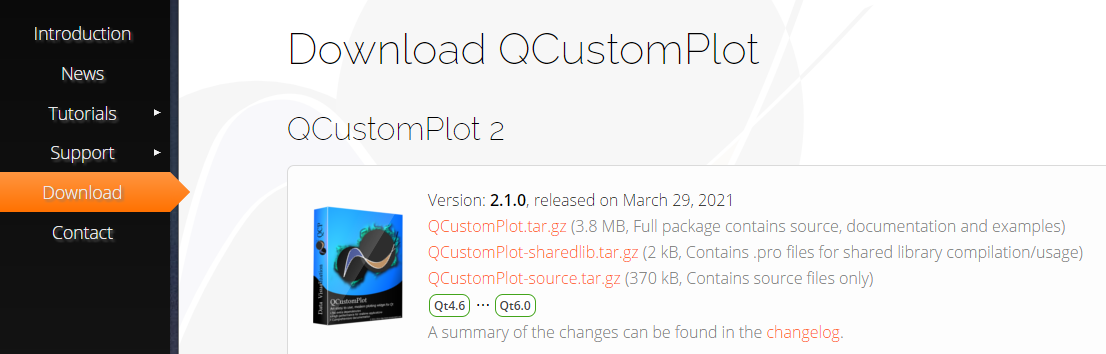

​ 最新的版本已经支持到Qt6.0，如下图 QCustomPlot转换成矢量图可以导出各种格式, 比如PDF文件和光栅图像像PNG, JPG, BMP。 在Qt应用程序时，QCustomPlot是实时数据显示比较好的解决方案。例如下面是QCustomPlot可以绘制的图形曲线：

下载QCustomPlot，解压，可以看到qcustomplot.h qcustomplot.cpp 以及示例程序，介绍文档，下面介绍在Qt中使用QCustomPlot：

(1) 新建一个GUI项目，拖动一个Widget控件到界面上，如果是手写布局，那么直接new QCustomPlot, 添加到布局即可。将Widget提升为QCustomPlot

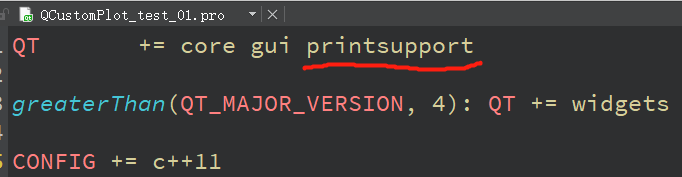

(2) 在项目文件.pro中添加printsupport支持,如下图：

(3) 将qcustomplot.h qcustomplot.cpp导入到项目中来。在主项目头文件中添加头文件

#include "qcustomplot.h"

QCustomPlot提供了很多例子，大家可以根据需要，参照QCustomPlot提供的代码进行曲线绘制。例如我做的一个demo, 如下：

// configure plot to have two right axes:
    ui->plot->yAxis->setTickLabels(false);
    connect(ui->plot->yAxis2, SIGNAL(rangeChanged(QCPRange)), ui->plot->yAxis, SLOT(setRange(QCPRange))); // left axis only mirrors inner right axis
    ui->plot->yAxis2->setVisible(true);
    ui->plot->axisRect()->addAxis(QCPAxis::atRight);
    ui->plot->axisRect()->axis(QCPAxis::atRight, 0)->setPadding(30); // add some padding to have space for tags
    ui->plot->axisRect()->axis(QCPAxis::atRight, 1)->setPadding(30); // add some padding to have space for tags

    // create graphs:
    mGraph1 = ui->plot->addGraph(ui->plot->xAxis, ui->plot->axisRect()->axis(QCPAxis::atRight, 0));
    mGraph2 = ui->plot->addGraph(ui->plot->xAxis, ui->plot->axisRect()->axis(QCPAxis::atRight, 1));
    mGraph1->setPen(QPen(QColor(250, 120, 0)));
    mGraph2->setPen(QPen(QColor(0, 180, 60)));

    // create tags with newly introduced AxisTag class (see axistag.h/.cpp):
    mTag1 = new AxisTag(mGraph1->valueAxis());
    mTag1->setPen(mGraph1->pen());
    mTag2 = new AxisTag(mGraph2->valueAxis());
    mTag2->setPen(mGraph2->pen());

    connect(&mDataTimer, SIGNAL(timeout()), this, SLOT(timerSlot()));
    mDataTimer.start(40);

plot就是提升后的Widget控件，调用QCustomPlot的一些方法，就可以对坐标轴，曲线进行设置，再加上定时器等，就能完成一个动态曲线。运行界面

本项目源码： https://codechina.csdn.net/yao_hou/qcustomplot_test
