obs源码分析【三】：视频模块线程创建与参数初始化

  obs源码分析专栏地址: https://blog.csdn.net/yao_hou/category_11128777.html

  obs源码分析【二】介绍了录制的大概思路与obs的录制实现机制，本篇主要介绍obs的视频线程是如何创建和运行的。   在录制之前，音视频的一些参数得先知道吧，比如视频的帧率，输出位置，编码方式等，这些是在【设置】里面配置的，在OBS主界面启动的时候，会获取这些这些。

mainWindow = new OBSBasic();

mainWindow->setAttribute(Qt::WA_DeleteOnClose, true);
connect(mainWindow, SIGNAL(destroyed()), this, SLOT(quit()));

mainWindow->OBSInit();

  OBSInit这里面的信息也挺多的，我主要说说音频，视频的信息获取与设置

void OBSBasic::OBSInit()
{
	ProfileScope("OBSBasic::OBSInit");

	。。。
	。。。
	if (!InitBasicConfig())
		throw "Failed to load basic.ini";
	if (!ResetAudio())
		throw "Failed to initialize audio";

	ret = ResetVideo();

  经过前人的经验，可以知道ResetVideo的代码是很关键的，ResetVideo函数的前面主要是配置文件信息的获取与配置，配置文件的类是ConfigFile，在启动obs时，会调用它的Open方法，断点调试我们可以看到ini的路径是 C:\Users\你的用户名\AppData\Roaming\obs-studio\global.ini 根据当前路径，重设OBS的一些信息。   配置信息搞完后，出现了一个函数AttemptToResetVideo，根据字面意思，常尝试去重新设置视频啥的，没有一点新颖的地方。

ret = AttemptToResetVideo(&ovi);

  如果真的是这样那就算了，但恰恰就是这一句代码，非常的关键，它创建video线程，调用很多录制或推流编码之类的功能。

static inline int AttemptToResetVideo(struct obs_video_info *ovi)
{
	return obs_reset_video(ovi);
}

  我们进去看看，AttemptToResetVideo是如何创建线程的。跟踪代码后，我们会走到obs.c的这儿，前面的代码就不看了，主要看看最后一句。

int obs_reset_video(struct obs_video_info *ovi)
{
	。。。
	。。。
	return obs_init_video(ovi);
}

  obs_init_video做了线程创建的工作。

static int obs_init_video(struct obs_video_info *ovi)
{
	。。。
	。。。
#ifdef __APPLE__
	errorcode = pthread_create(&video->video_thread, NULL,
				   obs_graphics_thread_autorelease, obs);
#else
	errorcode = pthread_create(&video->video_thread, NULL,
				   obs_graphics_thread, obs);
#endif
	if (errorcode != 0)
		return OBS_VIDEO_FAIL;

	video->thread_initialized = true;
	video->ovi = *ovi;
	return OBS_VIDEO_SUCCESS;
}

  前面的代码就省略不看了，主要看看pthread_create，如果是windows怎调用的是

errorcode = pthread_create(&video->video_thread, NULL,
				   obs_graphics_thread, obs);

  可以看到，线程函数是 obs_graphics_thread，这个我们先记着，很重要。其实，如果是打断点到BitBlt进行调试看堆栈信息，也是可以定位到obs_init_graphics，看代码就像破案，如果你知道案件的谜底，倒着推是很容易的，如果不知道谜底，那就只能顺着来，一步步看代码，分析，打断点调试了。 最终到了线程的创建，create.c在解决方案里没有加载，只是导入进来了。

  为了跨平台，obs使用了pthreads-win32线程库，那时C++11还没有出来，这部分代码现在可以用C++ 11 thread来写，就不需要那么多的宏来区分操作系统了，关于pthreads-win32的资料，可以看这个链接：https://www.sourceware.org/pthreads-win32/，已经很多年没更新了。   线程创建，最终还是调用了_beginthreadex， Qt的QThread的底层其实也是调用这个，params参数保存了在obs_init_video里传过来的obs_graphics_thread，ptw32_threadStart是线程体

#if ! (defined(__MINGW64__) || defined(__MINGW32__)) || (defined (__MSVCRT__) && ! defined (__DMC__))
unsigned
  __stdcall
#else
void
#endif
ptw32_threadStart (void *vthreadParms)
{
	。。。
	if (0 == setjmp_rc)
    {

      /*
       * Run the caller's routine;
       */
      status = sp->exitStatus = (*start) (arg);
      sp->state = PThreadStateExiting;
    }
    。。。

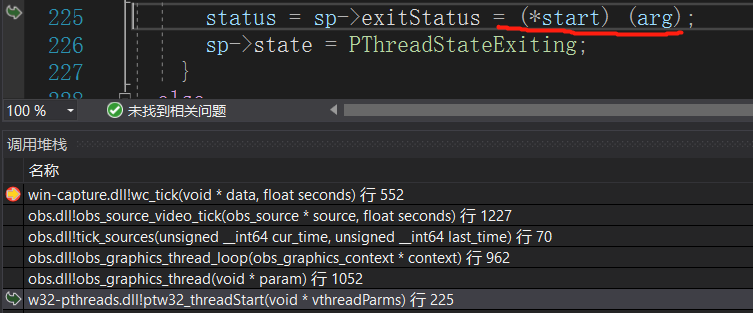

  这里的start就是obs_graphics_thread，如果你打断点调试，你会发现他们的地址相同。   经过上面的分析，现在对于obs的视频部分线程创建已经很清楚了，线程的起点是不起眼的(*start)(arg), 经过抽丝剥茧，发现是 （1）mainWindow->OBSInit(); （2）ret = ResetVideo(); （3）obs_init_video(ovi); （4）errorcode = pthread_create(&video->video_thread, NULL, obs_graphics_thread, obs); （5）tp->threadH = (HANDLE) _beginthreadex ((void ) NULL, / No security info / stackSize, / default stack size */ ptw32_threadStart, parms, (unsigned) CREATE_SUSPENDED, (unsigned *) &(tp->thread)); （6）ptw32_threadStart最终调用obs_graphics_thread，也就是(*start) (arg);这句代码   其实如果你在解决方案搜索ptw32_threadStart，只会有一条记录，是不是有点懵逼，怎么可能只有一条记录，谁调用的ptw32_threadStart？？？，但是如果你在vscode里搜索源码，你就会找到它的源头，原来pthread_create所在的源码没有添加到vs的解决方案，所以搜不到。   线程的调用理清楚了，但是还是没有看到是如何调用dc_capture_capture去截图录屏。其实如果知道答案，很好找，直接打断点到BitBlt的位置就很清晰了，其实就是obs_graphics_thread里调用的，如果不知道答案，那没办法，看代码吧，既然视频线程最终调用的是obs_graphics_thread，那就去看它的代码吧，跟踪代码，其实可以发现如下的调用流程：

void *obs_graphics_thread(void *param)
{
#ifdef __APPLE__
	while (obs_graphics_thread_loop_autorelease(&context))
#else
	while (obs_graphics_thread_loop(&context))
#endif
}

obs_graphics_thread_loop

bool obs_graphics_thread_loop(struct obs_graphics_context *context)
{
	profile_start(tick_sources_name);
	context->last_time =
		tick_sources(obs->video.video_time, context->last_time);
	profile_end(tick_sources_name);

tick_sources

static uint64_t tick_sources(uint64_t cur_time, uint64_t last_time)
{
	。。。
	if (cur_source) {
			obs_source_video_tick(cur_source, seconds);
			obs_source_release(cur_source);
		}
	。。。
}

obs_source_video_tick

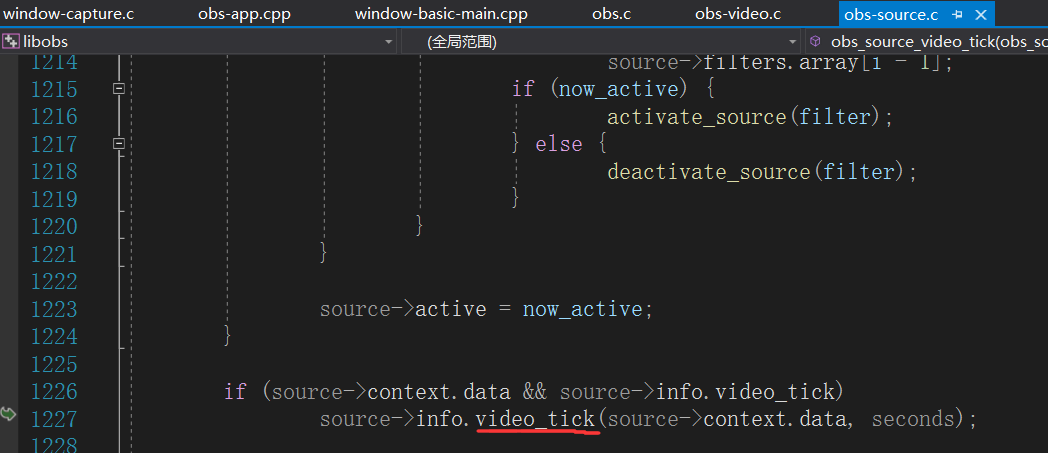

很不幸，有遇到了函数指针，F11进去看看是执行了如下代码

void dc_capture_capture(struct dc_capture *capture, HWND window)
{
	HDC hdc_target;
	HDC hdc;

	if (capture->capture_cursor) {
		memset(&capture->ci, 0, sizeof(CURSORINFO));
		capture->ci.cbSize = sizeof(CURSORINFO);
		capture->cursor_captured = GetCursorInfo(&capture->ci);
	}

	hdc = dc_capture_get_dc(capture);
	if (!hdc) {
		blog(LOG_WARNING, "[capture_screen] Failed to get "
				  "texture DC");
		return;
	}

	hdc_target = GetDC(window);

	BitBlt(hdc, 0, 0, capture->width, capture->height, hdc_target,
	       capture->x, capture->y, SRCCOPY);

	ReleaseDC(NULL, hdc_target);

	if (capture->cursor_captured && !capture->cursor_hidden)
		draw_cursor(capture, hdc, window);

	dc_capture_release_dc(capture);

	capture->texture_written = true;
}

  ok，窗口录制的方法找到了，是用的BitBlt, 鼠标是重绘的draw_cursor(capture, hdc, window);如果你把鼠标绘制的代码注释掉，你会发现，最终生成的mp4文件没有鼠标，也就是说在录屏时，鼠标操作的动作没有保存到buffer, 没有编码到h264.   经过以上的分析，也解决了obs源码分析【二】最后的问题，视频线程是如何执行的，窗口录制的代码是怎么调用的。视频线程的主要逻辑搞清楚了，但是obs提供的窗口录制方案其实有两种，下篇博客继续揭秘。
