obs源码分析【四】：obs录制的窗口截图与视频编码

  在obs中，录制时，提供了两种种窗口截屏方法，

enum window_capture_method {
	METHOD_AUTO,
	METHOD_BITBLT,
	METHOD_WGC,
};

  但是在窗口像素抓取时默认用的BitBlt，下面的代码选择抓屏的方法：

static enum window_capture_method
choose_method(enum window_capture_method method, bool wgc_supported,
	      const char *current_class)
{
	if (!wgc_supported)
		return METHOD_BITBLT;

	if (method != METHOD_AUTO)
		return method;

	if (!current_class)
		return METHOD_BITBLT;

	const char **class = wgc_partial_match_classes;
	while (*class) {
		if (astrstri(current_class, *class) != NULL) {
			return METHOD_WGC;
		}
		class ++;
	}

	class = wgc_whole_match_classes;
	while (*class) {
		if (astrcmpi(current_class, *class) == 0) {
			return METHOD_WGC;
		}
		class ++;
	}

	return METHOD_BITBLT;
}

  真正调用BitBlt方法是在wc_tick函数中，

static void wc_tick(void *data, float seconds)
{
	....
	dc_capture_capture(&wc->capture, wc->window);
	....
}

  dc_capture_capture根据窗口句柄wc->window调用BitBit进行抓屏，这个函数在初始化时会赋值给结构体obs_source_info，如下：

struct obs_source_info window_capture_info = {
	.id = "window_capture",
	.type = OBS_SOURCE_TYPE_INPUT,
	.output_flags = OBS_SOURCE_VIDEO | OBS_SOURCE_CUSTOM_DRAW |
			OBS_SOURCE_SRGB,
	.get_name = wc_getname,
	.create = wc_create,
	.destroy = wc_destroy,
	.update = wc_update,
	.video_render = wc_render,
	.hide = wc_hide,
	//抓屏方法赋值
	.video_tick = wc_tick,
	.get_width = wc_width,
	.get_height = wc_height,
	.get_defaults = wc_defaults,
	.get_properties = wc_properties,
	.icon_type = OBS_ICON_TYPE_WINDOW_CAPTURE,
};

  该结构体在obs初始化时加载

bool obs_module_load(void)
{
	。。。

	//注册窗口采集的信息
	obs_register_source(&window_capture_info);

	。。。

	return true;
}

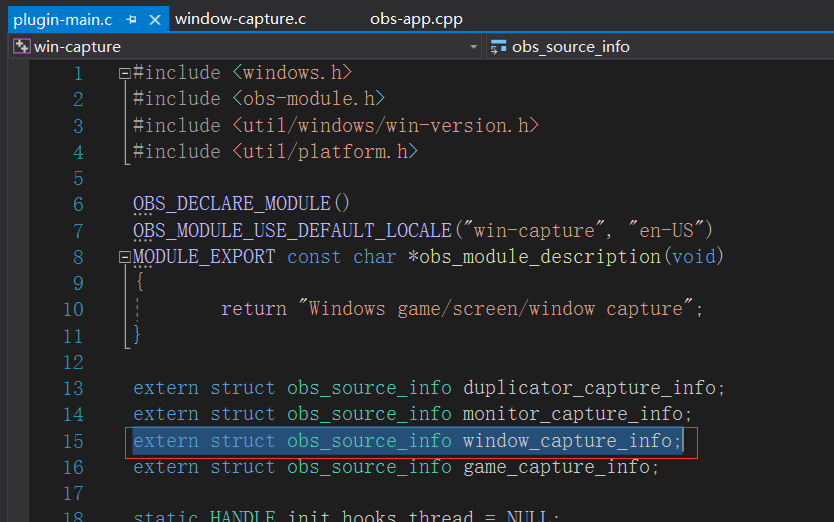

  window_capture_info不是在当前文件定义的，所以用extern声明   当前的obs_module_load是在插件dll中，需要在libobs中导入，方法如下：

static int load_module_exports(struct obs_module *mod, const char *path)
{
	mod->load = os_dlsym(mod->module, "obs_module_load");
	if (!mod->load)
		return req_func_not_found("obs_module_load", path);
	。。。
	。。。
}

  os_dlsym其实就是调用win32 API GetProcAddress根据dll 方法名获取函数地址，做windows C++开发的应该很熟悉GetProcAddress，os_dlsym代码如下：

void *os_dlsym(void *module, const char *func)
{
	void *handle;

	handle = (void *)GetProcAddress(module, func);

	return handle;
}

  有了GetProcAddress必然得有LoadLibraryW，在os_dlsym的上方其实os_dlopen就是根据路径加载dll. 就是逐一加载下面这个路径的dll.

  经过跟踪代码，可以发现是在Qt界面初始化时加载所有的dll, 先是OBSBasic类的OBSInit方法，代码如下：

void OBSBasic::OBSInit()
{
	ProfileScope("OBSBasic::OBSInit");
	AddExtraModulePaths();
	blog(LOG_INFO, "---------------------------------");
	obs_load_all_modules(); //加载所有dll
	blog(LOG_INFO, "---------------------------------");
	obs_log_loaded_modules();
	blog(LOG_INFO, "---------------------------------");
	obs_post_load_modules();
}

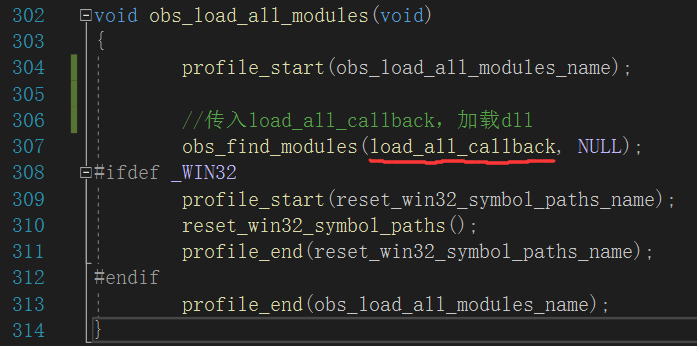

  然后是obs_load_all_modules()调用load_all_callback , 代码如下：

void obs_load_all_modules(void)
{
	profile_start(obs_load_all_modules_name);

	//传入load_all_callback，加载dll
	obs_find_modules(load_all_callback, NULL);
#ifdef _WIN32
	profile_start(reset_win32_symbol_paths_name);
	reset_win32_symbol_paths();
	profile_end(reset_win32_symbol_paths_name);
#endif
	profile_end(obs_load_all_modules_name);
}

  再就是obs_open_module，调用os_dlopen

int obs_open_module(obs_module_t **module, const char *path,
		    const char *data_path)
{
	。。。
	mod.module = os_dlopen(path);
	。。。
}

  至此dll的加载流程就清晰了，但是上图中其实有很多dll, 那得调用多次LoadLibrary，从一个dll的加载，然后alt 7查看堆栈，可以知道是在哪里调用的多次：   obs_find_moudules里面执行for循环调用find_modules_in_path

void obs_find_modules(obs_find_module_callback_t callback, void *param)
{
	if (!obs)
		return;

	for (size_t i = 0; i module_paths.num; i++) {
		struct obs_module_path *omp = obs->module_paths.array + i;
		find_modules_in_path(omp, callback, param);
	}
}

  find_modules_in_path的代码

static void find_modules_in_path(struct obs_module_path *omp,
				 obs_find_module_callback_t callback,
				 void *param)
{
	。。。
	if (os_glob(search_path.array, 0, &gi) == 0) {
			for (size_t i = 0; i gl_pathc; i++) {
				if (search_directories == gi->gl_pathv[i].directory)
					process_found_module(omp, gi->gl_pathv[i].path,
							     search_directories,
							     callback, param);
			}

			os_globfree(gi);
		}
	。。。
}

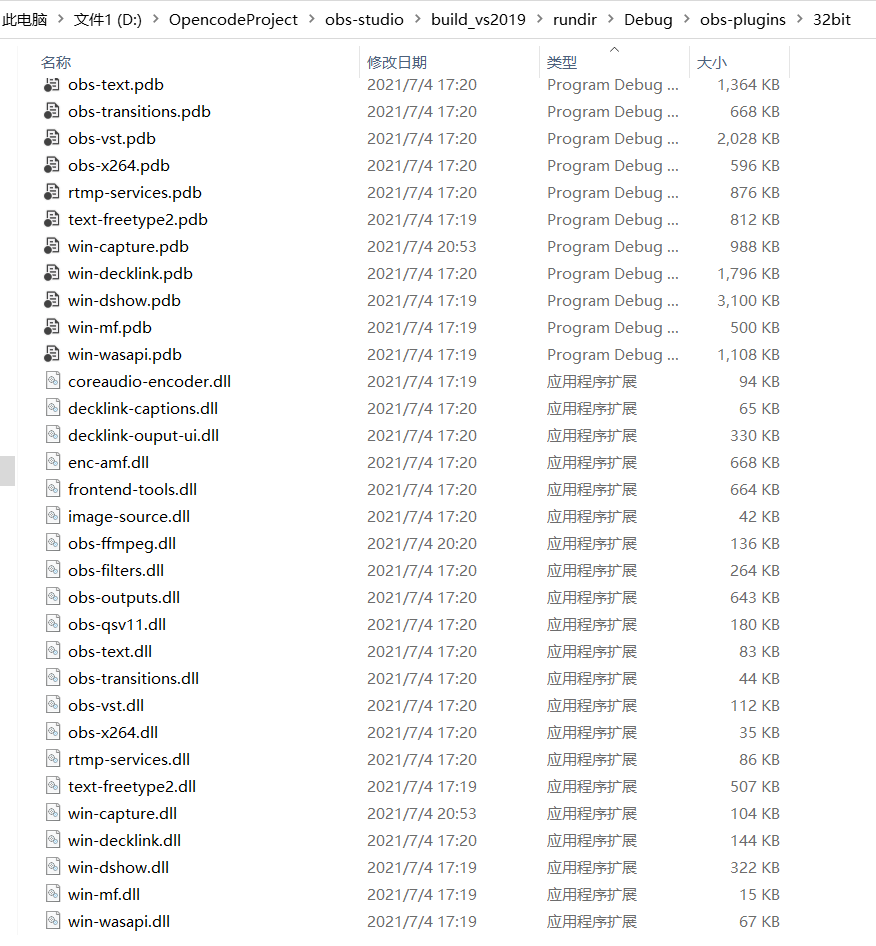

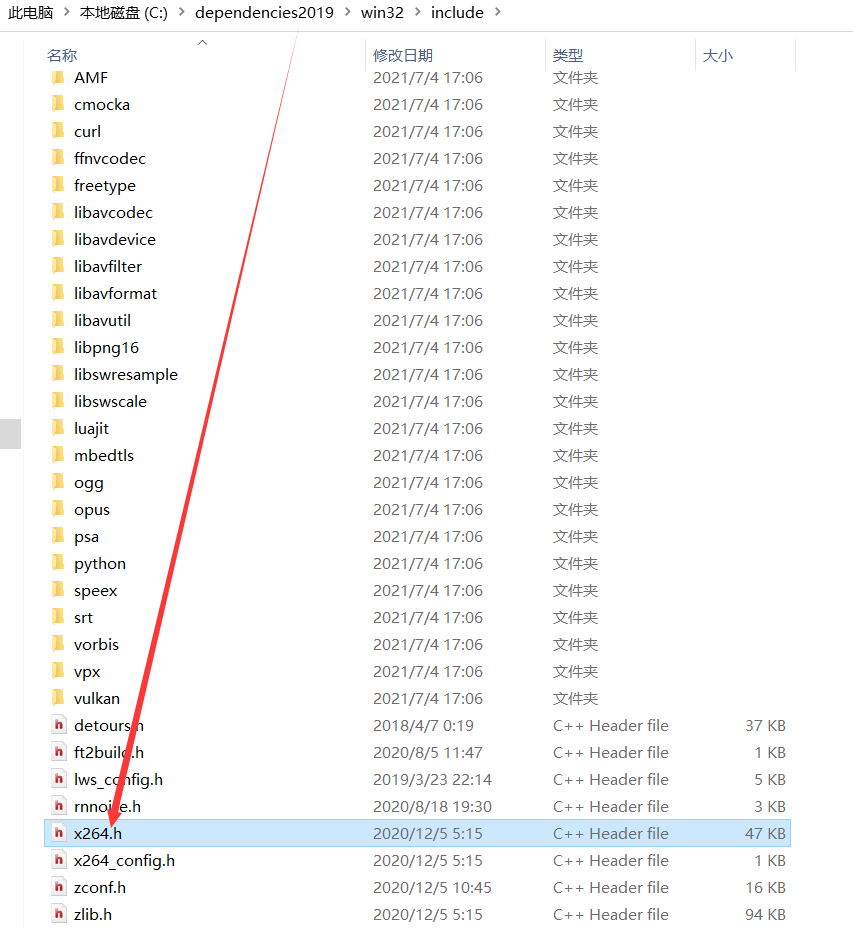

  一共是21个dll.   process_found_module根据dll的名字，调用callback load dll.至此所有的dll加载就弄清楚了。窗口录制win-capture.dll以及其它dll就是在obs界面初始化全部调用进来的，在dll中load dll, dll有点多，挺绕的。   上面这么多题外话，搞清楚了窗口采集dll的加载过程，下面来说说窗口截图后是如何编码的？   要解决这个问题，必须从问题的源头来解决，obs采用的x264编码，那么就得从x264开始，包括ffmpeg也是集成了x264, 如果不用h264，那是不可能的，你自己写个编码标准，世界音视频协会不认，其他播放器打不开，不管怎样，最终还是要转为x264, 265等标准，视频帧的编码最终调用的是x264_encoder_encode，也就是在github上需要下载的那个依赖。

  代码如下：

/* x264_encoder_encode:
 *      encode one picture.
 *      *pi_nal is the number of NAL units outputted in pp_nal.
 *      returns the number of bytes in the returned NALs.
 *      returns negative on error and zero if no NAL units returned.
 *      the payloads of all output NALs are guaranteed to be sequential in memory. */
X264_API int x264_encoder_encode( x264_t *, x264_nal_t **pp_nal, int *pi_nal, x264_picture_t *pic_in, x264_picture_t *pic_out );

  关于x264的源码解析，雷神已经讲的很清楚了，可以去认真看看，底层开发真的是太无聊了，不像前端，后端，直接调接口，就可以很快做出各种应用，但是底层开发不行，你得了解各种深层次的原理机制，才能做出一点点事情，不过现在音视频也被很多大厂承包了，比如声网Agora, 靠提供音视频服务，弯道超车，已经上市了；还有其它厂，比如腾讯，阿里，网易也有自己的音视频服务，小公司要做音视频，不是不可以，得提供足够的资源，不然是不可能的。

  经过调试，其实也可以调试出来，当你在界面是点击【开始录制】按钮后就会触发线程相关的代码，比较多，我暂时没有仔细看。然后线程就会启动

status = sp->exitStatus = (*start) (arg);

然后通过 video_thread调用video_output_cur_frame

static void *video_thread(void *param)
{
	。。。
	while (!video->stop && !video_output_cur_frame(video)) {
			os_atomic_inc_long(&video->total_frames);
		}
	。。。
}

  video_output_cur_framed调用 receive_video

static inline bool video_output_cur_frame(struct video_output *video)
{
	。。。
	input->callback(input->param, &frame);
	。。。

  触发callback，实际是调用receive_video，receive_video调用do_encode

static void receive_video(void *param, struct video_data *frame)
{
	。。。
	if (do_encode(encoder, &enc_frame))
		encoder->cur_pts += encoder->timebase_num;
	。。。

  do_encode再进行回调的调用

bool do_encode(struct obs_encoder *encoder, struct encoder_frame *frame)
{
	。。。
	success = encoder->info.encode(encoder->context.data, frame, &pkt,
				       &received);
	。。。
}

  info的encode就是调用x264的x264_encoder_encode.   编码的实现大概流程就是这样，其中涉及到线程操作的部分没有仔细看，代码太多了，obs也迭代了十多年，搞清楚整个流程得花不少时间。
