一、实验名称
二、实验目的
三、实验准备
1.数据
2.软件
四、实验步骤
本文数据免费下载
一、实验名称三维分析之要素三维可视化
二、实验目的掌握点、线、面要素三维可视化的基本方法
三、实验准备 1.数据0 Facility.shp 需清理设施
1 Wells.shp 水井
2 Congrd 污染物浓度栅格数据
3 Plume 污染物空间的TIN表面
2.软件ArcGIS10.7

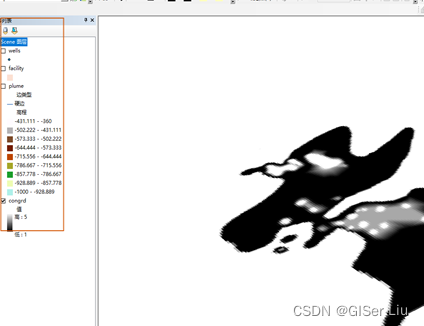

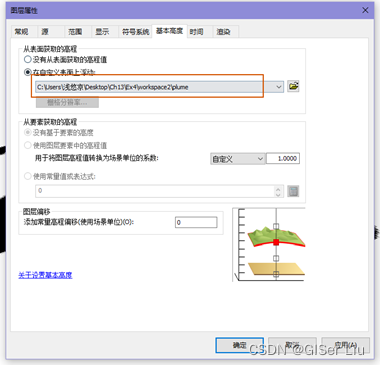

四、实验步骤1.添加数据；打开ArcScene软件，新建ArcScene空白文档，将上述数据导入，将congrd污染物浓度栅格数据高程属性的基本高度调整至浮动在TIN表面；
自定义表面选择TIN数据，点击确定。
查看结果。

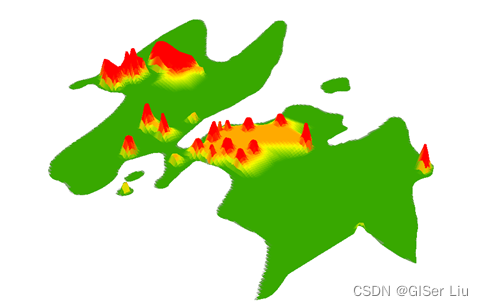

2.由上图可以看出空间中污染值比较大的地方呈现红色且较高，为了展现水井深度与污染值的关系，我们将水井深度数据进行拉伸；右击打开水井数据的图层属性，选择拉伸>构建表达式，参数选择WELL_DPTH，确定即可。

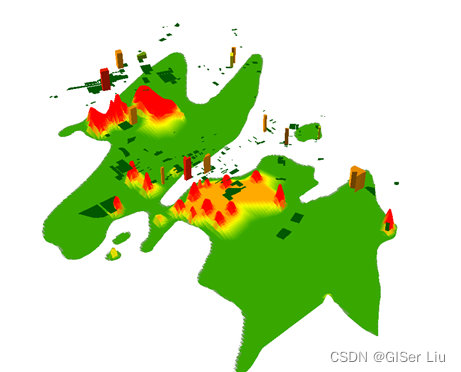

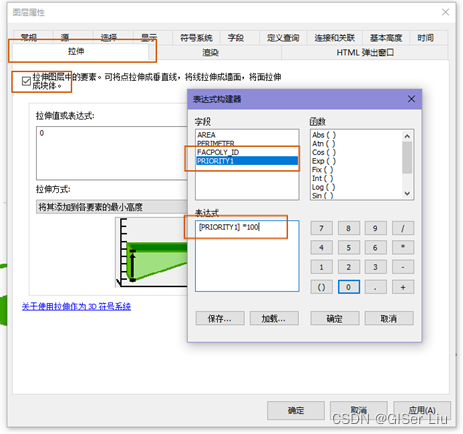

3.从上图中我们可以看出水井深度与地下书污染浓度的关系，对于与污染源较近的水井，我们要对其停止使用，这也是提供给决策部门的决策依据，同时我们也需要对设施进行分析，查看设施与污染源的关系，同上点击设施属性，选择拉伸，将参数优先级进行100倍的夸大拉伸，点击确定；
4.从图中可见，设施的分布与污染源的分布有着一定的依存关系，可提供给决策部门作为决策参考；
我们通过拉伸要素，查看了不同空间要素的空间关系，这对决策有很大的帮助。
