一、实验名称数字地形分析之可视性分析
二、实验目的0 了解可视性分析的基本概念和应用领域
1 掌握通视分析以及可视域分析的基本操作
三、实验背景 1.可视性分析即为两点之间沿特定轨迹的可通达性分析。
2.通视分析视点与判定点之间的可视性；
3.视域分析
根据已知视点计算可视域，即视点能可视的地形表面区域集合。
四、实验准备 1.数据准备0 某地区5m分辨率DEM数据；
1 观察点矢量数据
2 观察线矢量数据
2.软件准备ArcGIS10.7

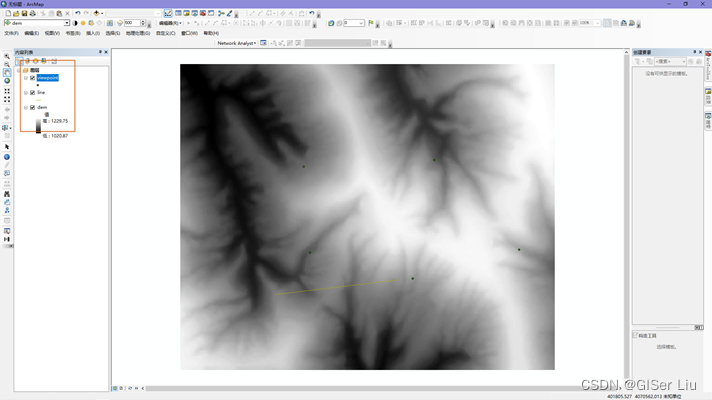

五、实验步骤1.打开ArcMap软件，新建ArcMap空白文档，将DEM数据、视线数据、视点数据导入进软件；
2.通视分析是两点间的一条直线，用来表示观测者从所处位置观测地表时，沿直线地表是可见的还是遮挡的；在通视线上，用不同的颜色表示可见与不可见的部分；打开ArcToolBox工具箱>3D analysis>功能性表面>视域；输入数据为我们导入的dem数据，输入观察折线数据，其他参数默认，点击确定。
查看输出结果，其中红色区域为不可见部分，绿色区域为可见部分；
3.可视分析既可以用于单视点分析，又可用于多视点分析，甚至可以将线作为观测位置，此使线的点的集合即为观测点；打开3D analysis>功能性表面>视域；输入栅格为dem，输入要素为点要素viewpoint，点击确定；
从上图可以看出，对于观测点，绿色为可见部分，红色为不可见部分，至此，本实验结束；
