一、实验名称

        数字地形分析之明暗等高线的制作

二、实验目的

0 了解地形可视化的基本原理以及常用地形三维表达方法

1 掌握明暗等高线制作的基本操作

三、实验背景

        等高线是地图上最常用的表示地貌的方法,但其不足之处在于所表示的地形立体感不强,并非所有读者都能清楚的读出它所描述的实际地表形态,1895年,J.Panling提出明暗等高线法,其基本论点主要建立在一下三方面:

0 接受斜坡所接受的光线方向确定等高线的明暗程度;

1 将受光部分的等高线印为白色,背光部分的等高线印为黑色;

2 地图的底色饰为灰色。

四、实验准备 1.数据准备

0 某地区DEM数据

2.软件准备

ArcGIS10.7

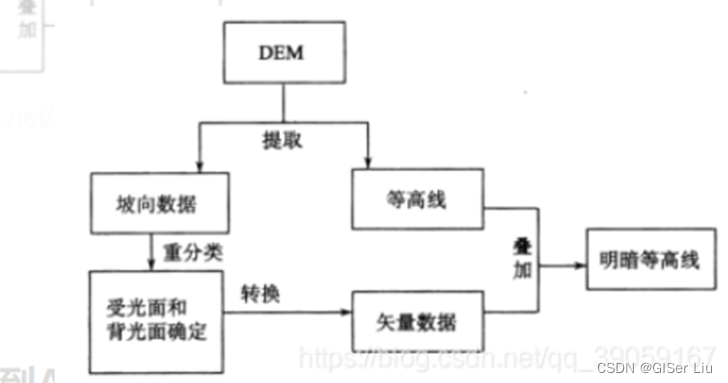

3.实验流程




五、实验步骤

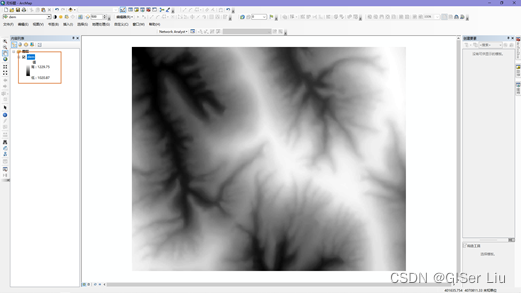

        1.打开ArcMap软件,新建ArcMap空白文档,将DEM数据导入进ArcMap软件;

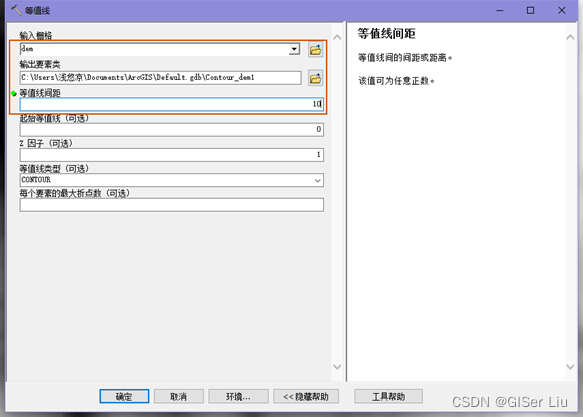

  2.我们需要从dem数据中提取一定等高距的矢量等高线,打开ArcToolBox>空间分析>表面分析>等值线;输入数据为dem,间距根据实际情况而定,这里为10m,其他参数默认,确定即可;

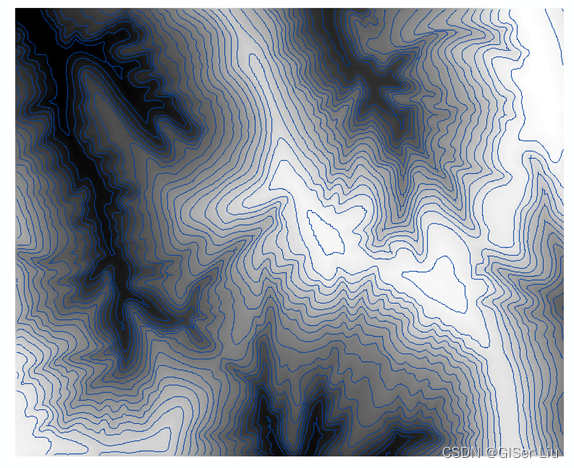

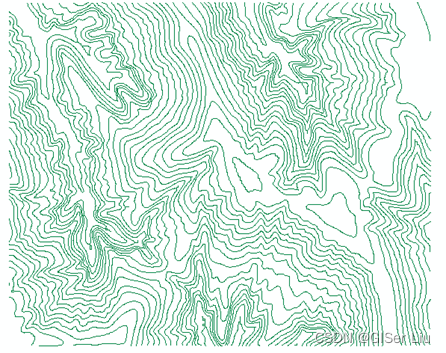

         查看输出结果,下图蓝色线为基于DEM数据生成的等高线(颜色随机的);

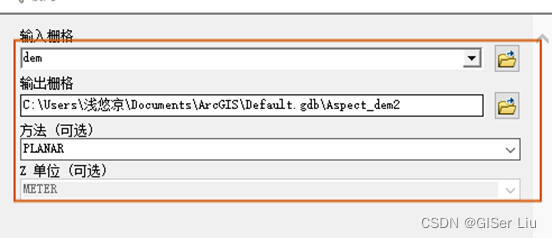

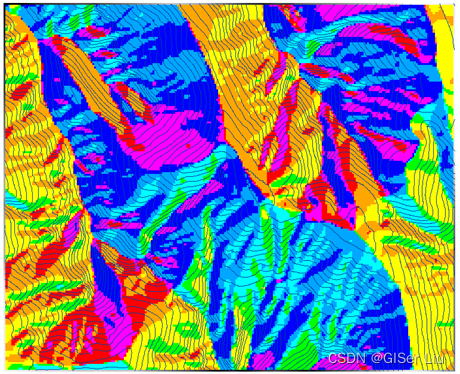

         3.接下来制作坡向图,我们可以对基于DEM数据生成的坡向数据进行重分类,然后提取结果。打开坡向工具,输入dem数据,其余参数默认,点击确定输出坡向。



        4.打开重分类工具,根据入射光方向和坡向将地表划分为受光面与被光面,光源位置定位于光源的西北方向(自己根据情况选择),则坡向:0-45度,225-360度为受光面,其值记为1;坡向为45-225度为背光面,其值记为2;

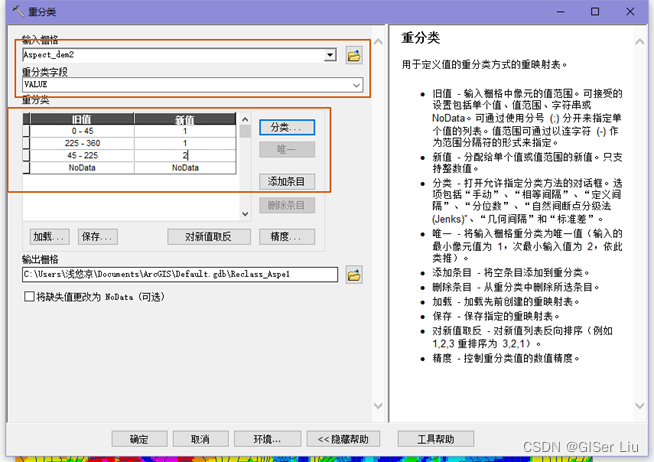

        根据上述条件,我们将坡向图进行重分类。打开重分类工具,输入数据为之前生成的坡向,分类按钮中将数据分为三类,相等间隔,点击确定,在分类器中输入:0-45,225-360为1,45-225为2,点击确定。这样我们就得到了二值化后的坡向图;

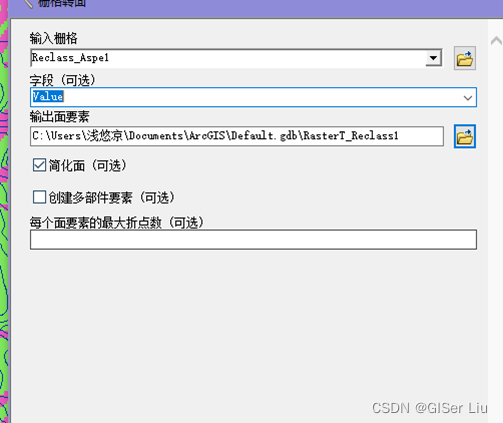

        5.因为要将二值坡向图与等高线图进行矢量叠加分析,我们需要将二值化后的坡向图转化为矢量面状图层,打开栅格转面工具,输入刚才得到的二值化坡向数据,其他参数默认,点击完成;

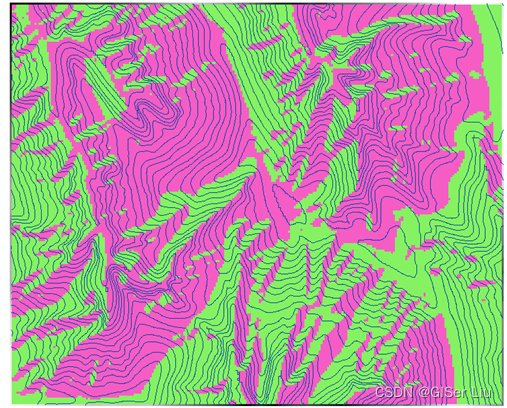

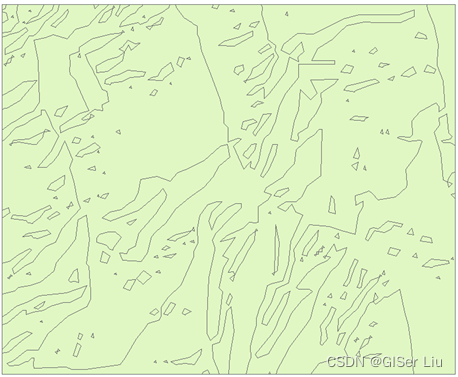

         矢量化结果图:

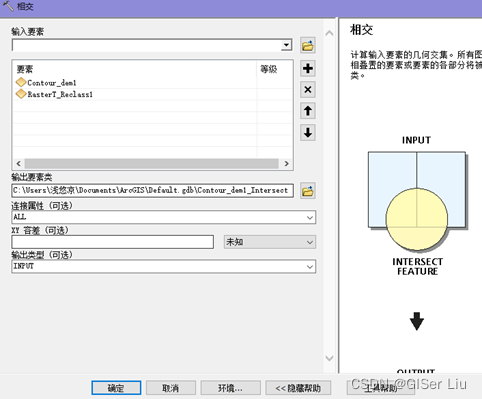

         6.我们现在已经获得等高线矢量图层与二值化矢量面图层,我们需要对两者进行叠加分析,将坡向的阴阳面信息添加到等高线属性中,这里我们选择使用相交工具,打开相交工具,输入数据为等高线矢量图层与重分类后的阴阳面图层,其他参数默认,点击确定;

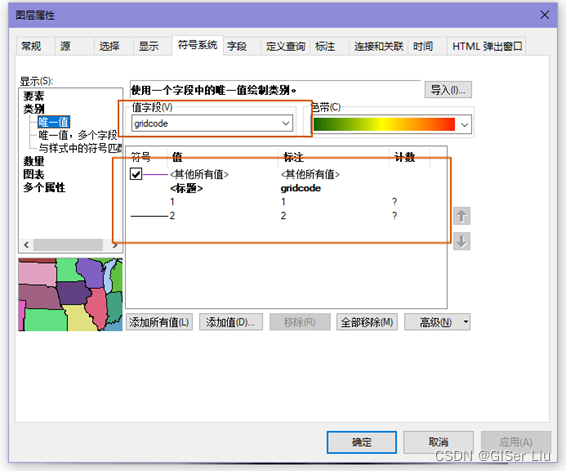

         7.我们需要对等高线的符号系统进行设置,打开相交后的结果图层属性,点击符号系统,选择类别-唯一值 ,字段选择grid_code,对于受光面为1的我们勾选白色,对于背光面为2的我们勾选为黑色,底图为灰色;

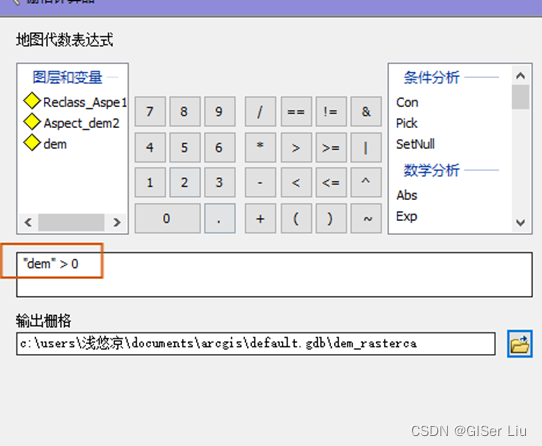

        8.对于底图灰色,我们可以通过栅格计算器将dem>=0的部分提取出来,也就是整体图幅范围。打开栅格计算器,输入"dem">0,点击确定,这样就得到底图,右键点击该底图的图层属性,点击符号系统选项卡,将颜色改为灰色,单击确定;至此我们的明暗等高线图制作完毕;

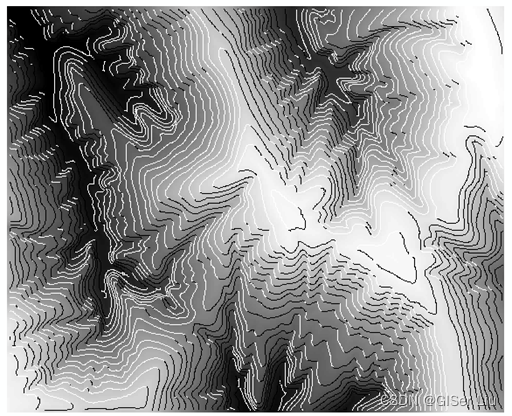

        🏆看起来3D感也蛮强的!
