最近这段时间一直学习计算机图形学方面的知识，很久没写东西，今天写点surface shading相关的东西，具体可以参考虎书Fundamentals of Computer Graphics, Fourth Edition的Chap 10，这本书有好几位前辈大力推荐，值得一探究竟。之后会不定期更新图形学相关的内容，近期内容会包括虎书和 @闫令琪 老师的GAMES101。另鄙人才疏学浅，如文章内容有误，敬请告知。
漫反射着色
世界上有很多物体被称为“磨砂”材质，例如纸、未加工的木材以及未打磨的石头。对于这些物体，在很大程度上其不会随着视点变化而发生颜色变化。通常，当人们凝视纸上某个特定点时，即使人们产生移动，但该点的颜色将保持恒定。对于上述类型物体，可以称之为Lambertian object。
Lambertian Shading Model

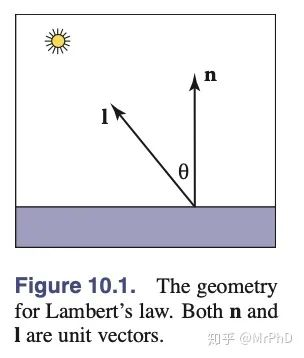

Lambertian object 满足 Lambert's cosine law，Lambert's cosine law认为物体表面颜色c与表面法线和光源之间的夹角余弦成正比。由线性代数知识可知，余弦夹角可以等价于法线方向向量 n 与光源方向向量 l 的点积。
通过改变光源强度或者表面反射程度能够使得表面变得更亮或者更暗，通过增加两个系数 与
。其中，
表示表面反射的光的比例，对于不同的颜色，该系数不同。例如，对于一个红色表面，其将反射更多的红光，对应的
也会更大；
表示RGB强度，最终表面颜色可以表示为：
。（P.S.
与
为虎书中的表示，在其他的一些资料中通常会使用漫反射系数
来代替
）
需要注意的是当 为负数时，两个向量的夹角已经大于直角，理论上此时该点应该没有光，也就是颜色为黑色，所以更进一步地，表面颜色可以表示为：
。对于
为负数的情况，还可以使用绝对值解决，但是这牵涉到了two-sided lighting，通常情况下使用
已经足够了。
Ambient Shading
Ambient Shading 通常期间下被称为环境光，在Lambertian shading model中如果任何一点，其法线与光源夹角大于直角，也就是光没有直射到表面，显然在该模型下此处颜色为黑色。在现实生活中，光线会在各处被反射，各个方向都有光照而产生环境光。为了解决上述问题，可以使用的一种方法是使用多光源。常见的包括在视点放置一个微弱的光源以便所有可见点都可以接收到光源，或者使two-sided lighting，但是最常见的方法是在 中增加环境光项（常数）， 最终得到
。
Vertex-Based Diffuse Shading
将先前得到的shading model 应用在一个由三角形组成的物体上，极有可能产生faceted外观（most often used to describe a gem or semi-precious stone that's been cut and polished）。为了避免该外观，在每个三角形顶点放置法向量，并且对每个法向量对应的顶点进行着色，对三角形顶点以外的点进行差值，方法在chap 8描述（之后写chap 8的时候再来介绍）。

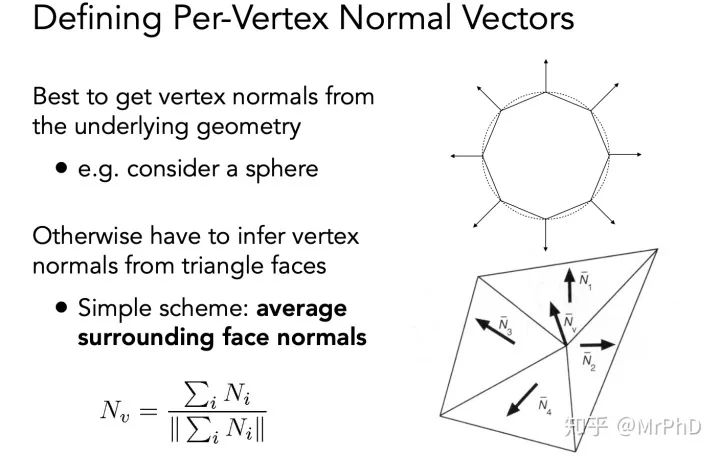

使用Vertex-Based Diffuse Shading不可避免地需要获取顶点处的法向量，在很多模型中会提供法向量，当没有提供法向量时，可以通过简单的方式计算得到（这里借用闫老师的一张slide），对与该顶点的相连face的法向量求平均（或者加权平均）再进行单位化。
（P.S. 其实这里的Vertex-Based Diffuse Shading还被称作Gouraud shading）
Phong Shading一些表面从本质上是粗糙表面，但是包含高光，并且随着视点移动，高光在整个表面上移动，这需要额外使用一个单位向量 e 来表示视点方向。当仔细观察高光，会发现高光的颜色通常是光的颜色而不是物体的颜色。
Phong Lighting Model
给定反射方向 r，启发式方法应当是在视点方向 e 与反射方向 r相同时，高光最强，并且随着e 与 r 的远离逐渐减弱直至消失。上述想法能够通过夹角余弦实现： 。
对于上述等式，存在两个问题：与上面类似，e 与 r 的点积可能为负数，这有很多办法解决，更严重的问题是上述等式产生的高光会比真实世界中观察得到的结果更大。为了解决两个问题，将等式更新为： ，p 为Phong exponent，这是一个正实数，其能控制高光的聚集程度。

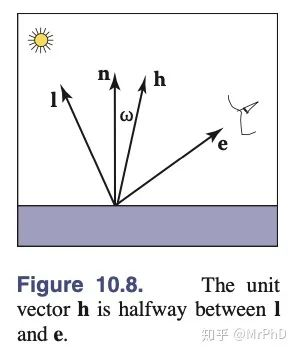

在Phong Lighting Model中，需要计算反射方向 r，r 可以通过法向量 n 与光源方向向量 l 计算得到。Blinn-Phong Reflectance Model通过引入半角向量 h，简化了原先的Phong Lighting Model（计算半角向量仅需要将视点方向向量 e 与光源方向向量 l 相机，再单位化为单位方向）。当半角向量 h 与法向量 n的夹角余弦更小时，意味着视点方向 e 与反射方向 r 更接近。
综合上述的漫反射光、环境光以及高光，某一点的光照能够使用该公式描述： 。由于金属物体的高光颜色更加接近物体本身的颜色，上述公式可以进一步改为：
，其中
。
Surface Normal Vector Interpolation
此时是对表面法线向量进行差值，再使用每个法向量进行着色会得到更好的结果。具体的方法调整到chap 8 中描述。基于每个法向量的着色方法也被称为Phong Shading。
Artistic Shading上述的Lambertian与Phong shading model均基于人们对真实世界的观察得到的启发式方法。Artistic Shading被设计用来模拟人类艺术家的绘画。在很多应用中，该shading方式有着较大优势，例如汽车制造商聘请美术师为车主手册绘制图表，创建此类图像通常被称为非真实感渲染。
Line Drawing
在生活中人类画作中看到，在现实生活中看不到的最明显的东西是轮廓。当拥有一组具有共享边的三角形时，当两个共享边的三角形中的一个面对观察者，而另一个三角形背离观察者时，应该将边缘绘制成轮廓（这里写的是一些启发式方法对Line Drawing中画一些轮廓和折痕，目前不太明白这个轮廓和折痕究竟指什么，先跳过，期待有大神解释一下）。
Cool-to-warm Shading

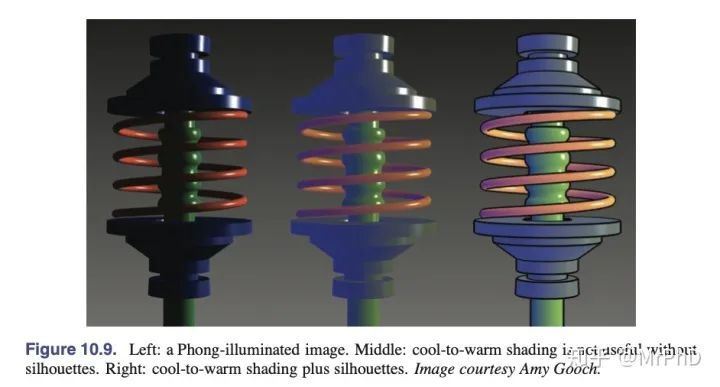

当艺术家对Line Drawing进行着色时，通常使用低强度的shading使得表面有一些impression of curve，并为对象赋予颜色。面向一个方向的表面使用冷色进行着色，相反方向的表面使用暖色进行着色，通常这些颜色不是很饱和，也不是很暗。这样黑色的轮廓就会很好现实出来，具有卡通的感觉。通过对暖色光源的计算得到上述结果： ，其中
,
,
。
还是有人看到这里了，先谢谢，还有一个很重要的东西需要特别注意——Phong Lighting Model和Phong Shading的区别，这里的区别非常大。Phong Lighting Model其实解决的是，对于一个点，应该在着色时着什么颜色；而Phong Shading实际是说着色频率的事情，Flatting shading是使用每个面的法向量进行着色；Gouraud shading是先对每个顶点（三角形面片也就是图元的顶点）进行着色，然后对整个面进行插值；Phong shading是对面上进行法向量插值，得到每个位置的法向量再做着色，计算量会大，但是效果也相对较好（当然也取决于物体本身的顶点数量）。
