电路设计实例：op07c 运算放大电路设计--- 检测电流

【电路设计实例】 op07c 运算放大电路设计— 检测电流

作者 CodeAllen ，转载请注明出处

之前电路设计时涉及到检测电流电路

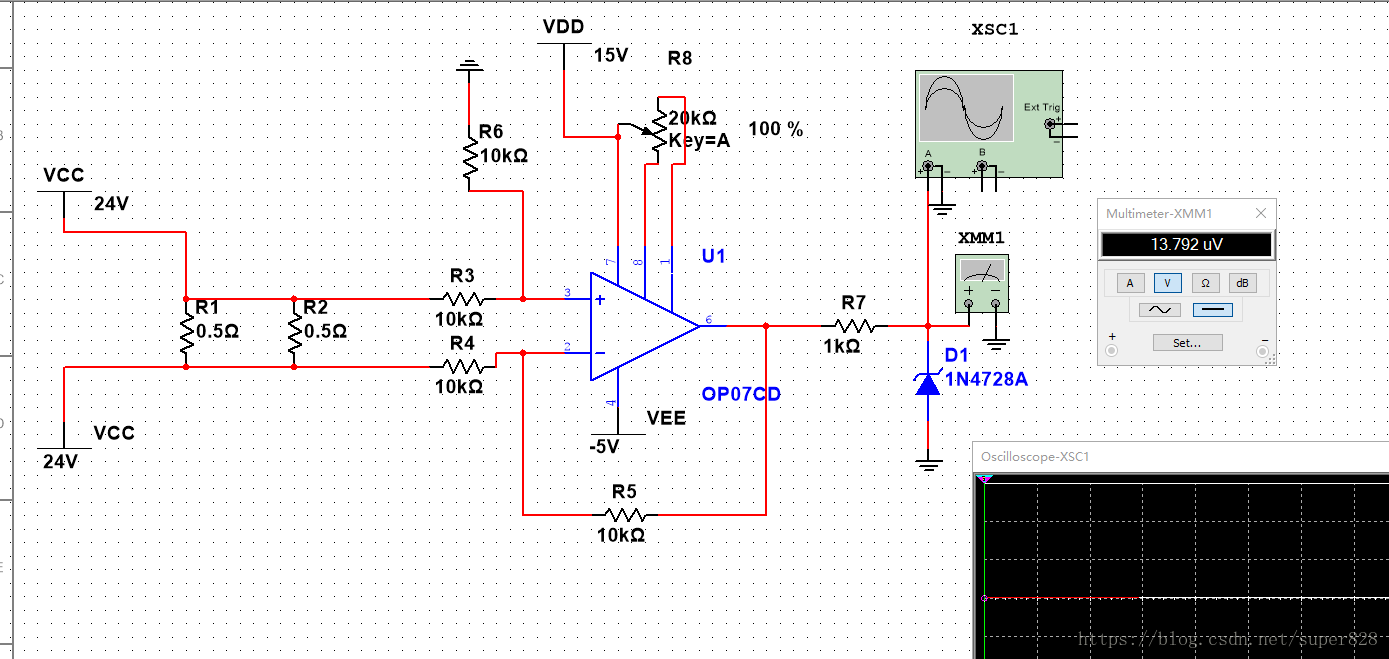

需求:检测输入端电源差值，一比一比例输出，然后给单片机检测 基本电路： 这个电路问题是输入端电压改变时没法实时响应

反馈电阻除以输入电阻就是放大倍数 问题是必须是正负电压输入

模拟电路：

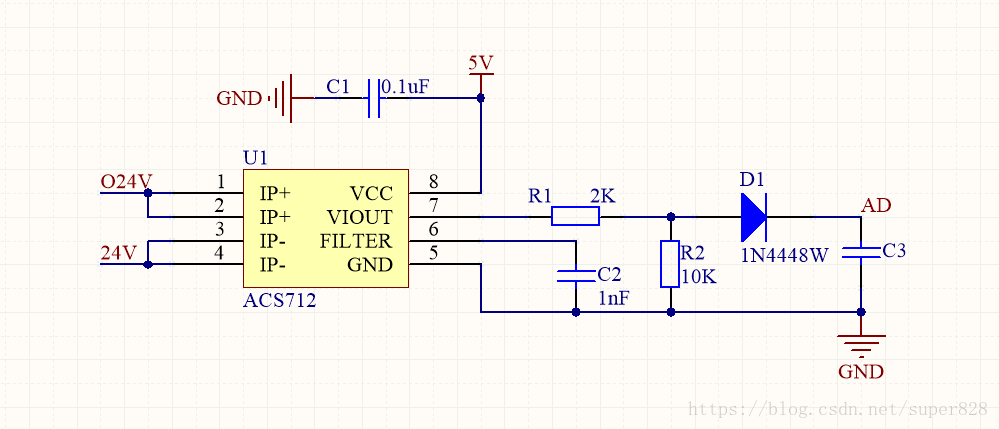

改为ACS712电路检测电流----输出为3.3V 问题是C3的取值 电路设计：

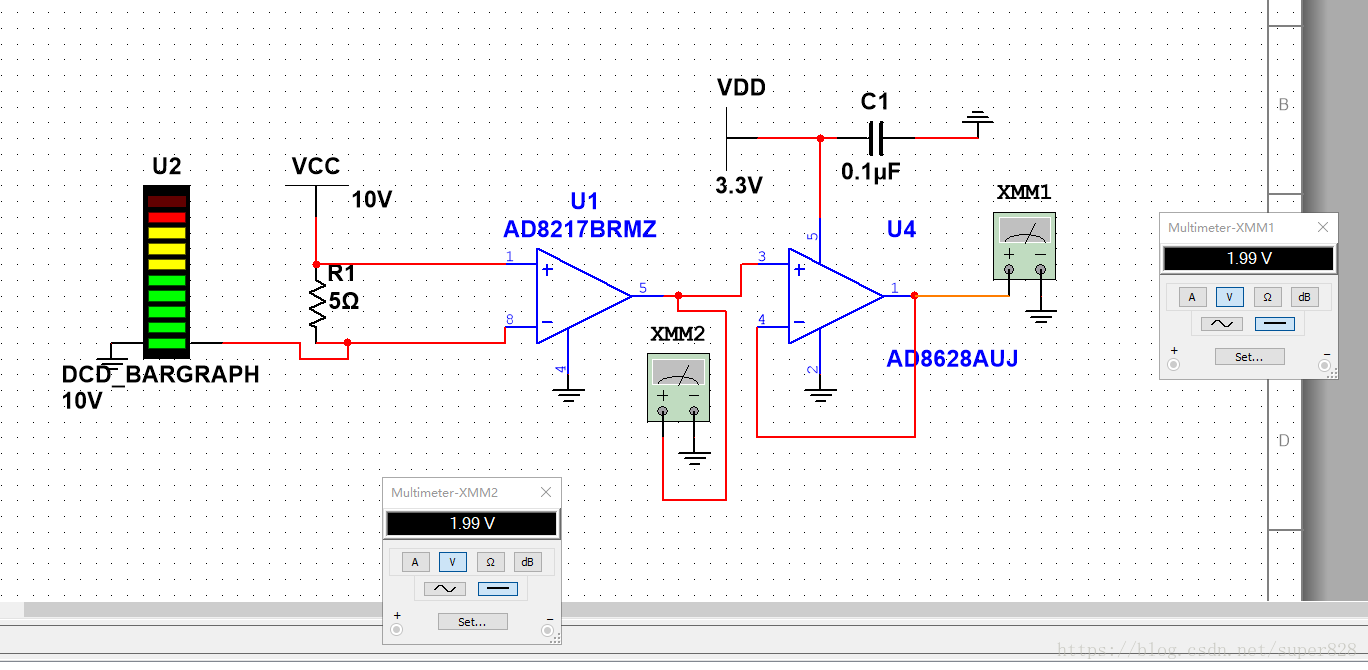

又一方案： 超级易用的电流检测芯片AD8217的电路图和用法 电路模拟
