电路设计实例（达林顿驱动芯片---ULN2803A使用）

达林顿晶体管矩阵

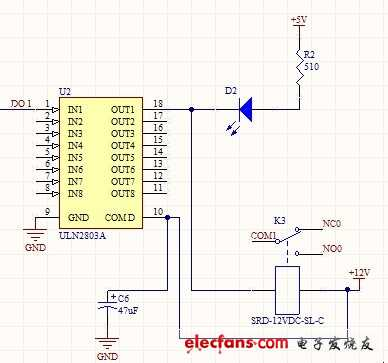

参考了网友的一个电路，基本可以，还是有些问题

1. 建议不要驱动那么多。你得给芯片留出余量。而且继电器吸合初期的瞬时电流时很大的。

2. 建议在继电器上反并个1N4148

资料提供的ULN2803每一路能提供的驱动电流最大是500mA, 而SRD-12DC-SL-C的吸合电流是30mA，原理上用ULN2803同时驱动8路继电器输出电路是好像是可以的
