【网络硬件】5.网络管理 - 交换机架构

交换机的基本架构是由带有多个RJ45接口，PHY，MAC等模块的网络接口控制器和管理由各个NIC分配的收发帧缓存，转发表的软件组成，通过参考转发表信息，在NIC之间进行数据帧交互

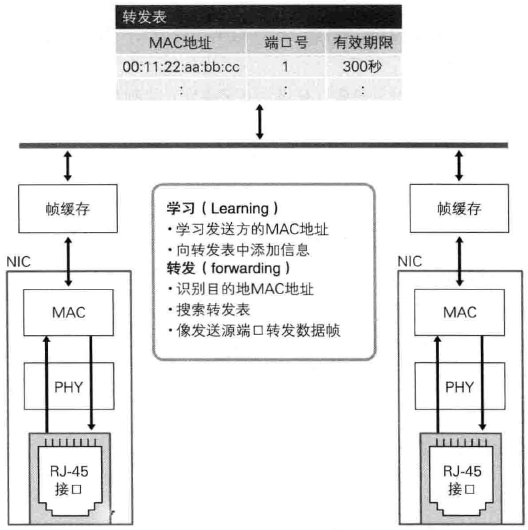

交换机的基本架构

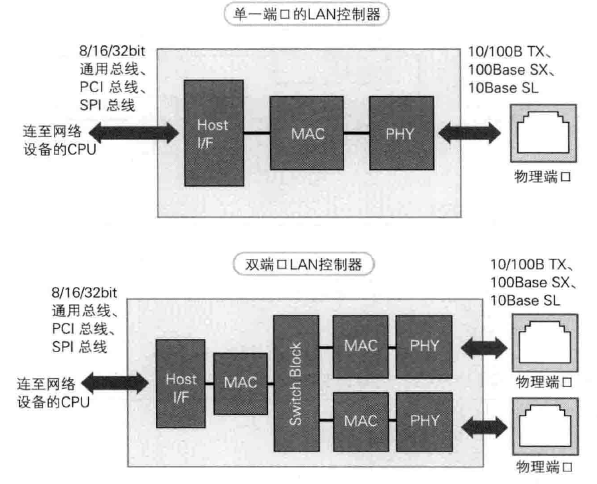

LAN控制器

该模块存在于计算机和内部，能够将数据转换为以太数据帧，以标准通过接口进行数据传输。

概念图：

PHY模块

以太网物理层和数据链路层的MAC子层相关协议功能的实现一般会使用标准的芯片处理

负责对以太网进行编码的物理层处理的模块就是PHY

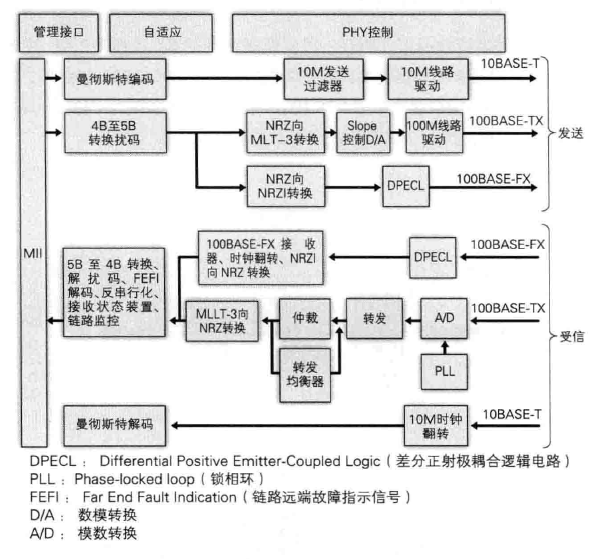

下面是PHY的逻辑图：

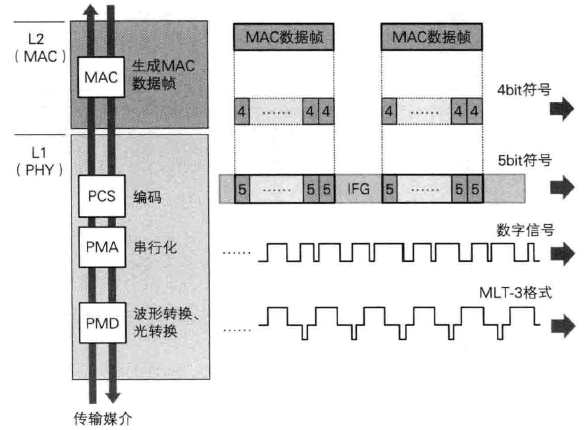

 如图，PHY负责处理物理层的数据，其地位如下图：

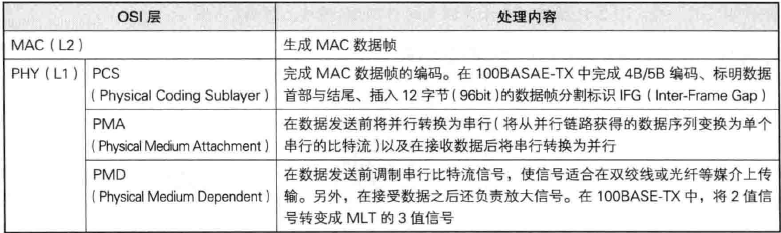

 PHY和MAC的处理：

MAC模块

MAC负责生成MAC数据帧等在数据链路层的工作

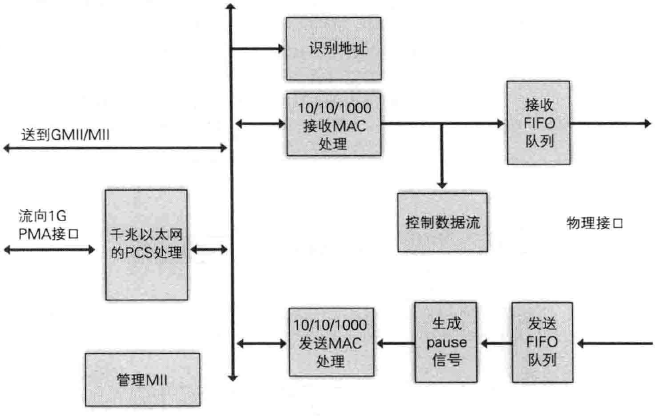

千兆以太网中MAC的IP核心逻辑结构图：
