upnp协议和dlna源码理解与修改

其他文章

upnp和ssdp 之一

libupnp

libupnp 的例子写得不是很有条理，但是很容易修改，是很好的入门

1、SampleUtil_PrintEvent()

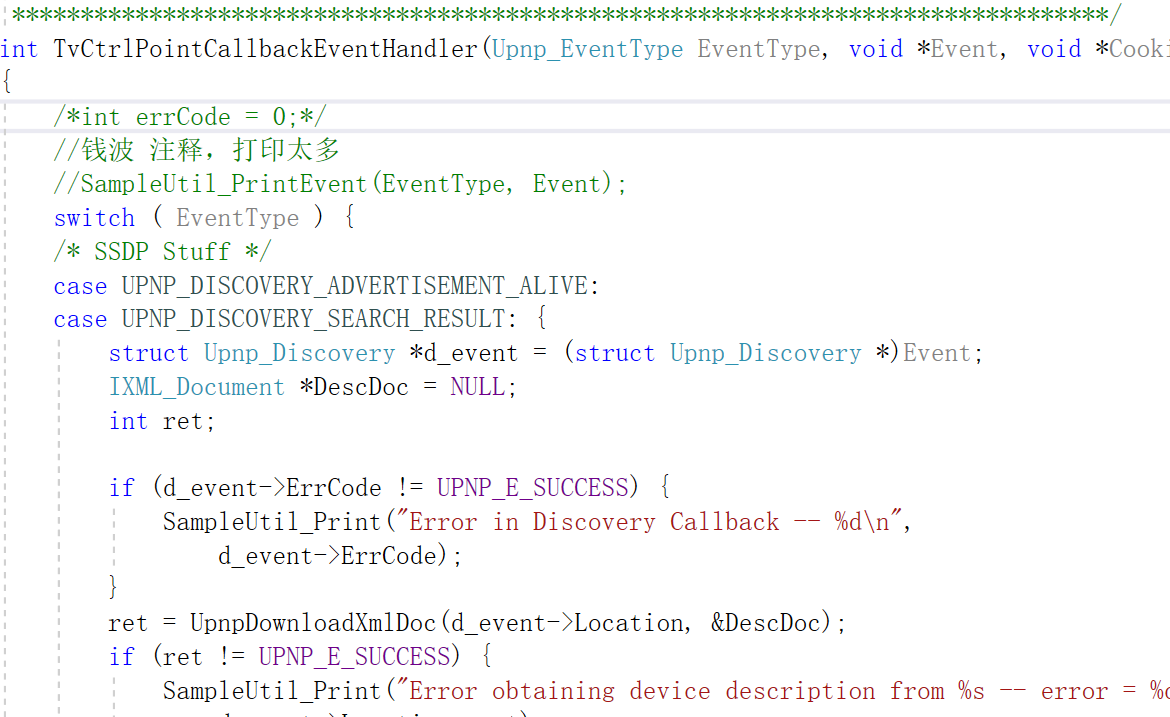

这个函数是打印出所有的控制点，可以注释掉，除了显示是没有用处的，重点函数是TvCtrlPointCallbackEventHandler回调

2、修改代码

里面的例子tv_ctrlpt_main.cpp 重点关注，这是一个控制点的编写，编写dlna 投屏设备需要修改很多名称参数

rc = TvCtrlPointStart(linux_print, NULL, 0);

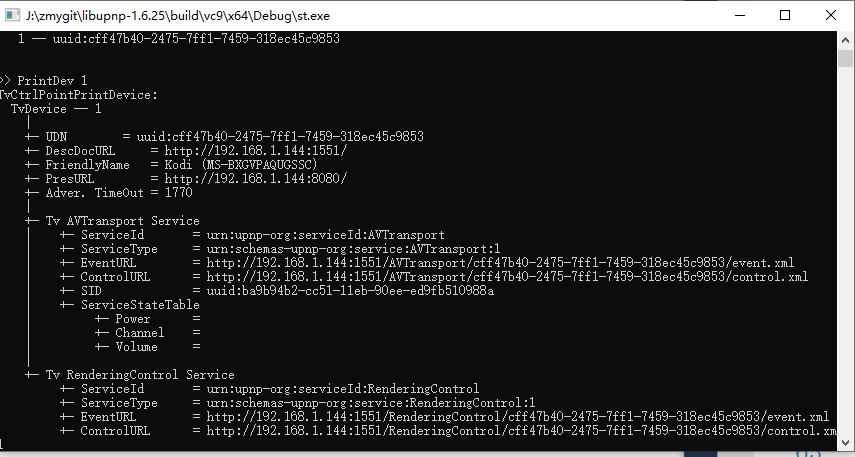

这句代码是整个入口，需要关注，一步一步调试进去，就明白upnp协议了，其他基础请看我的其他文章。 上图是修改过后打印搜索到的设备，本图是搜索到了kodi设备

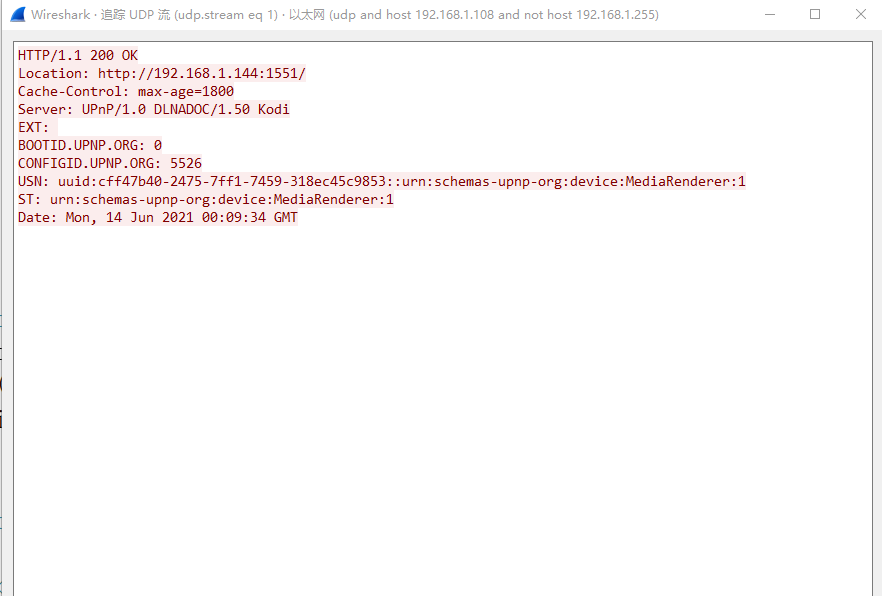

上图是wireshark抓返回包，实际上udp里面包含的是http协议。 抓包使用语法 udp and host xxxx.xxxx.xxx.xxx and not host 192.168.1.255 因为广播地址有很多干扰包，所以去掉广播包

dlnap

这是python写的一个投屏，写得言简意赅，调试下来，技巧十足，作者很有功力 python dlnap.py --ip 192.168.1.144 --play http://127.0.0.1:8000/a.mp4 python dlnap.py --ip 192.168.1.144 --stop

事实上，投屏是分为两步走的 1、发送命令让大屏播放mp4文件

POST /AVTransport/cff47b40-2475-7ff1-7459-318ec45c9853/control.xml HTTP/1.1
User-Agent: dlnap.py/0.15
Accept: */*
Content-Type: text/xml; charset="utf-8"
HOST: 192.168.1.144:1551
Content-Length: 504
SOAPACTION: "urn:schemas-upnp-org:service:AVTransport:1#SetAVTransportURI"
Connection: close





      0http://127.0.0.1:8000/a.mp4



2、播放

POST /AVTransport/cff47b40-2475-7ff1-7459-318ec45c9853/control.xml HTTP/1.1
User-Agent: dlnap.py/0.15
Accept: */*
Content-Type: text/xml; charset="utf-8"
HOST: 192.168.1.144:1551
Content-Length: 401
SOAPACTION: "urn:schemas-upnp-org:service:AVTransport:1#Play"
Connection: close





                  01




以上理解了，除了网络的基本功力，还要有http协议的理解以及xml 解析等等，soap协议的理解，dlna 大屏投放基本就能做了。
