Lidar Obstacle Detection
Github: https://github.com/williamhyin/SFND_Lidar_Obstacle_Detection
Email: williamhyin@outlook.com
Lidar Sensors激光雷达传感器通过发射成千上万的激光信号, 为我们提供高分辨率的数据. 这些激光被物体反射回传感器, 然后可以通过计算信号返回所需的时间来确定物体的距离. 我们还可以通过测量返回信号的强度来了解一点被J激光击中物体的情况. 每一束激光都处于红外光谱中, 并以不同的角度发射出去, 通常是360度的范围. 尽管激光雷达传感器为我们提供了非常高精度的3 d 世界模型, 但它们目前非常昂贵, 甚至有的高达6万美元.
-
激光雷达以不同的角度发射数千束激光
-
激光被发射出来, 从障碍物上反射出来, 然后用接收器探测到
-
根据激光发射和接收的时间差, 计算出距离
-
接收到的激光强度值可用于评价被激光反射物体的材料性质

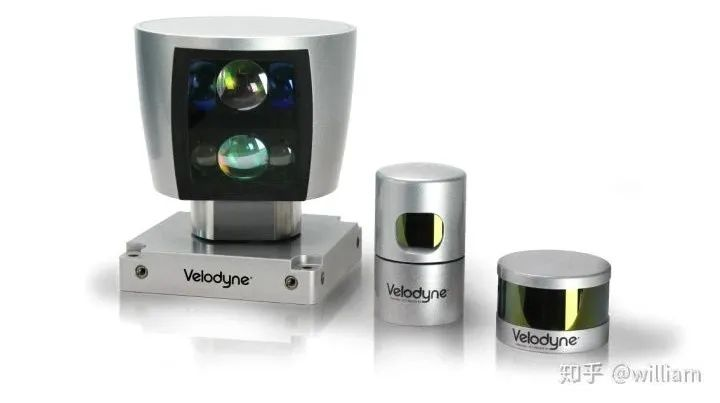

这是Velodyne 激光雷达传感器, 由左至右采用 HDL 64, HDL 32, VLP 16. 传感器越大, 分辨率越高. 下面是 HDL 64激光雷达的规格说明. 激光雷达共有64层, 每一层都以与 z 轴不同的角度发射出去, 因此倾斜度也不同. 每一层都覆盖了360度的视角, 角分辨率为0.08度. 激光雷达平均每秒扫描十次. 激光雷达可以探测到远达120米的汽车和树木, 还可以探测到远达50米的人行道.

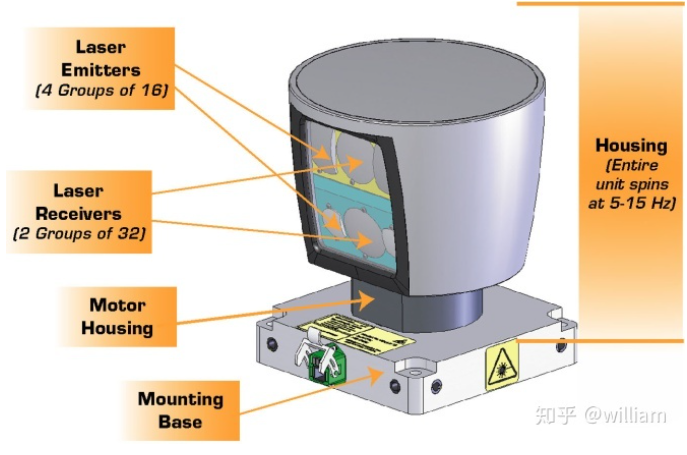

VLP 64示意图, 显示激光雷达发射器、接收器和外壳
这个传感器有64层, 角分辨率为0.09度, 平均更新频率为10Hz, 每秒收集(64x (360 / 0.08) x10)=288万个数据
PCD data让我们深入研究激光雷达数据是如何存储的. 激光雷达数据以一种称为点云数据(简称 PCD)的格式存储. PCD 文件是(x, y, z)笛卡尔坐标和强度值的列表, 它是在一次扫描之后环境的一个快照. 使用 VLP 64激光雷达, PCD 文件将有大约256,000个(x, y, z, i)点云值.

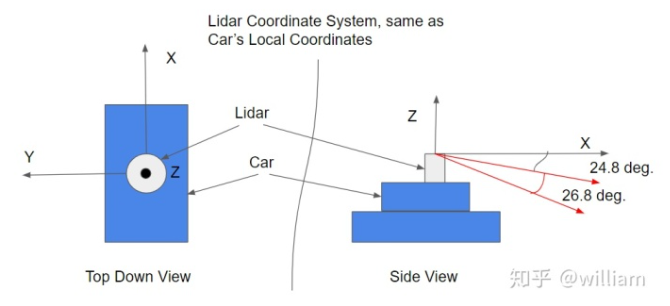

点云数据的坐标系与汽车的本地坐标系相同. 在这个坐标系中, x 轴指向汽车的前部, y 轴指向汽车的左侧. 此外, z轴指向车的上方.
PCL库 广泛应用于机器人技术领域, 用于处理点云数据, 网上有许多教程可供使用. PCL 中有许多内置的功能可以帮助检测障碍物. 本项目后面会使用 PCL内置的分割、提取和聚类函数. 你在这里可以找到PCL库的文档.
Steps For Obstacle Detection Stream PCD首先我们需要流式载入激光点云数据.
templatestd::vectorProcessPointClouds::streamPcd(std::stringdataPath){
std::vector paths(boost::filesystem::directory_iterator{dataPath},boost::filesystem::directory_iterator{});
// sort files in accending order so playback is chronological sort(paths.begin(),paths.end());
returnpaths;}// ####################################################ProcessPointClouds*pointProcessorI=newProcessPointClouds();std::vectorstream=pointProcessorI>streamPcd("../src/sensors/data/pcd/data_1");autostreamIterator=stream.begin();pcl::PointCloud::PtrinputCloudI;ProcessPointClouds* pointProcessorI = new ProcessPointClouds();std::vectorstream = pointProcessorI >streamPcd("../src/sensors/data/pcd/data_1");auto streamIterator = stream.begin();pcl::PointCloud::Ptr inputCloudI;

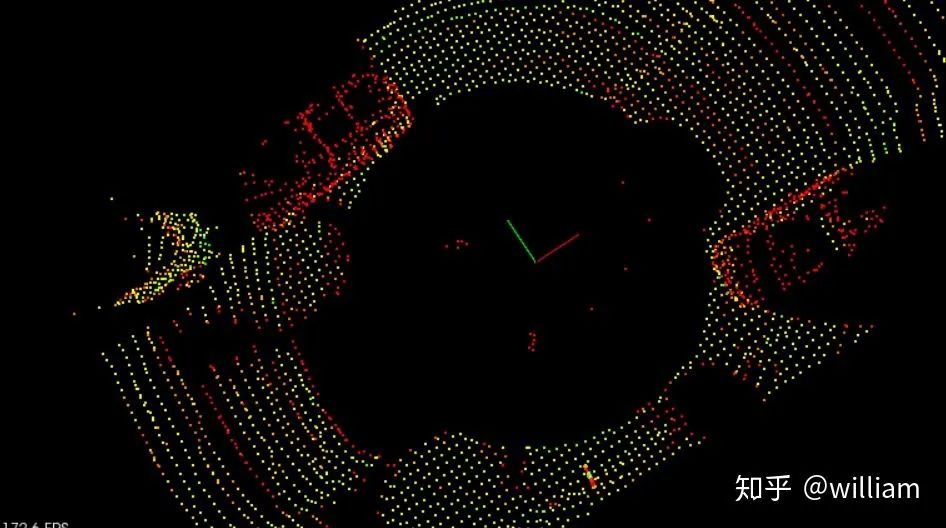

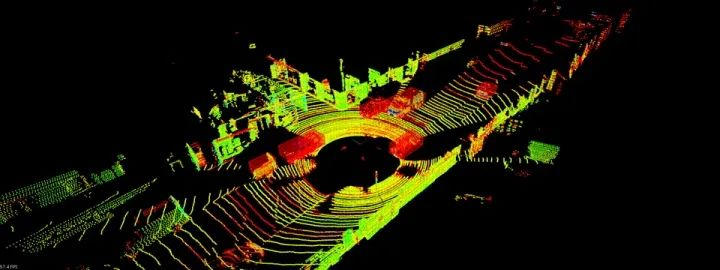

真实PCD数据
Point Processing处理点云数据的第一步就是要创建一个processPointClouds的对象, 这个对象中包含所有处理激光点云数据的模块, 如过滤, 分割, 聚类, 载入、存储PCD数据. 我们需要为不同的点云数据创建一个通用模板:template. 在真实点云数据中, 点云的类型是pcl::PointXYZI. 创建pointProcessor可以建立在Stack上也可以建立在Heap上, 但是建议在Heap上, 毕竟使用指针更加轻便.
// Build PointProcessor on the heap ProcessPointClouds*pointProcessorI = new ProcessPointClouds(); // Build PointProcessor on the stack ProcessPointCloudspointProcessorI;Filtering
值得注意的是点云数据一般有很高的分辨率和相当远的可视距离. 我们希望代码处理管道能够尽可能快地处理点云, 因此需要对点云进行过滤. 这里有两种方法可以用来做到这一点.
1.Voxel Grid
体素网格过滤将创建一个立方体网格, 过滤点云的方法是每个体素立方体内只留下一个点, 因此立方体每一边的长度越大, 点云的分辨率就越低. 但是如果体素网格太大, 就会损失掉物体原本的特征. 具体实现可以查看PCL-voxel grid filtering的文档 .
2.Region of Interest
定义感兴趣区域, 并删除感兴趣区域外的任何点. 感兴趣区域的选择两侧需要尽量覆盖车道的宽度, 而前后的区域要保证你可以及时检测到前后车辆的移动. 具体实现可以查看PCL-region of interest的文档. 在最终结果中, 我们使用pcl CropBox查找自身车辆车顶的点云数据索引, 然后将这些索引提供给pcl ExtractIndices对象删除, 因为这些对于我们分析点云数据没有用处.

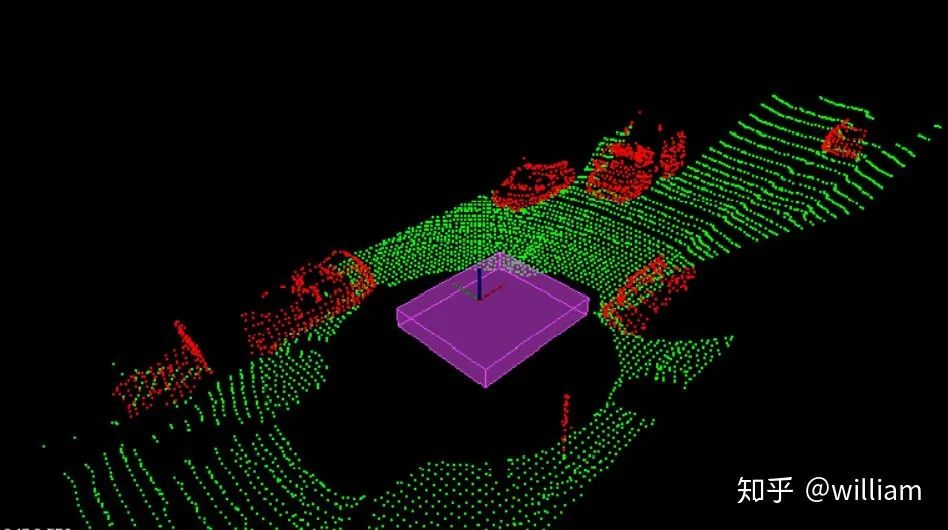

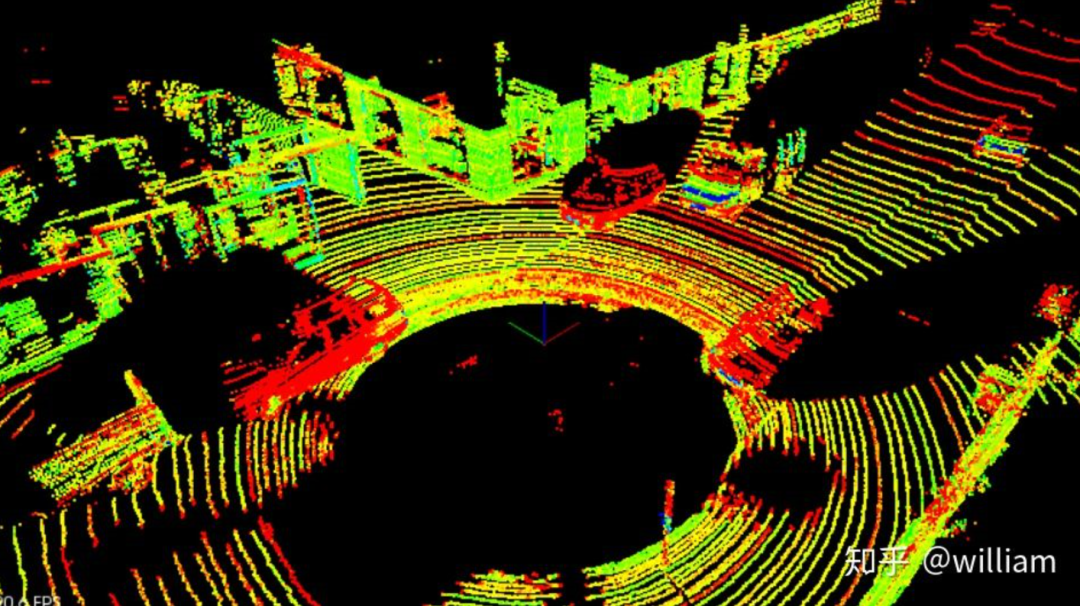

感兴趣区域及体素网格过滤后的结果
以下是Filtering的代码实现：
filterRes是体素网格的大小,minPoint/maxPoint为感兴趣区域的最近点和最远点.
我们首先执行VoxelGrid减少点云数量, 然后设置最近和最远点之间的感兴趣区域, 最后再从中删除车顶的点云.
```c++ // To note, "using PtCdtr = typename pcl::PointCloud::Ptr;" template PtCdtr ProcessPointClouds::FilterCloud(PtCdtr cloud, float filterRes, Eigen::Vector4f minPoint,Eigen::Vector4f maxPoint) {
// Time segmentation process
auto startTime = std::chrono::steady_clock::now();
// TODO:: Fill in the function to do voxel grid point reduction and region based filtering
// Create the filtering object: downsample the dataset using a leaf size of .2m
pcl::VoxelGridvg;
PtCdtrcloudFiltered(new pcl::PointCloud);
vg.setInputCloud(cloud);
vg.setLeafSize(filterRes, filterRes, filterRes);
vg.filter(*cloudFiltered);
PtCdtrcloudRegion(new pcl::PointCloud);
pcl::CropBoxregion(true);
region.setMin(minPoint);
region.setMax(maxPoint);
region.setInputCloud(cloudFiltered);
region.filter(*cloudRegion);
std::vectorindices;
pcl::CropBoxroof(true);
roof.setMin(Eigen::Vector4f(-1.5, -1.7, -1, 1));
roof.setMax(Eigen::Vector4f(2.6, 1.7, -0.4, 1));
roof.setInputCloud(cloudRegion);
roof.filter(indices);
pcl::PointIndices::Ptr inliers{new pcl::PointIndices};
for (int point : indices) {
inliers->indices.push_back(point);
}
pcl::ExtractIndicesextract;
extract.setInputCloud(cloudRegion);
extract.setIndices(inliers);
extract.setNegative(true);
extract.filter(*cloudRegion);
auto endTime = std::chrono::steady_clock::now();
auto elapsedTime = std::chrono::duration_cast(endTime - startTime);
std::cout << "filtering took " << elapsedTime.count() << " milliseconds" << std::endl;
// return cloud; return cloudRegion; } ```
SegmentationSegmentation的任务是将属于道路的点和属于场景的点分开. 点云分割的具体细节推荐查看PCL的官网文档: Segmentation和Extracting indices .
点云分割的结果
PCL RANSAC Segmentaion针对本项目, 我创建了两个函数SegmentPlane和SeparateClouds, 分别用来寻找点云中在道路平面的inliers(内联点)和提取点云中的outliers(物体).
以下是主体代码:
// To note, "using PtCdtr = typename pcl::PointCloud::Ptr;"
templatestd::pair
ProcessPointClouds::SegmentPlane(PtCdtrcloud, int maxIterations, float distanceThreshold) {
// Time segmentation process
auto startTime = std::chrono::steady_clock::now();
// pcl::PointIndices::Ptr inliers; // Build on the stack
pcl::PointIndices::Ptr inliers(new pcl::PointIndices); // Build on the heap
// TODO:: Fill in this function to find inliers for the cloud.
pcl::ModelCoefficients::Ptr coefficient(new pcl::ModelCoefficients);
pcl::SACSegmentationseg;
seg.setOptimizeCoefficients(true);
seg.setModelType(pcl::SACMODEL_PLANE);
seg.setMethodType(pcl::SAC_RANSAC);
seg.setMaxIterations(maxIterations);
seg.setDistanceThreshold(distanceThreshold);
// Segment the largest planar component from the remaining cloud
seg.setInputCloud(cloud);
seg.segment(*inliers, *coefficient);
if (inliers->indices.size() == 0) {
std::cerr << "Could not estimate a planar model for the given dataset" << std::endl;
}
auto endTime = std::chrono::steady_clock::now();
auto elapsedTime = std::chrono::duration_cast(endTime - startTime);
std::cout << "plane segmentation took " << elapsedTime.count() << " milliseconds" << std::endl;
std::pair segResult = SeparateClouds(
inliers, cloud);
return segResult;
}
templatestd::pair
ProcessPointClouds::SeparateClouds(pcl::PointIndices::Ptr inliers, PtCdtrcloud) {
// TODO: Create two new point clouds, one cloud with obstacles and other with segmented plane
PtCdtrobstCloud(new pcl::PointCloud());
PtCdtrplaneCloud(new pcl::PointCloud());
for (int index : inliers->indices) {
planeCloud->points.push_back(cloud->points[index]);
}
// create extraction object
pcl::ExtractIndicesextract;
extract.setInputCloud(cloud);
extract.setIndices(inliers);
extract.setNegative(true);
extract.filter(*obstCloud);
std::pair segResult(obstCloud,
planeCloud);
// std::pair segResult(cloud, cloud);
return segResult;
}
在SegmentPlane函数中我们接受点云、最大迭代次数和距离容忍度作为参数, 使用std::pair对象来储存物体和道路路面的点云.SeparateClouds函数提取点云中的非inliers点, 即obstacles点. 粒子分割是一个迭代的过程, 更多的迭代有机会返回更好的结果, 但同时需要更长的时间. 过大的距离容忍度会导致不是一个物体的点云被当成同一个物体, 而过小的距离容忍度会导致一个较长的物体无法被当成同一个物体, 比如卡车.
Manual RANSAC Segmentation

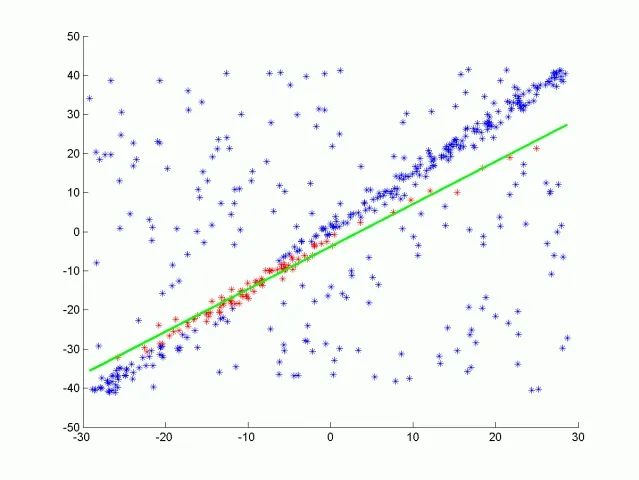

目前粒子分割主要使用RANSAC算法.RANSAC全称Random Sample Consensus, 即随机样本一致性, 是一种检测数据中异常值的方法. RANSAC通过多次迭代, 返回最佳的模型. 每次迭代随机选取数据的一个子集, 并生成一个模型拟合这个子样本, 例如一条直线或一个平面. 然后具有最多inliers(内联点)或最低噪声的拟合模型被作为最佳模型. 如其中一种RANSAC算法使用数据的最小可能子集作为拟合对象. 对于直线来说是两点, 对于平面来说是三点. 然后通过迭代每个剩余点并计算其到模型的距离来计算 inliers 的个数. 与模型在一定距离内的点被计算为inliers. 具有最高 inliers 数的迭代模型就是最佳模型. 这是我们在这个项目中的实现版本. 也就是说RANSAC算法通过不断迭代, 找到拟合最多inliers的模型, 而outliers被排除在外.RANSAC的另一种方法对模型点的某个百分比进行采样, 例如20% 的总点, 然后将其拟合成一条直线. 然后计算该直线的误差, 以误差最小的迭代法为最佳模型. 这种方法的优点在于不需要考虑每次迭代每一点. 以下是使用RANSAC算法拟合一条直线的示意图, 真实激光数据下是对一个平面进行拟合, 从而分离物体和路面. 以下将单独对RANSAC平面算法进行实现.

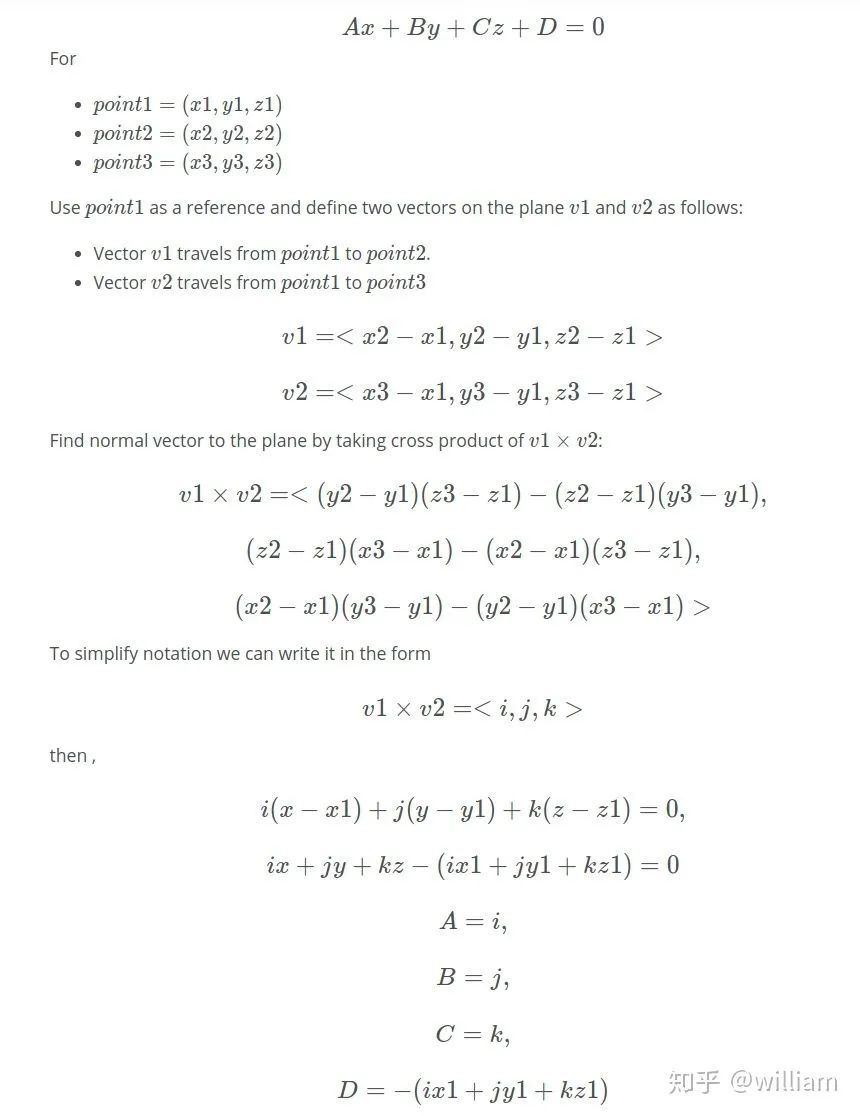

以下将介绍RANSAC的平面计算公式：
然后我们需要计算点(x,y,z)到平面的距离
以下为平面RANSAC的主体代码
templatestd::unordered_setRansac::Ransac3d(PtCdtrcloud) {
std::unordered_setinliersResult; // unordered_set element has been unique
// For max iterations
while (maxIterations--) {
std::unordered_setinliers;
while (inliers.size() < 3) {
inliers.insert(rand()%num_points);
}
// TO define plane, need 3 points
float x1, y1, z1, x2, y2, z2, x3, y3, z3;
auto itr = inliers.begin();
x1 = cloud->points[*itr].x;
y1 = cloud->points[*itr].y;
z1 = cloud->points[*itr].z;
itr++;
x2 = cloud->points[*itr].x;
y2 = cloud->points[*itr].y;
z2 = cloud->points[*itr].z;
itr++;
x3 = cloud->points[*itr].x;
y3 = cloud->points[*itr].y;
z3 = cloud->points[*itr].z;
// Calulate plane coefficient
float a, b, c, d, sqrt_abc;
a = (y2 - y1) * (z3 - z1) - (z2 - z1) * (y3 - y1);
b = (z2 - z1) * (x3 - x1) - (x2 - x1) * (z3 - z1);
c = (x2 - x1) * (y3 - y1) - (y2 - y1) * (x3 - x1);
d = -(a * x1 + b * y1 + c * z1);
sqrt_abc = sqrt(a * a + b * b + c * c);
// Check distance from point to plane
for (int ind = 0; ind < num_points; ind++) {
if (inliers.count(ind) > 0) { // that means: if the inlier in already exist, we dont need do anymore
continue;
}
PointT point = cloud->points[ind];
float x = point.x;
float y = point.y;
float z = point.z;
float dist = fabs(a * x + b * y + c * z + d) / sqrt_abc; // calculate the distance between other points and plane
if (dist < distanceTol) {
inliers.insert(ind);
}
if (inliers.size() > inliersResult.size()) {
inliersResult = inliers;
}
}
}
return inliersResult;
}
但在实际中PCL已经内置了RANSAC函数, 而且比我写的计算速度更快, 所以直接用内置的就行了.
Clustering聚类是指把不同物体的点云分别组合聚集起来, 从而能让你跟踪汽车, 行人等多个目标. 其中一种对点云数据进行分组和聚类的方法称为欧氏聚类.
欧式聚类是指将距离紧密度高的点云聚合起来. 为了有效地进行最近邻搜索, 可以使用 KD-Tree 数据结构, 这种结构平均可以加快从 o (n)到 o (log (n))的查找时间. 这是因为Kd-Tree允许你更好地分割你的搜索空间. 通过将点分组到 KD-Tree 中的区域中, 您可以避免计算可能有数千个点的距离, 因为你知道它们不会被考虑在一个紧邻的区域中.

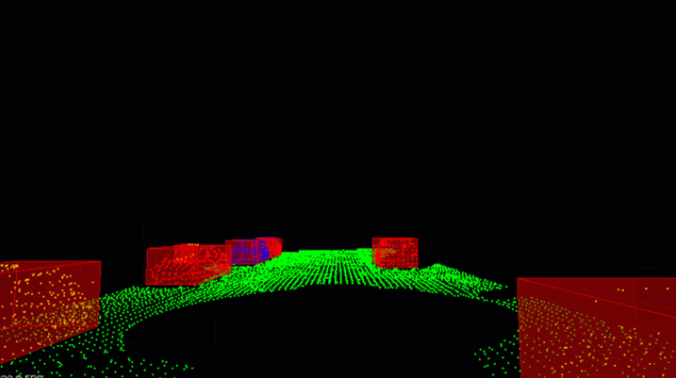

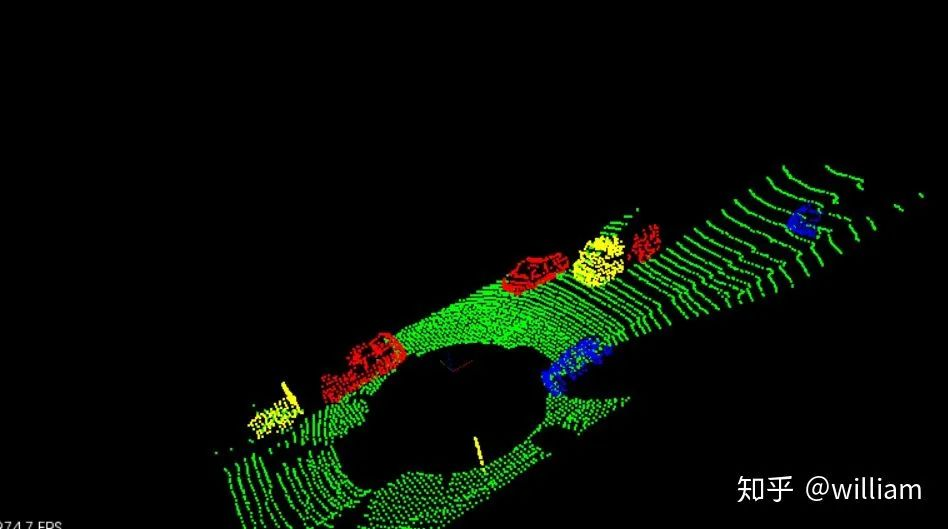

欧氏聚类的结果
PCL Euclidean clustering首先我们使用PCL内置的欧式聚类函数. 点云聚类的具体细节推荐查看PCL的官网文档Euclidean Cluster.
欧氏聚类对象ec具有距离容忍度. 在这个距离之内的任何点都将被组合在一起. 它还有用于表示集群的点数的 min 和 max 参数. 如果一个集群真的很小, 它可能只是噪音, min参数会限制使用这个集群. 而max参数允许我们更好地分解非常大的集群, 如果一个集群非常大, 可能只是许多其他集群重叠, 最大容差可以帮助我们更好地解决对象检测. 欧式聚类的最后一个参数是Kd-Tree. Kd-Tree是使用输入点云创建和构建的, 这些输入云点是初始点云过滤分割后得到障碍物点云.
以下是PCL内置欧式聚类函数的代码:
// To note, "using PtCdtr = typename pcl::PointCloud::Ptr;"
templatestd::vectorProcessPointClouds::Clustering(PtCdtrcloud, float clusterTolerance, int minSize, int maxSize) {
// Time clustering process
auto startTime = std::chrono::steady_clock::now();
std::vectorclusters;
// TODO:: Fill in the function to perform euclidean clustering to group detected obstacles
// Build Kd-Tree Object
typename pcl::search::KdTree::Ptr tree(new pcl::search::KdTree);
// Input obstacle point cloud to create KD-tree
tree->setInputCloud(cloud);
std::vectorclusterIndices; // this is point cloud indice type
pcl::EuclideanClusterExtractionec; // clustering object
ec.setClusterTolerance(clusterTolerance);
ec.setMinClusterSize(minSize);
ec.setMaxClusterSize(maxSize);
ec.setSearchMethod(tree);
ec.setInputCloud(cloud); // feed point cloud
ec.extract(clusterIndices);// get all clusters Indice
// For each cluster indice
for (pcl::PointIndices getIndices: clusterIndices) {
PtCdtrcloudCluster(new pcl::PointCloud);
// For each point indice in each cluster
for (int index:getIndices.indices) {
cloudCluster->points.push_back(cloud->points[index]);
}
cloudCluster->width = cloudCluster->points.size();
cloudCluster->height = 1;
cloudCluster->is_dense = true;
clusters.push_back(cloudCluster);
}
auto endTime = std::chrono::steady_clock::now();
auto elapsedTime = std::chrono::duration_cast(endTime - startTime);
std::cout << "clustering took " << elapsedTime.count() << " milliseconds and found " << clusters.size()<< " clusters" << std::endl;
return clusters;
}
Manual Euclidean clustering
除此之外我们也可以直接使用KD-Tree进行欧氏聚类.
在此我们首先对KD-Tree的原理进行介绍.KD-Tree是一个数据结构, 由二进制树表示, 在不同维度之间对插入的点的数值进行交替比较, 通过分割区域来分割空间, 如在3D数据中, 需要交替在X,Y,Z不同轴上比较. 这样会使最近邻搜索可以快得多.
首先我们在试着二维空间上建立KD-Tree, 并讲述欧氏聚类的整个在二维空间上的实现过程, 最终我们将扩展到三维空间.
-
在KD-Tree中插入点(这是将点云输入到树中创建和构建KD-Tree的步骤)
假设我们需要在KD-Tree中插入４个点(-6.3, 8.4), (-6.2, 7), (-5.2, 7.1), (-5.7, 6.3)
首先我们得确定一个根点(-6.2, 7), 第0层为x轴, 需要插入的点为(-6.3, 8.4), (-5.2, 7.1), 因为-6.3<-6.2,(-6.3, 8.4)划分为左子节点, 而-5.2>-6.2, (-5.2, 7.1)划分为右子节点. (-5.7, 6.3)中x轴-5.7>-6.2,所以放在(-5.2, 7.1)节点下, 接下来第1层使用y轴, 6.3<7.1, 因此放在(-5.2, 7.1)的左子节点. 同理, 如果我们想插入第五个点(7.2, 6.1), 你可以交替对比x,y轴数值,(7.2>-6.2)->(6.1<7.1)->(7.2>-5.7), 第五点应插入到(-5.7, 6.3)的右子节点C.

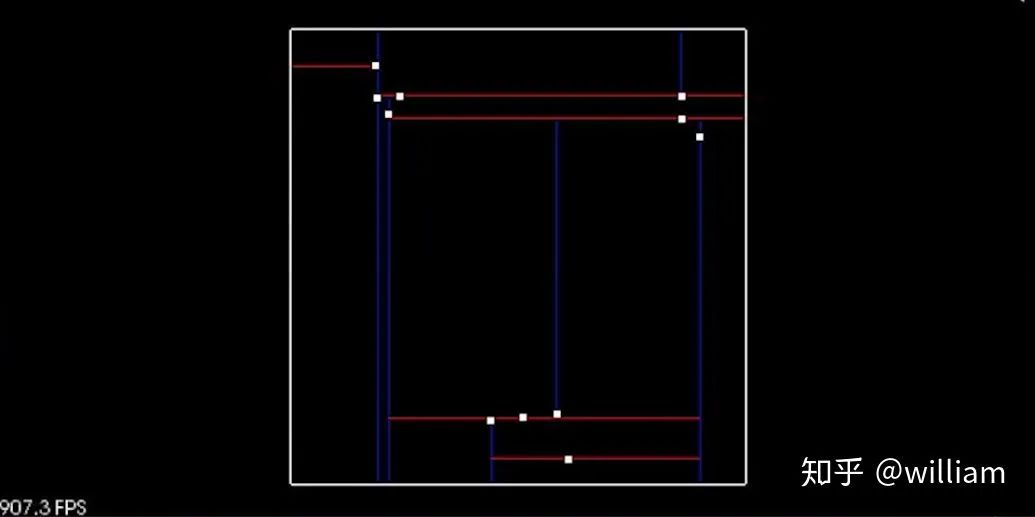

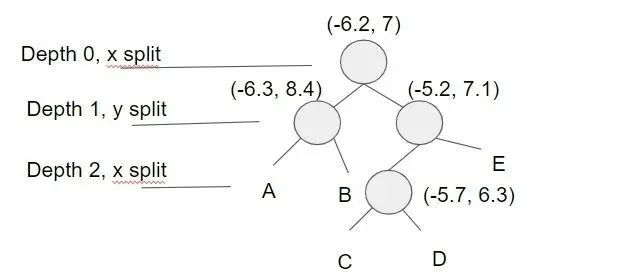

下图是KD-Tree的结构.
KD-Tree的目的是将空间分成不同的区域, 从而减少最紧邻搜索的时间.
它是通过递归的方式使用新插入点更新节点. 其基本思想是遍历树, 直到它到达的节点为 NULL, 在这种情况下, 将创建一个新节点并替换 NULL 节点. 我们可以使用一个双指针来分配一个节点, 也就是说可以从根开始传递一个指向节点的指针, 然后当你想要替换一个节点时, 您可以解引用双指针并将其分配给新创建的节点.
我们可以通过代码了解在KD-Tree中插入点的思路:
struct Node {
std::vectorpoint;
int id;
Node *left;
Node *right;
Node(std::vectorarr, int setId)
: point(arr), id(setId), left(NULL), right(NULL) {}
};
struct KdTree {
Node *root;
KdTree()
: root(NULL) {}
// Kd-Tree insert
void insertHelper(Node **node, uint depth, std::vectorpoint, int id) {
// Tree is empty
if (*node == NULL) {
*node = new Node(point, id);
} else {
// calculate current dim (1 means x axes, 2means y axes)
uint cd = depth % 2;
if (point[cd] < ((*node)->point[cd])) {
insertHelper(&((*node)->left), depth + 1, point, id);
} else {
insertHelper(&((*node)->right), depth + 1, point, id);
}
}
}
void insert(std::vectorpoint, int id) {
// TODO: Fill in this function to insert a new point into the tree
// the function should create a new node and place correctly with in the root
insertHelper(&root, 0, point, id);
}
// #############################################################################################################
// Kd-Tree search
void searchHelper(std::vectortarget, Node *node, int depth, float distanceTol, std::vector&ids)
{
if (node != NULL)
{
// Check whether the node inside box or not, point[0] means x axes, point[1]means y axes
if ((node->point[0] >= (target[0] - distanceTol) && node->point[0] <= (target[0] + distanceTol)) &&(node->point[1] >= (target[1] - distanceTol) && node->point[1] <= (target[1] + distanceTol)))
{
float distance = sqrt((node->point[0] - target[0]) * (node->point[0] - target[0]) +(node->point[1] - target[1]) * (node->point[1] - target[1]));
if (distance <= distanceTol)
{
ids.push_back(node->id);
}
}
// check across boundary
if ((target[depth % 2] - distanceTol) < node->point[depth % 2])
{
searchHelper(target, node->left, depth + 1, distanceTol, ids);
}
if ((target[depth % 2] + distanceTol) > node->point[depth % 2])
{
searchHelper(target, node->right, depth + 1, distanceTol, ids);
}
}
}
// return a list of point ids in the tree that are within distance of target
std::vectorsearch(std::vectortarget, float distanceTol)
{
std::vectorids;
searchHelper(target, root, 0, distanceTol, ids);
return ids;
}
};
-
使用KD-Tree分割好的空间进行搜索

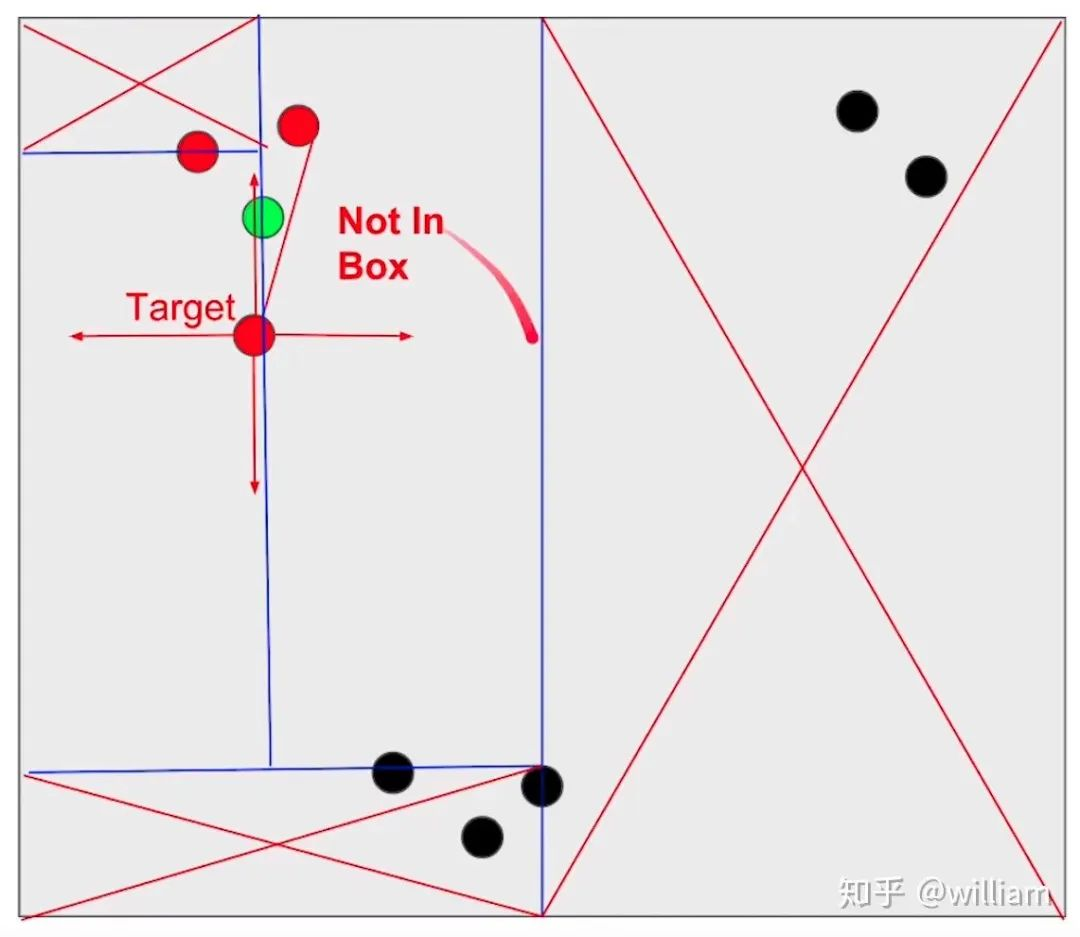

Kd-Tree分割区域并允许某些区域被完全排除, 从而加快了寻找近临点的进程
在上图中我们有8个点, 常规的方法是遍历计算每一个点到根点的距离, 在距离容忍度内的点为近邻点. 现在我们已经在Kd-Tree中插入了所有点, 我们建立一个根点周围２ xdistanceTol长度的方框, 如果当前节点位于此框中, 则可以直接计算距离, 并查看是否应该将点 id 添加到紧邻点id 列表中, 然后通过查看方框是否跨越节点分割区域, 确定是否需要比较下一个节点. 递归地执行此操作, 其优点是如果框区域不在某个分割区域内, 则完全跳过该区域. 如上如图所示, 左上, 左下和右边分割区域均不在方框区域内, 直接跳过这些区域, 只需要计算方框内的绿点到根点的距离.
上面的代码块中第二部分为基于Kd-Tree的搜索代码.
一旦实现了用于搜索邻近点的Kd-Tree方法, 就不难实现基于邻近度对单个聚类指标进行分组的欧氏聚类方法.
执行欧氏聚类需要迭代遍历云中的每个点, 并跟踪已经处理过的点. 对于每个点, 将其添加到一个集群(cluster)的点列表中, 然后使用前面的搜索函数获得该点附近所有点的列表. 对于距离很近但尚未处理的每个点, 将其添加到集群中, 并重复调用proximity的过程. 对于第一个集群, 递归停止后, 创建一个新的集群并移动点列表, 对于新的集群重复上面的过程. 一旦处理完所有的点, 就会找到一定数量的集群, 返回一个集群列表.
以下是欧氏聚类的伪代码：
Proximity(point,cluster):
mark point as processed
add point to cluster
nearby points = tree(point)
Iterate through each nearby point
If point has not been processed
Proximity(cluster)
EuclideanCluster():
list of clusters
Iterate through each point
If point has not been processed
Create cluster
Proximity(point, cluster)
cluster add clusters
return clusters
真实代码：
void clusterHelper(int indice, const std::vector&points, std::vector&cluster,std::vector&processed, KdTree *tree, float distanceTol) {
processed[indice] = true;
cluster.push_back(indice);
std::vectornearest = tree->search(points[indice], distanceTol);
for (int id:nearest) {
if (!processed[id]) {
clusterHelper(id, points, cluster, processed, tree, distanceTol);
}
}
}
std::vectoreuclideanCluster(const std::vector&points, KdTree *tree, float distanceTol) {
// TODO: Fill out this function to return list of indices for each cluster
std::vectorclusters;
std::vectorprocessed(points.size(), false);
int i = 0;
while (i < points.size()) {
if (processed[i]) {
i++;
continue;
}
std::vectorcluster;
clusterHelper(i, points, cluster, processed, tree, distanceTol);
clusters.push_back(cluster);
i++;
}
return clusters;
}
以上是在二维空间下欧式聚类的实现, 在真实激光点云数据中我们需要将欧式聚类扩展到三维空间. 具体代码实现可以参考我的GITHUB中的cluster3d/kdtree3d文件. 自己手写欧氏聚类能够增强对概念的理解, 但其实真正项目上直接用PCL内置欧氏聚类函数就行.
Bounding Boxes在完成点云聚类之后, 我们最后一步需要为点云集添加边界框. 其他物体如车辆, 行人的边界框的体积空间内是禁止进入的, 以免产生碰撞.
以下是生成边界框的代码实现:
templateBox ProcessPointClouds::BoundingBox(PtCdtrcluster) {
// Find bounding box for one of the clusters
PointT minPoint, maxPoint;
pcl::getMinMax3D(*cluster, minPoint, maxPoint);
Box box;
box.x_min = minPoint.x;
box.y_min = minPoint.y;
box.z_min = minPoint.z;
box.x_max = maxPoint.x;
box.y_max = maxPoint.y;
box.z_max = maxPoint.z;
return box;
}
// Calling Bouding box function and render box
Box box = pointProcessor->BoundingBox(cluster);
renderBox(viewer,box,clusterId);
最终我们通过renderbox函数显示出一个个的Bounding Boxes.

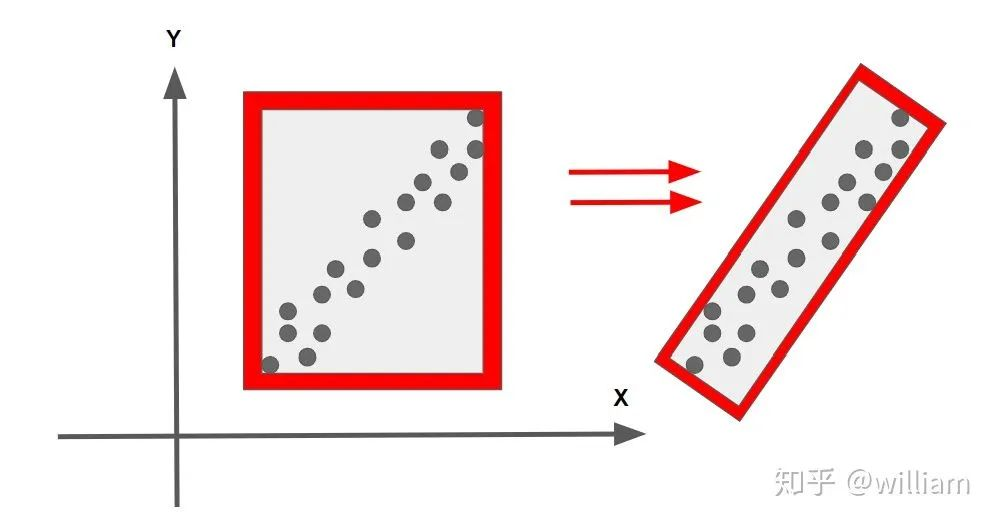

对于Bounding Boxes的生成可以使用PCA主成分分析法生成更小的方框, 实现更高的预测结果精准性. 具体PCL实现可以查看这个链接：PCL-PCA.

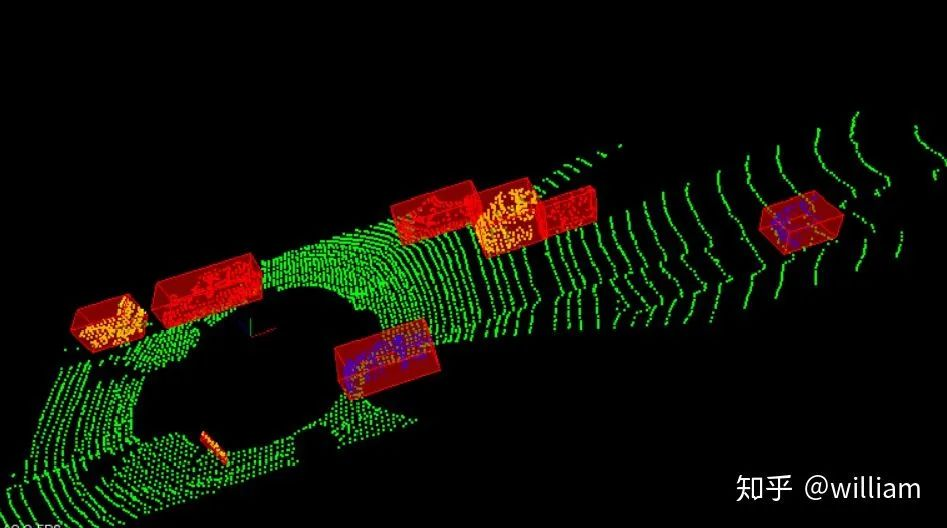

现在我们完成了所有的激光点云处理的步骤, 让我们来看看最终成果吧!
推荐阅读：
吐血整理|3D视觉系统化学习路线
那些精贵的3D视觉系统学习资源总结（附书籍、网址与视频教程）
超全的3D视觉数据集汇总
大盘点|6D姿态估计算法汇总(上)
大盘点|6D姿态估计算法汇总（下）
机器人抓取汇总|涉及目标检测、分割、姿态识别、抓取点检测、路径规划
汇总|3D点云目标检测算法
汇总|3D人脸重建算法
那些年，我们一起刷过的计算机视觉比赛
总结|深度学习实现缺陷检测
深度学习在3-D环境重建中的应用
汇总|医学图像分析领域论文
大盘点|OCR算法汇总
重磅！3DCVer-学术论文写作投稿 交流群已成立
扫码添加小助手微信，可申请加入3D视觉工坊-学术论文写作与投稿 微信交流群，旨在交流顶会（ICRA/IROS/ROBIO/CVPR/ICCV/ECCV等）、顶刊（IJCV/TPAMI/TIP等）、SCI、EI等写作与投稿事宜。
同时也可申请加入我们的细分方向交流群，目前主要有3D视觉、CV&深度学习、SLAM、三维重建、点云后处理、自动驾驶、CV入门、三维测量、VR/AR、3D人脸识别、医疗影像、缺陷检测、行人重识别、目标跟踪、视觉产品落地、视觉竞赛、车牌识别、硬件选型、学术交流、求职交流等微信群，请扫描下面微信号加群，备注：”研究方向+学校/公司+昵称“，例如：”3D视觉 + 上海交大 + 静静“。请按照格式备注，否则不予通过。添加成功后会根据研究方向邀请进去相关微信群。原创投稿也请联系。
▲长按加微信群或投稿
▲长按关注公众号
3D视觉从入门到精通知识星球：针对3D视觉领域的知识点汇总、入门进阶学习路线、最新paper分享、疑问解答四个方面进行深耕，更有各类大厂的算法工程人员进行技术指导。与此同时，星球将联合知名企业发布3D视觉相关算法开发岗位以及项目对接信息，打造成集技术与就业为一体的铁杆粉丝聚集区，近1000+星球成员为创造更好的AI世界共同进步，知识星球入口：
学习3D视觉核心技术，扫描查看介绍，3天内无条件退款
圈里有高质量教程资料、可答疑解惑、助你高效解决问题
