网络安全-ACL+三层交换机配置

目录 一． 实验要求 二． 实验思路 三． 实验操作 四． 实验结果

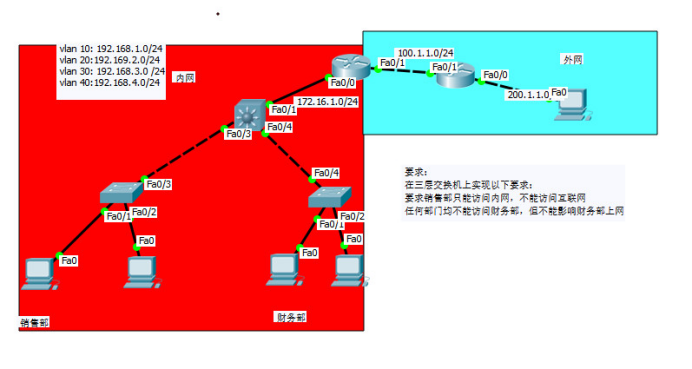

一．实验要求 在三层交换机上实现以下要求： 1.要求销售部只能访问内网，不能访问互联网 2.任何部门均不能访问财务部，但不能影响财务部上 二．实验思路

1. 配置IP

2. 配置vlan

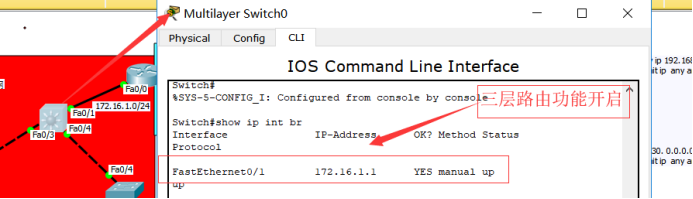

3. 配置路由 注意开启 ip routing 三层交换机 进入端口->开启路由

4. 实现全网互通

5. 三层交换机配置 第一步： access-list 100 deny ip 192.168.1.0 0.0.0.255 any access-list 100 permit ip any any int f0/1 IP access-group 100 out 第二步：access-list 110 deny IP any 192.168.30. 0.0.0.0 access-list 110 permit ip any any int vlan 30IP access-group 110 out 三．实验操作 三层交换机配置：

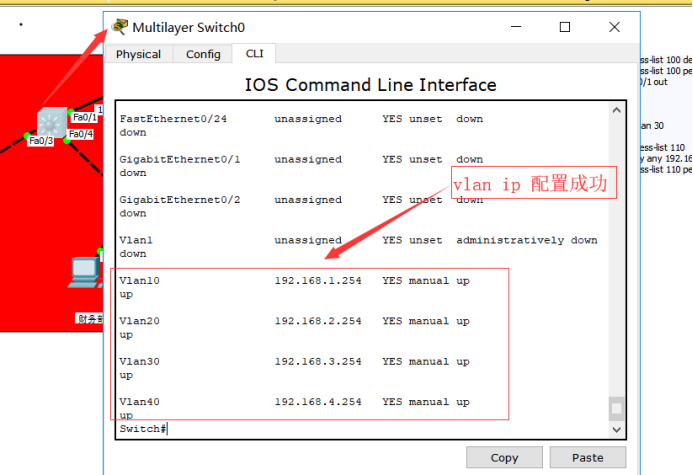

6. 配置vlan

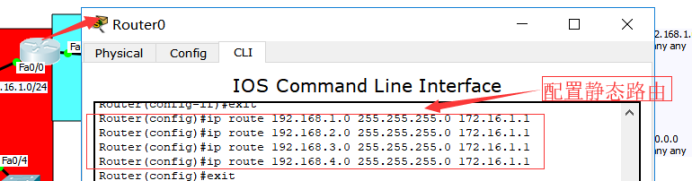

7. 配置路由

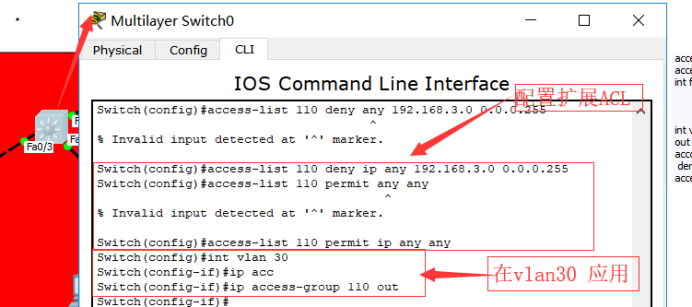

8. 配置扩展ACL 四．实验结果

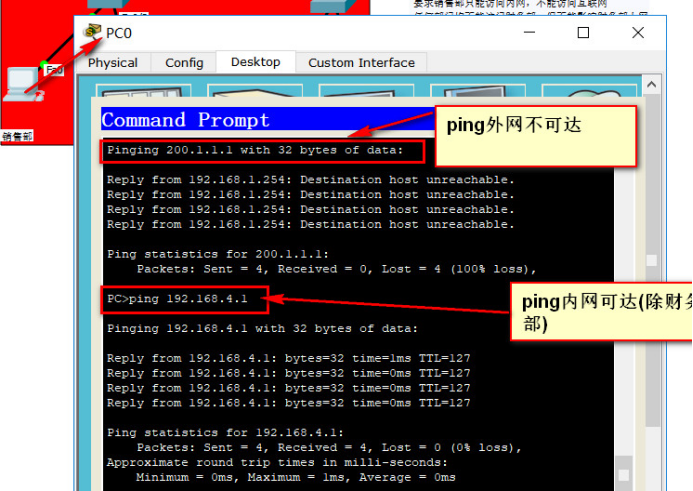

9. 要求销售部只能访问内网，不能访问互联网 2.任何部门均不能访问财务部，但不能影响财务部上网
