网络安全-HSPR热备份路由

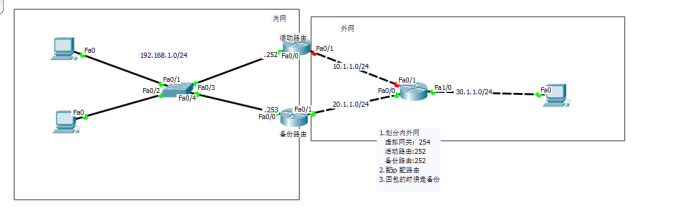

一．实验要求 1.配置活跃路由器的备份路由器 2.当活跃路由器的f0/1发生故障，自动通过备份路由器 3.查看备份路由状态转换 二．实验思路 1.划分内外网 虚拟网关:254 活动路由:252 备份路由:253 2. 配ip Router1 Int f0/0 ip add 192.168.1.252 255.255.255.0 No shutdown Int f0/1 Ip add 10.1.1.1 255.255.255.0 No shutdown Router2 Int f0/0 ip add 192.168.1.253 255.255.255.0 No shutdown Int f0/1 Ip add 20.1.1.1 255.255.255.0 No shutdown Router3 Int f0/0 ip add 20.1.1.2 255.255.255.0 No shutdown Int f0/1 Ip add 10.1.1.2 255.255.255.0 No shutdown Int f1/0 Ip add 30.1.1.254 255.255.255.0 No shutdown 3.配路由 Router1: Ip router 0.0.0.0 0.0.0.0 10.1.1.2 Router2: Ip router 0.0.0.0 0.0.0.0 20.1.1.2 Router3: Ip router 192.168.1.0 255.255.255.0 20.1.1.1(分担路由) 或者Ip router 192.168.1.0 255.255.255.0 10.1.1.1 4. 热备份 Router 1: Int f0/0 Standby 1 ip 192.168.1.254(虚端口) Standby 1 priority 200 Standby 1 preempt Standby 1 track f0/1 Router 2: Int f0/0 Standby 1 ip 192.168.1.254(虚端口) Standby 1 priority 195 Standby 1 preempt 5.回包的时候走备份 Show standby briefS how standby 三．实验操作

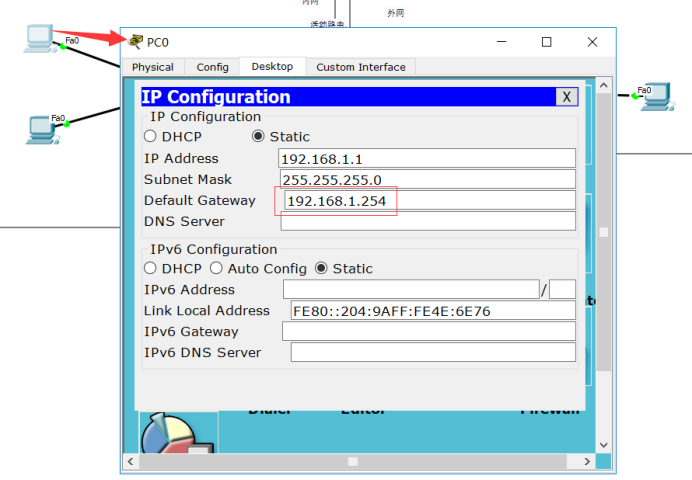

1. 配ip

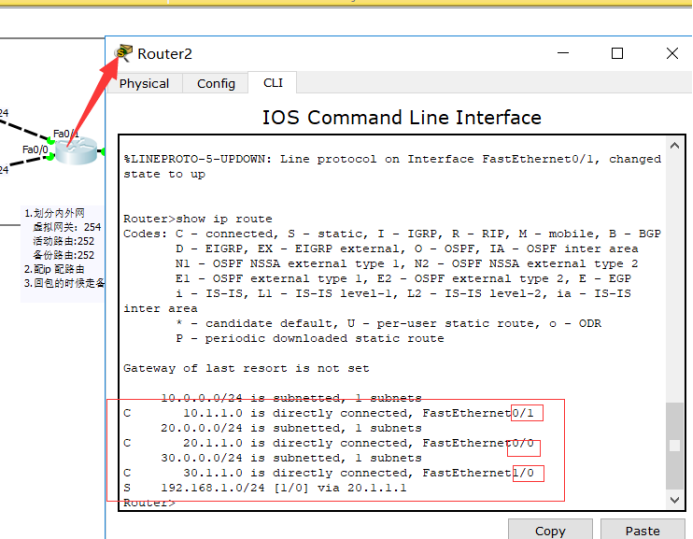

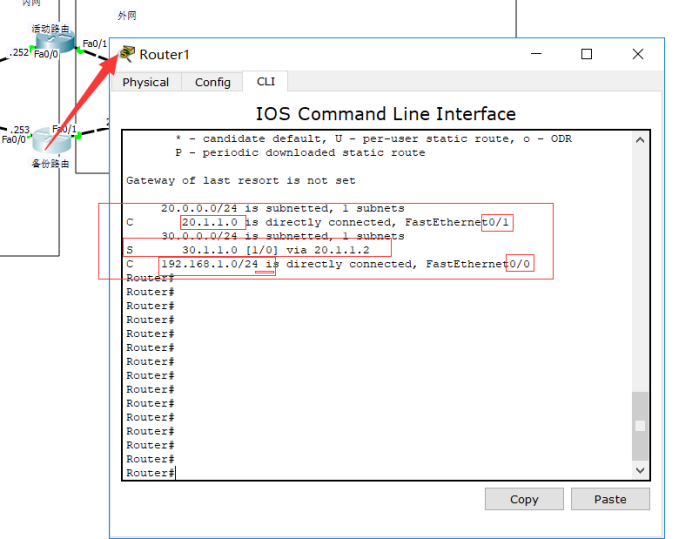

2. 配路由

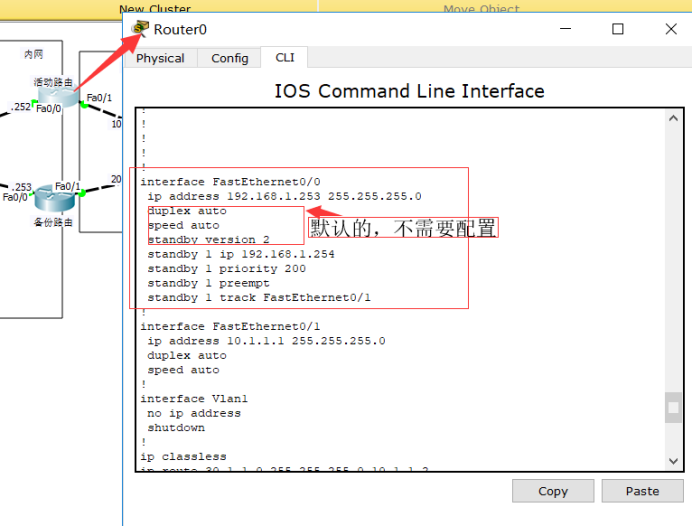

3. 热备份

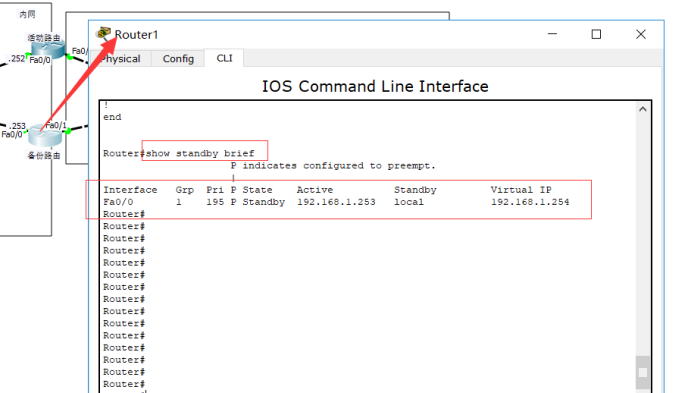

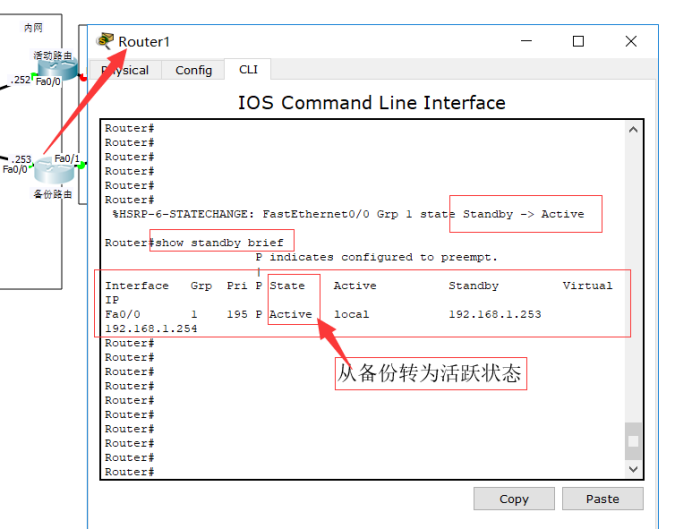

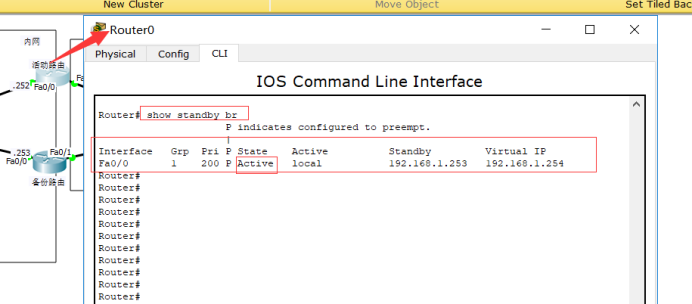

四．实验结果 1.查看状态 2.当活跃路由器的f0/1发生故障，自动通过备份路由器
