网络安全-HSRP+三层交换机配置

星球守护者 发布时间：2019-08-10 13:43:20 ，浏览量：5

一．实验要求 在这里插入图片描述 二．实验思路 1.配内网 IP二层交换机： trunk vtp 创建vlan 端口划分vlan 2.配置三层交换机+HSRP 三层交换机 trunk 查看vlan 配置vlan ip 在vlan里面做热备份 3.出口路由配置浮动路由 开启路由功能配置IP， 静态路由路由器： 配 IP，配浮动路由 三．实验操作

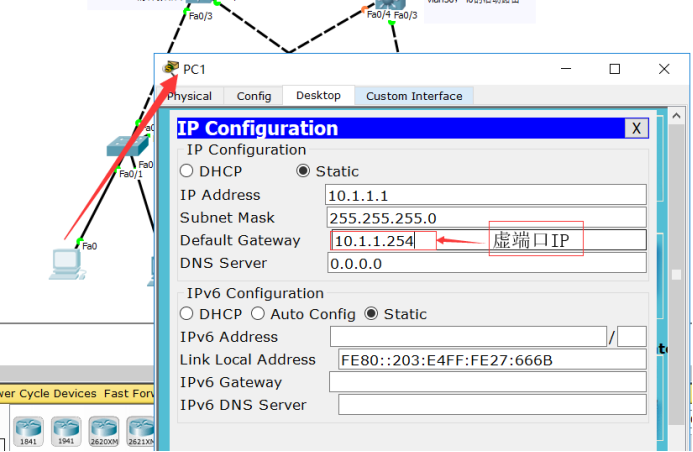

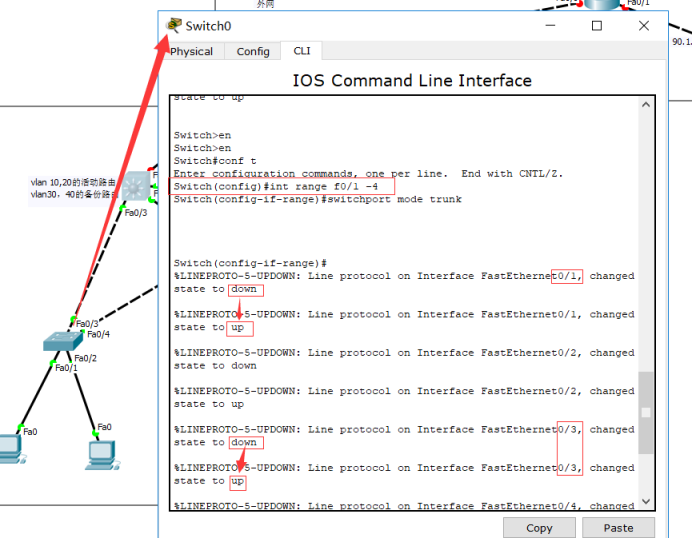

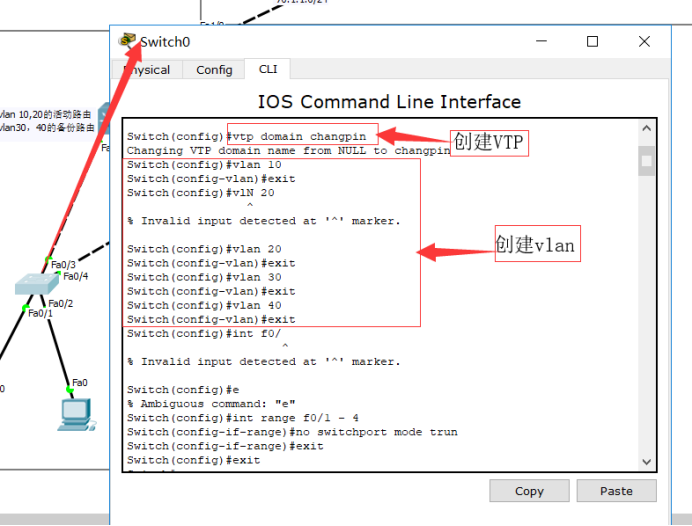

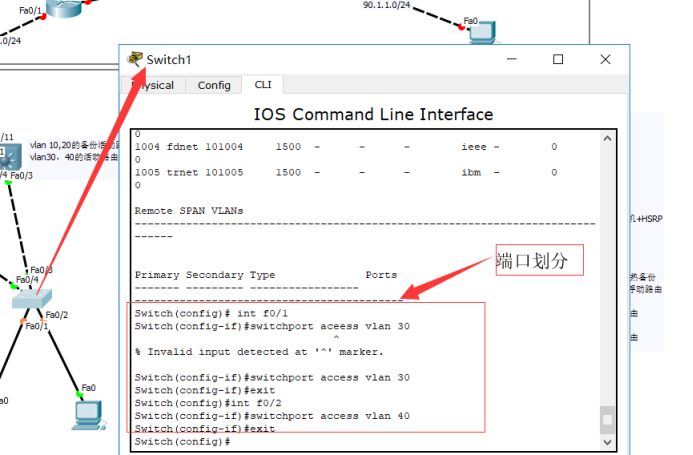

  1. 配内网 IP 二层交换机 在这里插入图片描述 在这里插入图片描述 在这里插入图片描述 在这里插入图片描述

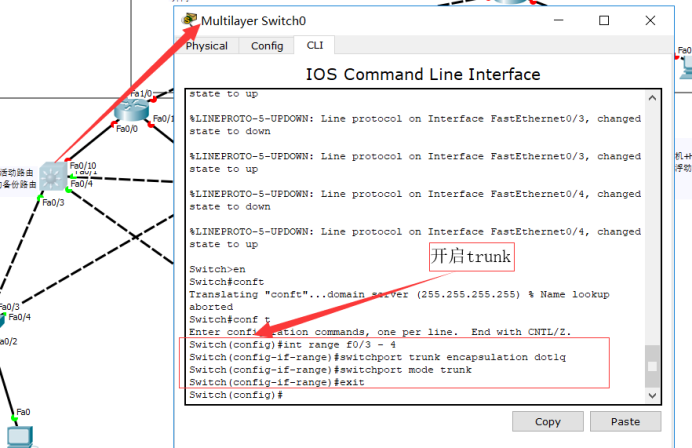

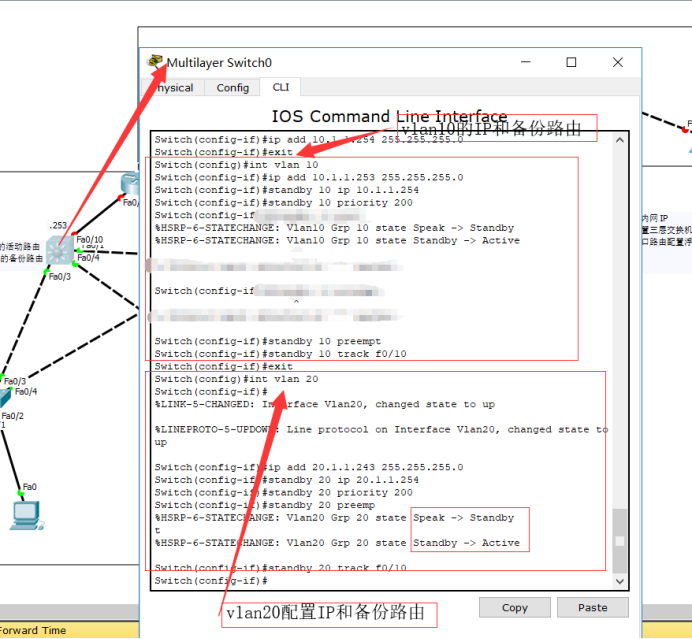

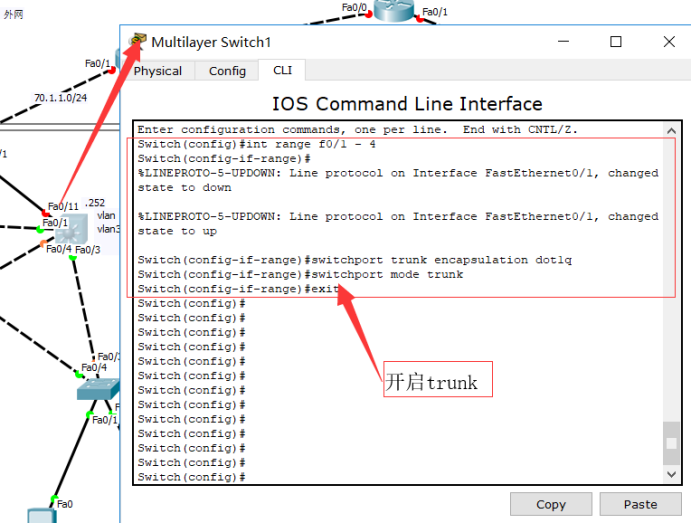

  2. 配置三层交换机+HSRP 在这里插入图片描述 在这里插入图片描述 在这里插入图片描述 在这里插入图片描述

在这里插入图片描述在这里插入图片描述 在这里插入图片描述

在这里插入图片描述

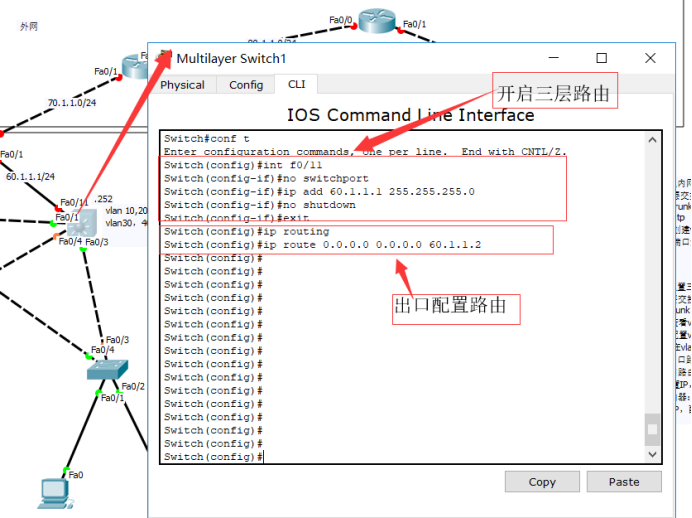

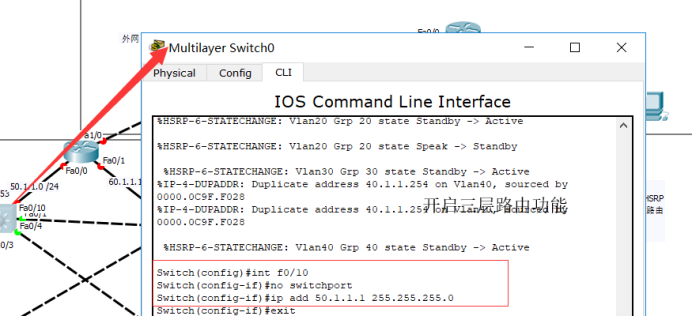

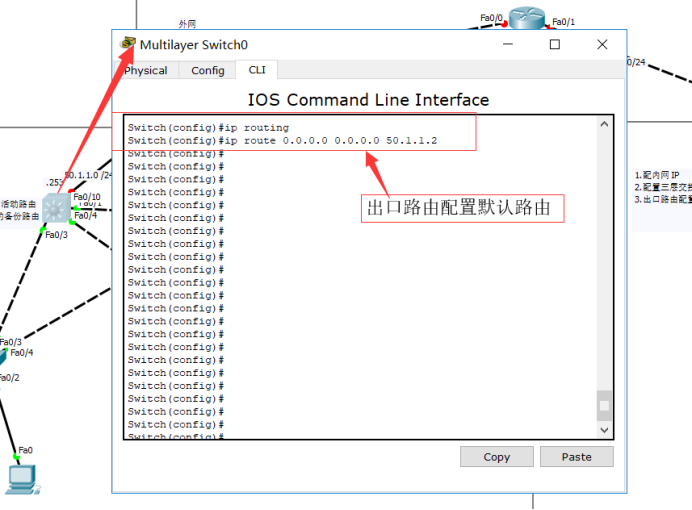

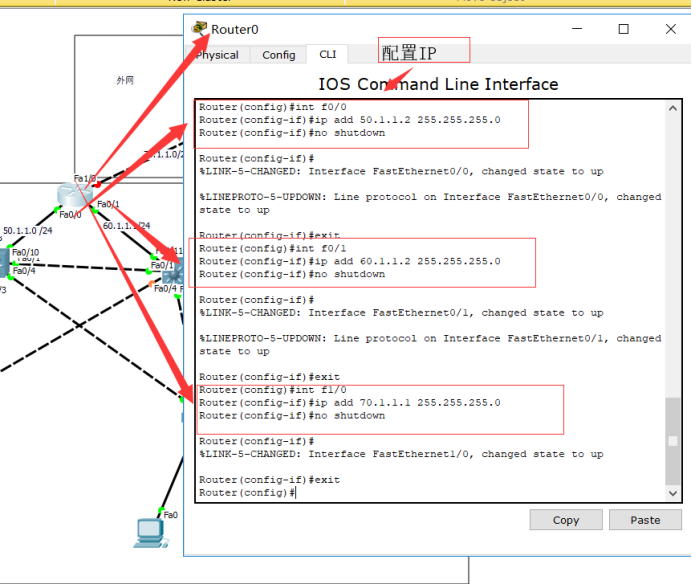

  1. 出口路由配置浮动路由 在这里插入图片描述 在这里插入图片描述

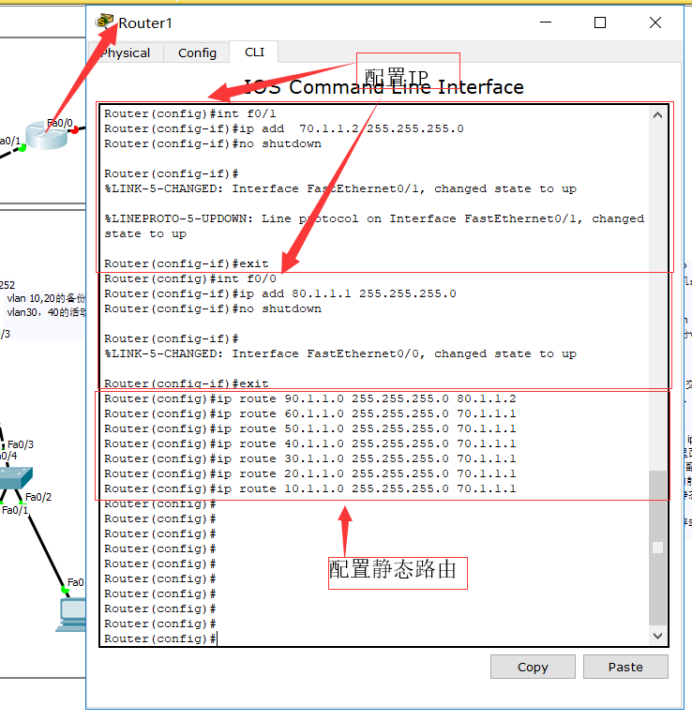

4.配置外网路由器

在这里插入图片描述 在这里插入图片描述 四．实验结果

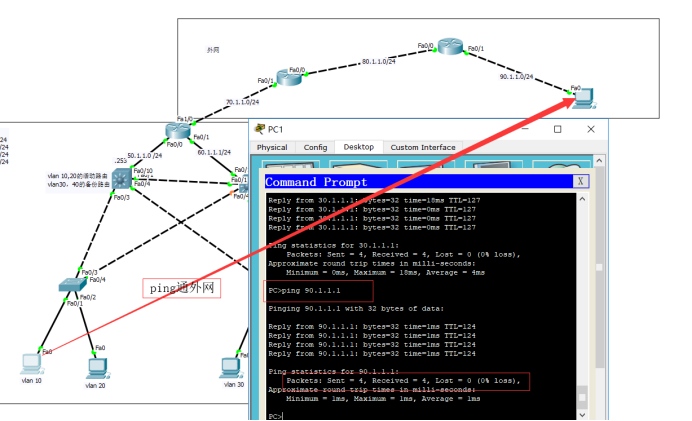

  1. 全网互通

在这里插入图片描述 在这里插入图片描述

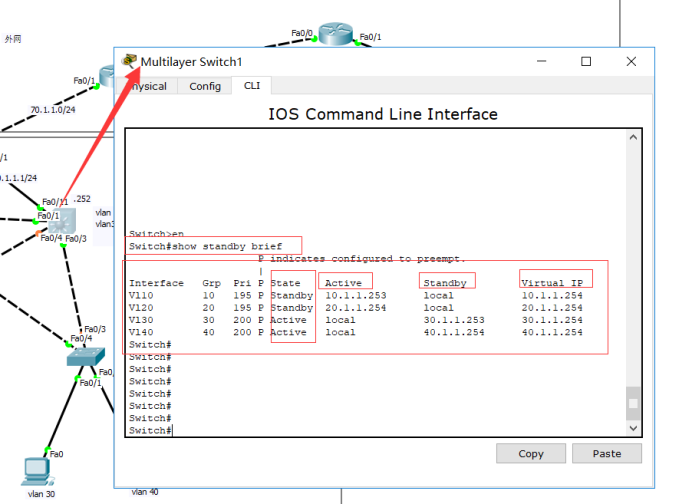

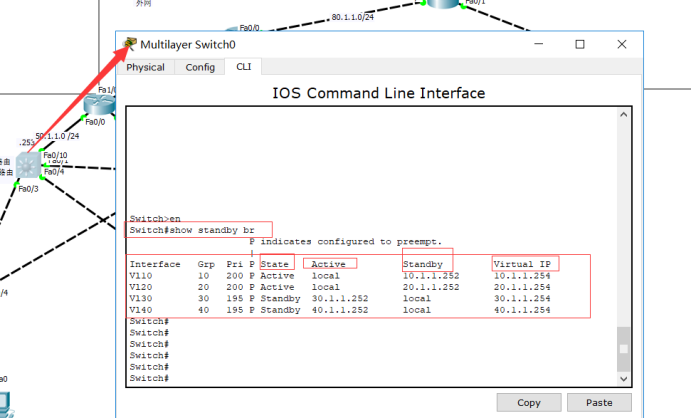

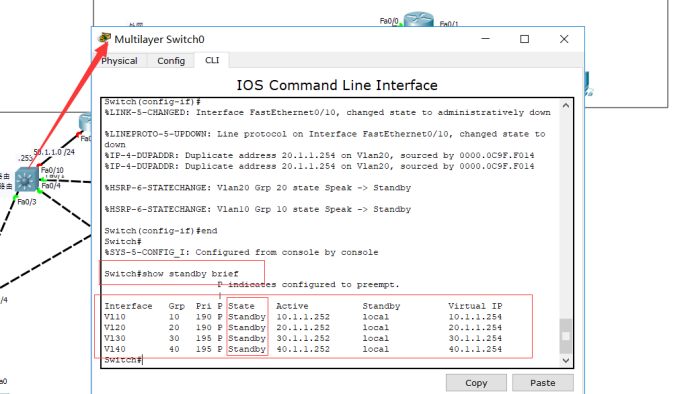

  1. 查看两个三层交换机的初始状态 在这里插入图片描述 在这里插入图片描述

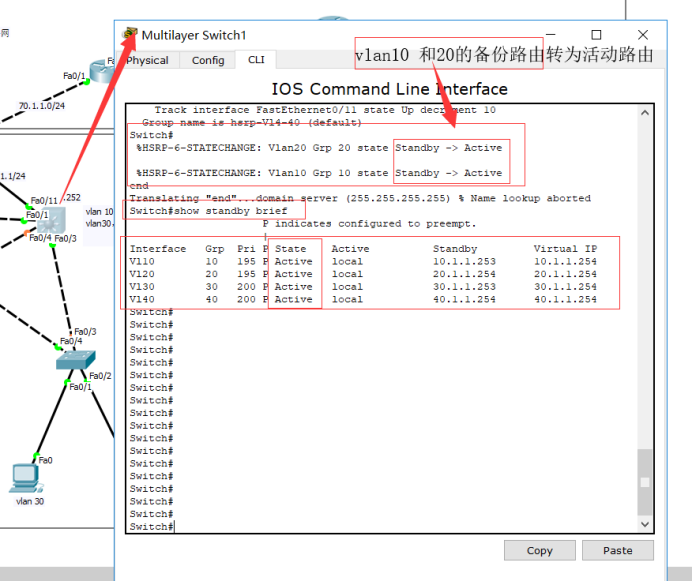

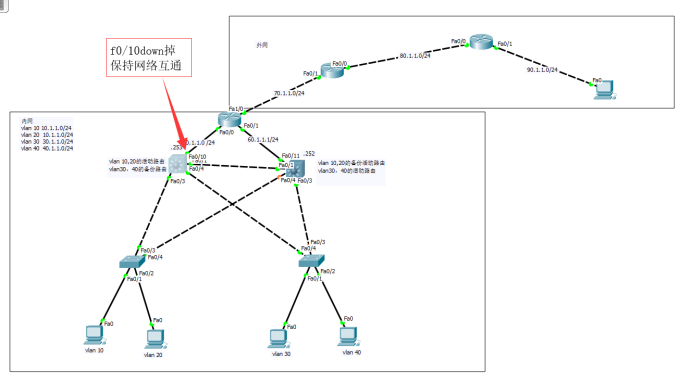

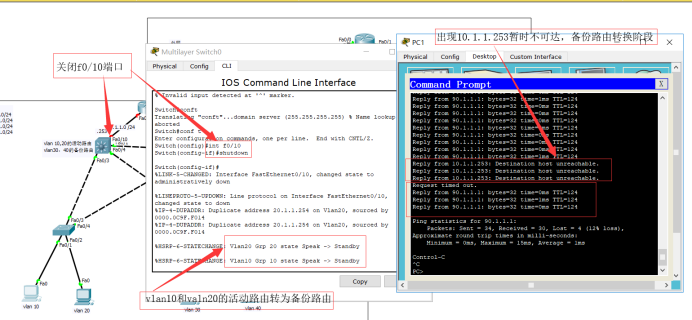

  2. down掉接口，查看状态

在这里插入图片描述在这里插入图片描述 在这里插入图片描述
