数据链路层

数据链路层（2层 Data Link Layer）

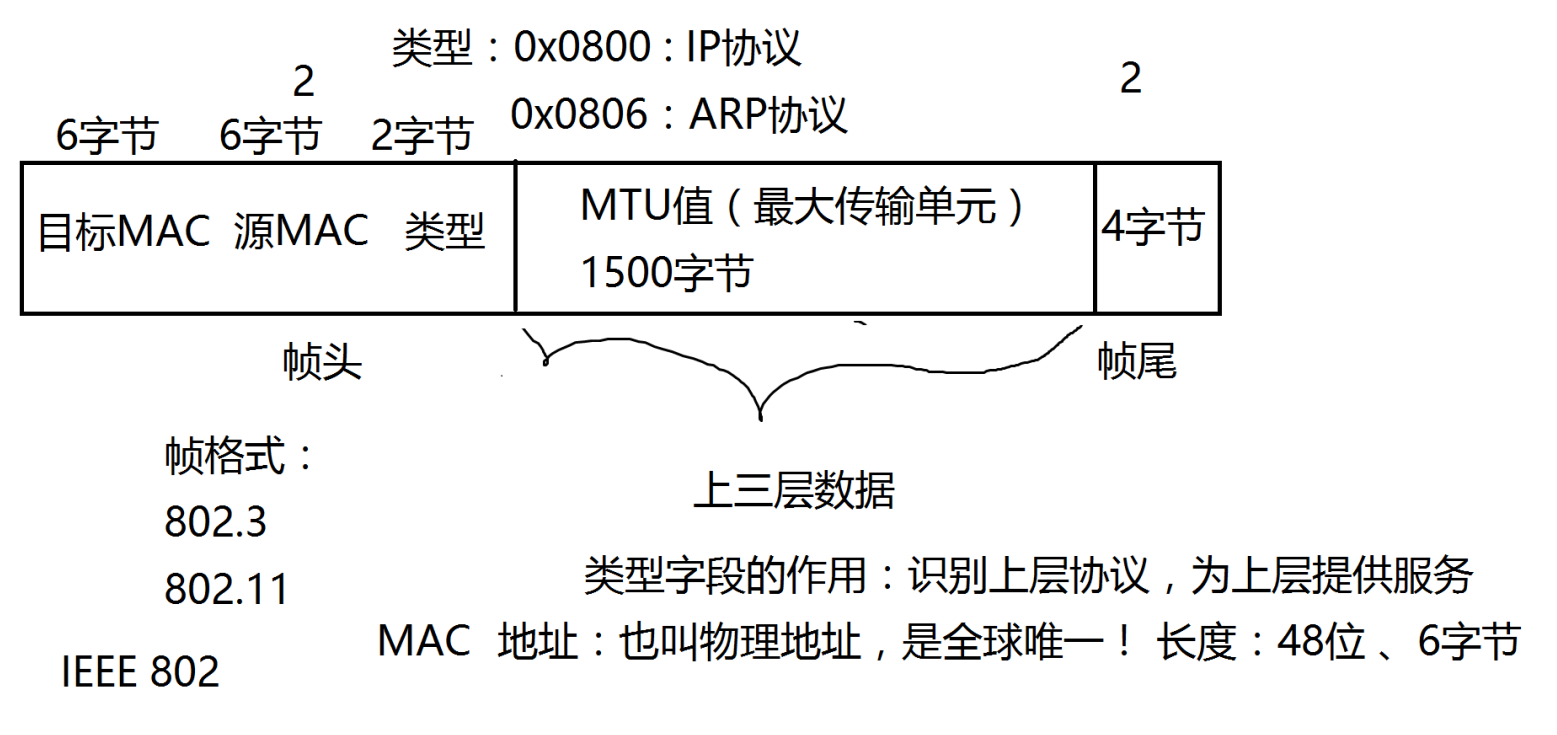

1.属于2层 2.传输单元：帧 3.帧结构:

帧头：6+6+2=14字节 MTU值：1500字节 帧尾：4字节

帧头内容：目标MAC、源MAC、类型 类型的作用：识别上层协议 0x0800：上层为IP协议 0x0806：上层为ARP协议 0x代表16进制 **4.工作在数据链路层的设备**：交换机/网卡

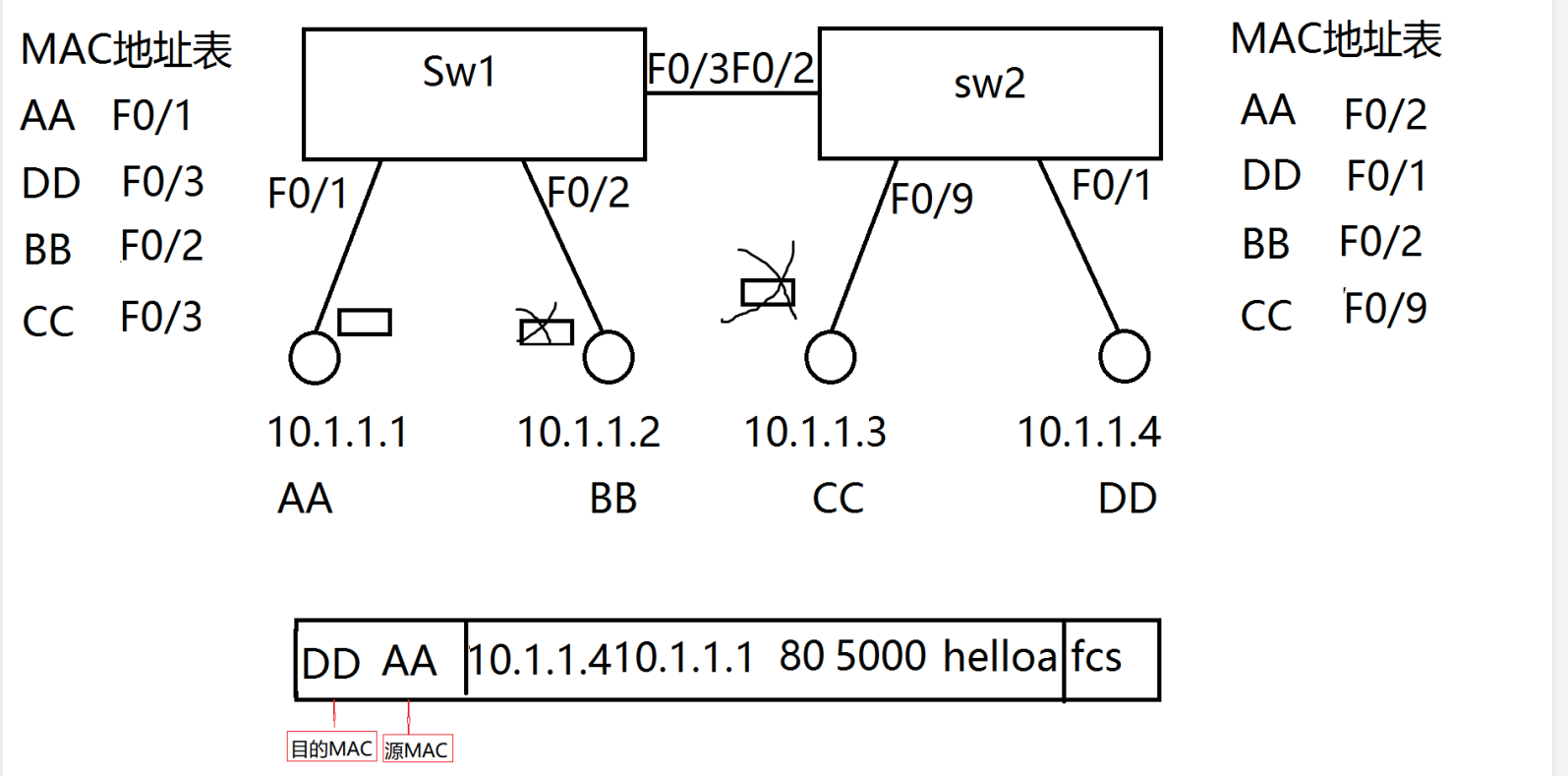

5.交换机工作原理：

收到一个数据帧后：
1.首先学习帧中的源MAC地址来形成MAC地址表
2.然后检查帧中的目标MAC地址，并匹配MAC地址表：
   如表中有匹配项，则单播转发
   如表中无匹配项，则除接受端口外广播转发
3.MAC地址表的老化时间默认是300秒（可修改）

6.交换机的端口： E 10Mb F 100Mb G 1000Mb Te 10000Mb

F0/1的含义:
0模块号
1接口号

接口速率自适应：1000/100/10M自适应 速率工作模式可以为10,100,1000任何一种状态

端口状态：up/down

down的3中可能：
1）人工down掉
2）速率不匹配
3）双工模式不匹配（双工duplex）
   双工模式：单工、半双工、全双工

注意: 第一次配置网络设备，需要使用console线 在PC需要使用“超级终端”或其他软件。
