浮动路由配置

环境配置:

Packet Tracer 路由器 --2811

第一步:网络拓扑

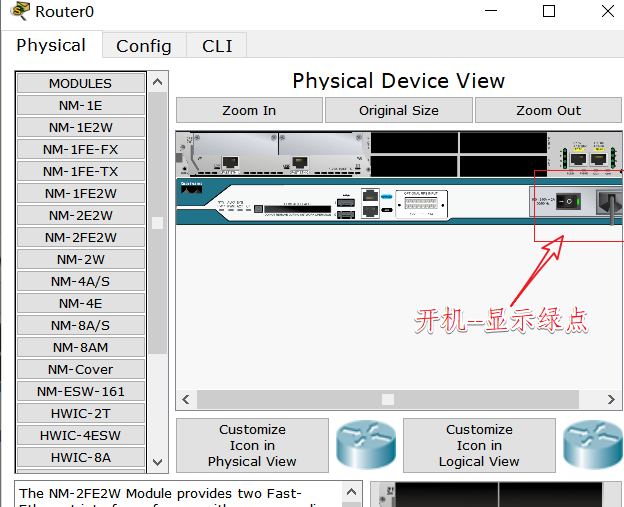

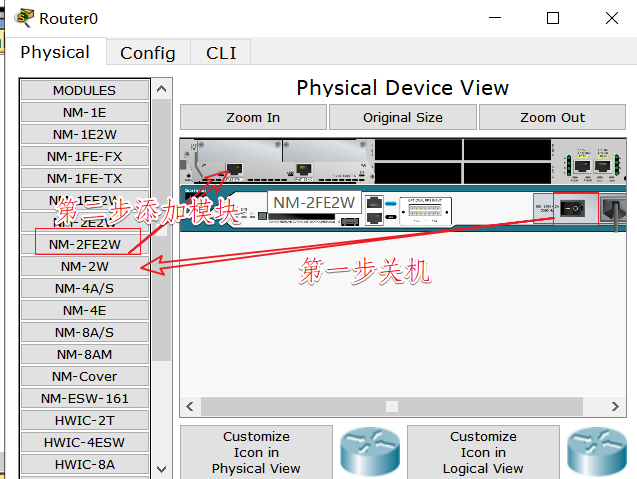

注意路由器添加模块 关机–>NM-2FE2W拖入模块

第二步:配置IP 主机IP配置

路由器IP配置

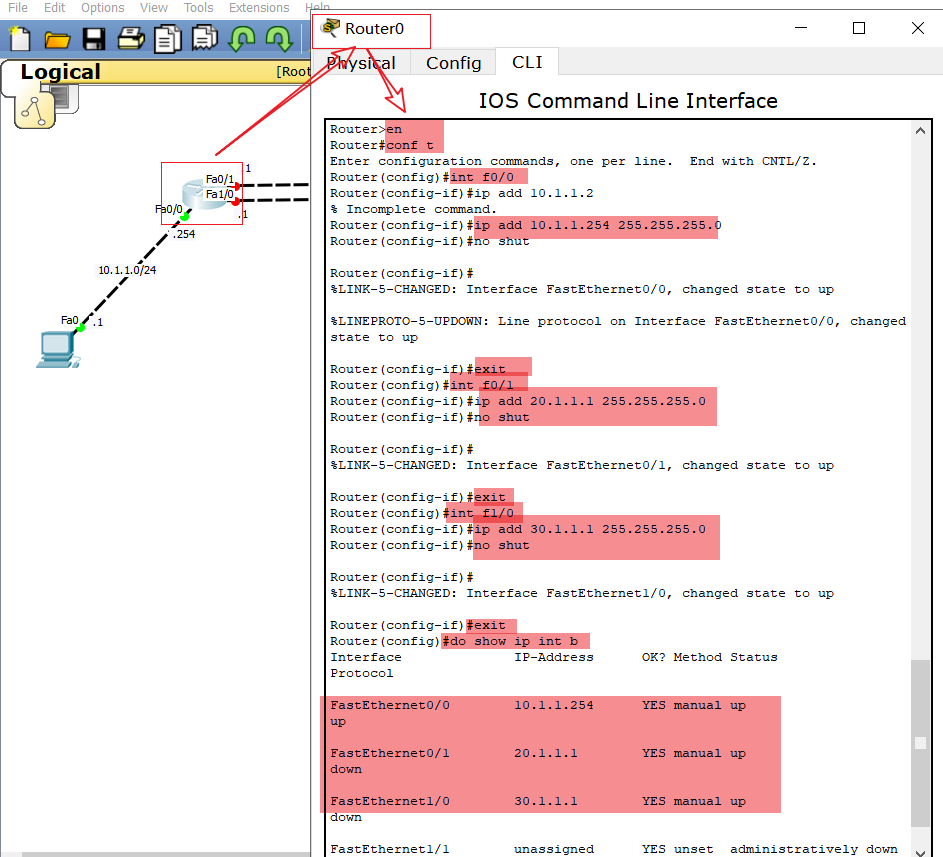

no Router>en Router#conf t Router(config)#int f0/0 Router(config-if)#ip add 10.1.1.254 255.255.255.0 Router(config-if)#no shut Router(config-if)#exit Router(config)#int f0/1 Router(config-if)#ip add 20.1.1.1 255.255.255.0 Router(config-if)#no shut Router(config-if)#exit Router(config)#int f1/0 Router(config-if)#ip add 30.1.1.1 255.255.255.0 Router(config-if)#no shut Router(config-if)#exit Router(config)#do show ip int b

no Router>en Router#conf t Enter configuration commands, one per line. End with CNTL/Z. Router(config)#int f0/0 Router(config-if)#ip add 40.1.1.254 255.255.255.0 Router(config-if)#no shut Router(config-if)#exit Router(config)#int f0/1 Router(config-if)#ip add 20.1.1.2 255.255.255.0 Router(config-if)#no shut Router(config-if)#exit Router(config)#int f1/0 Router(config-if)#ip add 30.1.1.2 255.255.255.0 Router(config-if)#no shut Router(config-if)#exit Router(config)#do show ip int b

第三步: 配置浮动路由

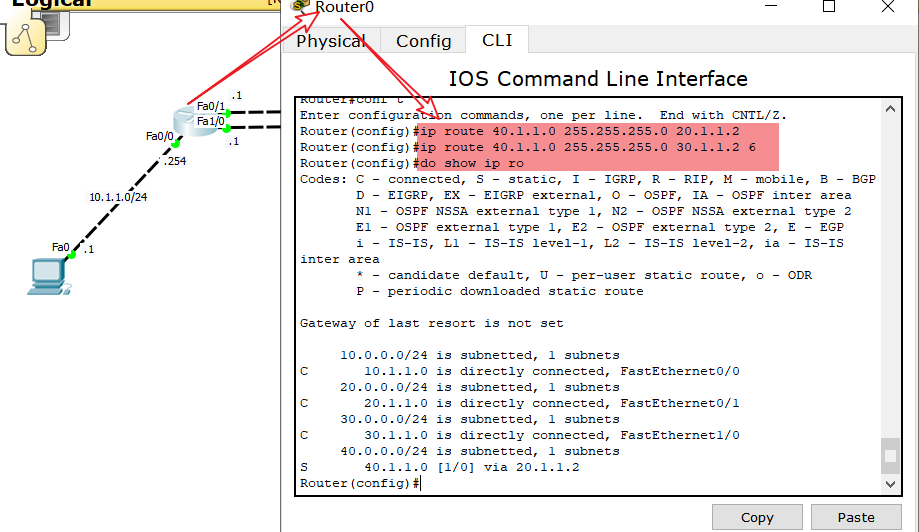

Router(config)#ip route 40.1.1.0 255.255.255.0 20.1.1.2 Router(config)#ip route 40.1.1.0 255.255.255.0 30.1.1.2 6 Router(config)#do show ip ro

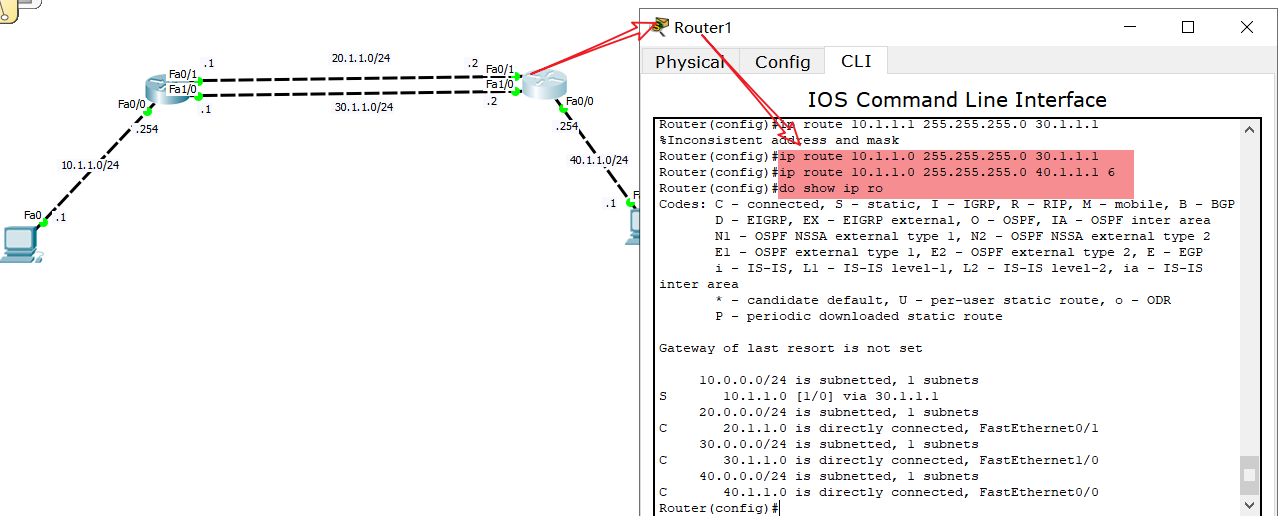

Router(config)#ip route 10.1.1.0 255.255.255.0 30.1.1.1 Router(config)#ip route 10.1.1.0 255.255.255.0 40.1.1.1 6 Router(config)#do show ip ro

第四步: 实验结果

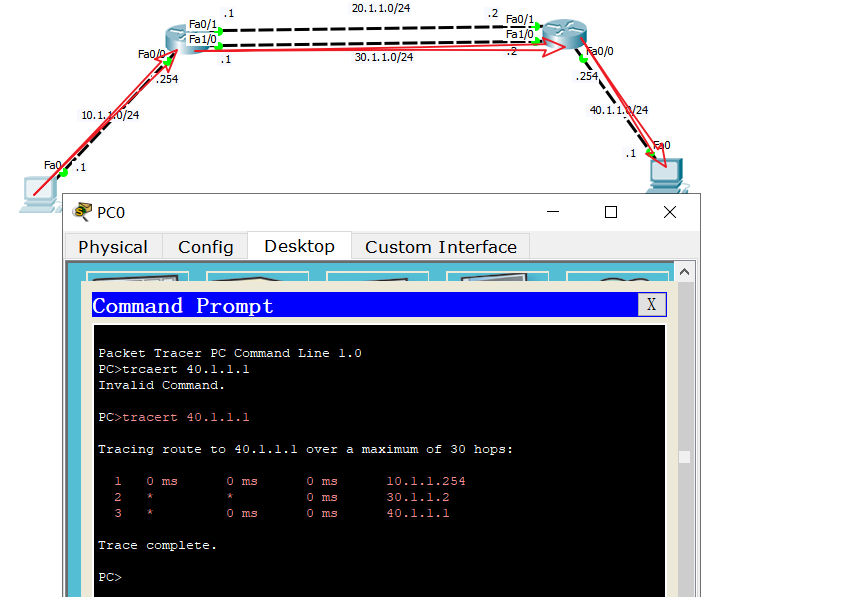

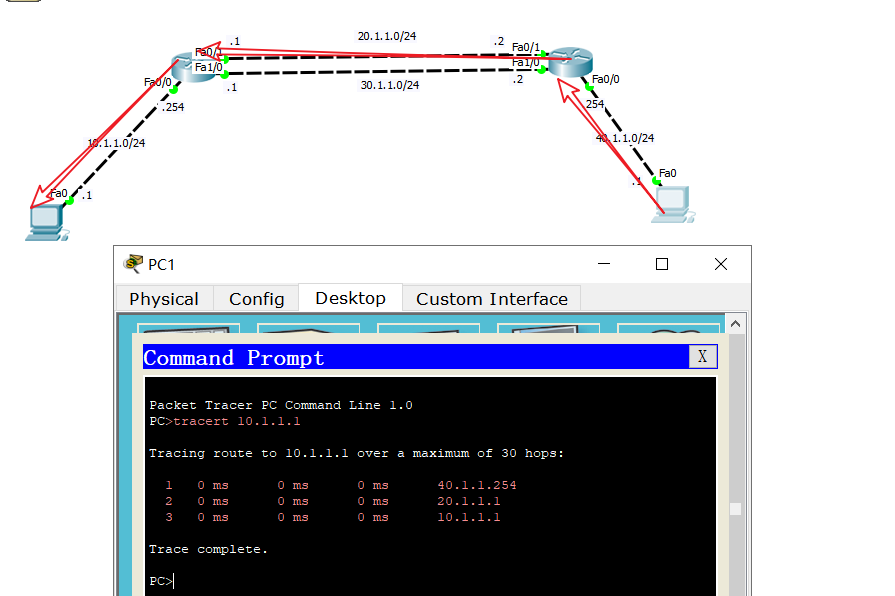

当20.1.1.0/24线路端发生故障，会自动切换到30.1.1.0/24线路
