单臂路由+DHCP+DNS实验拓扑图

第一步:单臂路由+DHC实验拓扑图

第二步:创建vlan,VTP

Switch>en Switch#conf t Enter configuration commands, one per line. End with CNTL/Z. Switch(config)#vtp domain wangwoll Changing VTP domain name from NULL to wangwoll Switch(config)#vlan 10 Switch(config-vlan)#exit Switch(config)#vlan 20 Switch(config-vlan)#exit Switch(config)#vlan 30 Switch(config-vlan)#exit Switch(config)#vlan 40 Switch(config-vlan)#exit Switch(config)#

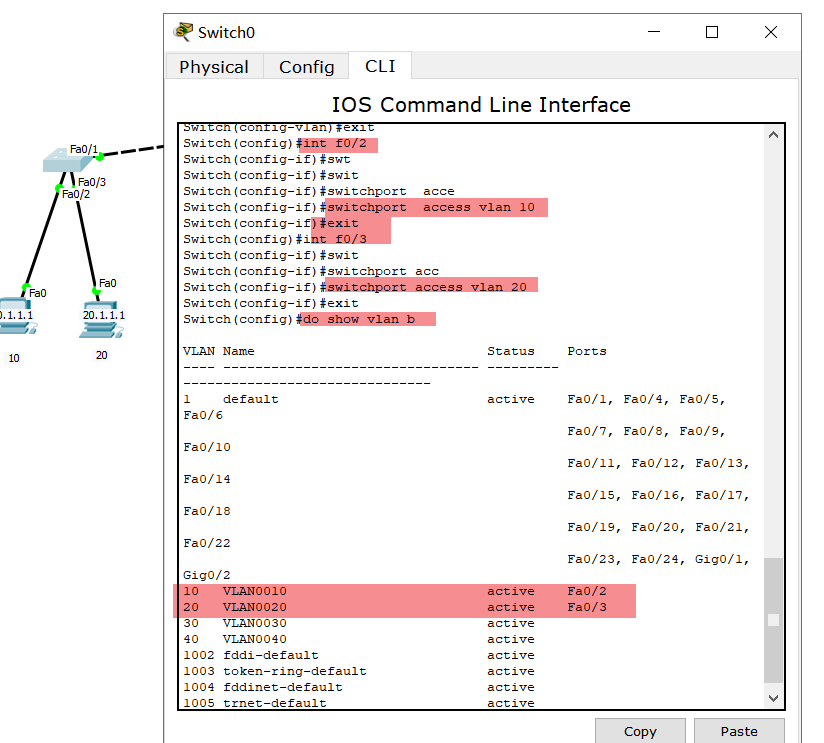

Switch(config)#int f0/2 Switch(config-if)#switchport access vlan 10 Switch(config-if)#exit Switch(config)#int f0/3 Switch(config-if)#switchport access vlan 20 Switch(config-if)#exit Switch(config)#int f0/1 Switch(config-if)#switchport mode trunk Switch(config)#do show vlan b

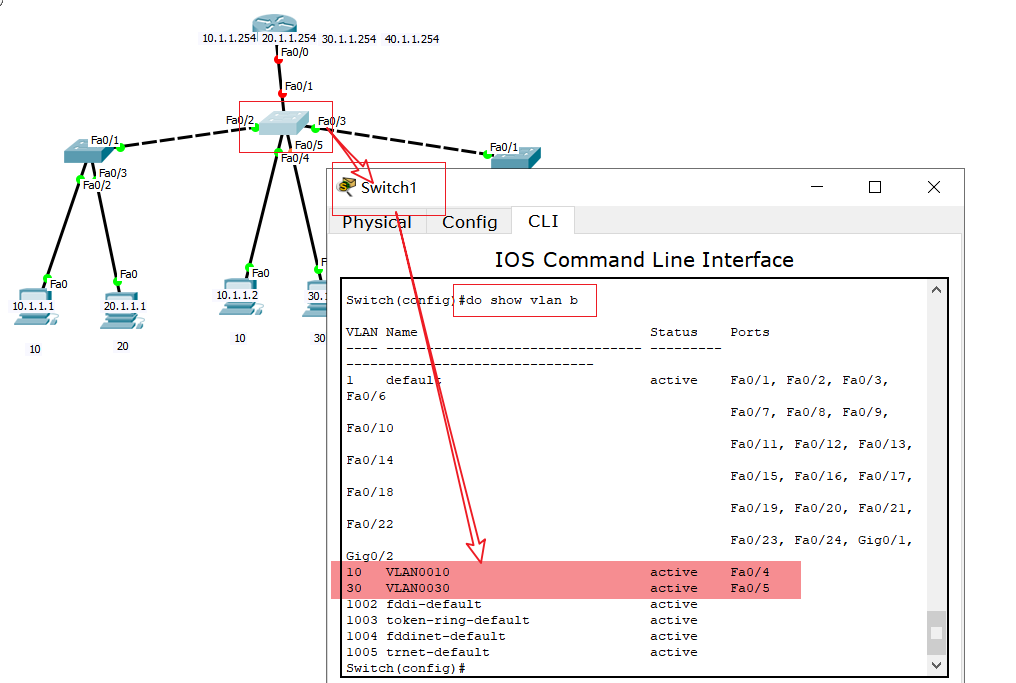

Switch(config)#int f0/4 Switch(config-if)#switchport access vlan 10 Switch(config-if)#exit Switch(config)#int f0/5 Switch(config-if)#switchport access vlan 30 Switch(config-if)#exit Switch(config)#int range f0/1 - 3 Switch(config-if-range)#swi mo tr Switch(config-if-range)#exit Switch(config)#do show vlan b

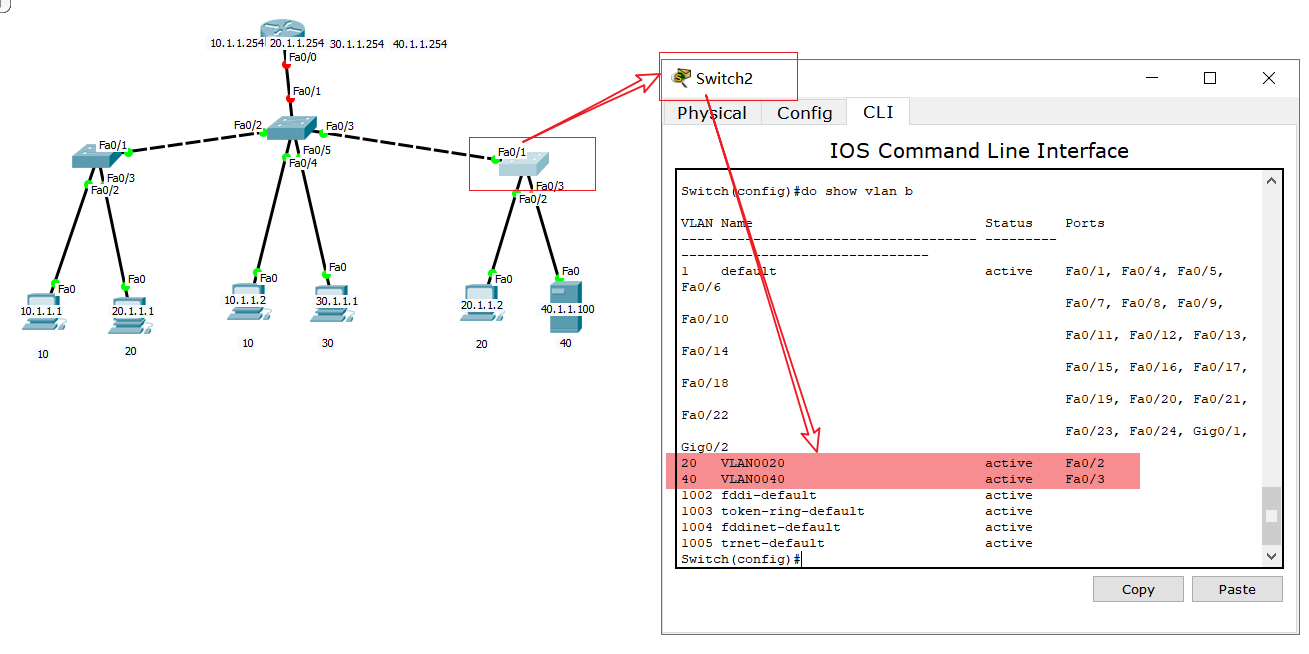

> Switch(config)#int f0/2 Switch(config-if)#switchport access vlan 10 Switch(config-if)#exit Switch(config)#int f0/3 Switch(config-if)#switchport access vlan 40 Switch(config-if)#exit Switch(config)#int f0/1 Switch(config-if)#switchport mode trunk Switch(config)#do show vlan b

第三步:单臂路由

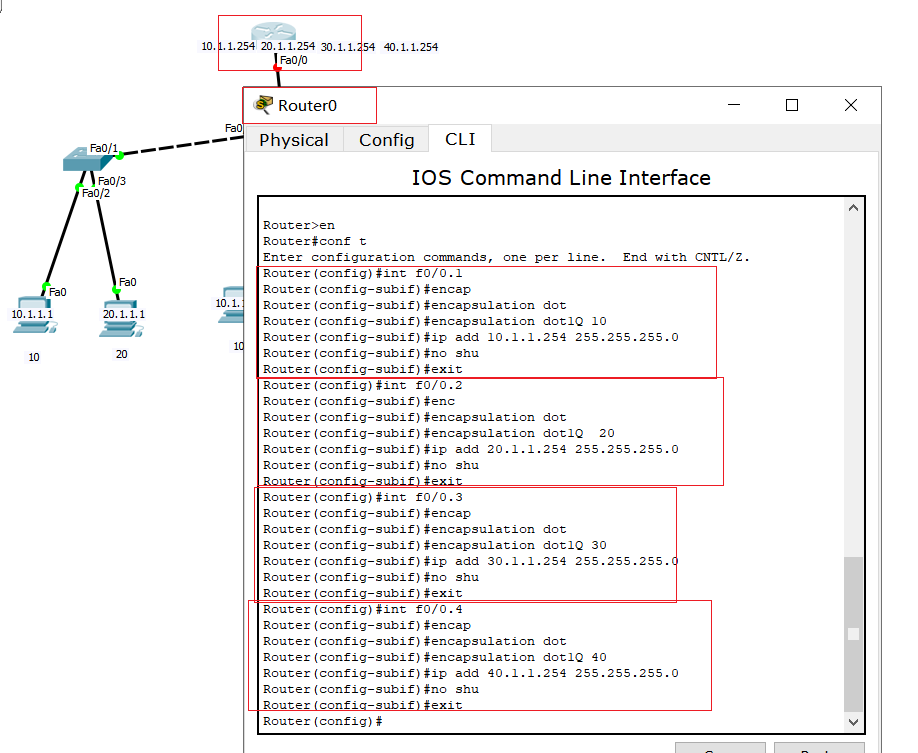

Router>en Router#conf t Enter configuration commands, one per line. End with CNTL/Z. Router(config)#int f0/0.1 Router(config-subif)#encap Router(config-subif)#encapsulation dot Router(config-subif)#encapsulation dot1Q 10 Router(config-subif)#ip add 10.1.1.254 255.255.255.0 Router(config-subif)#no shu Router(config-subif)#exit Router(config)#int f0/0.2 Router(config-subif)#enc Router(config-subif)#encapsulation dot Router(config-subif)#encapsulation dot1Q 20 Router(config-subif)#ip add 20.1.1.254 255.255.255.0 Router(config-subif)#no shu Router(config-subif)#exit Router(config)#int f0/0.3 Router(config-subif)#encap Router(config-subif)#encapsulation dot Router(config-subif)#encapsulation dot1Q 30 Router(config-subif)#ip add 30.1.1.254 255.255.255.0 Router(config-subif)#no shu Router(config-subif)#exit Router(config)#int f0/0.4 Router(config-subif)#encap Router(config-subif)#encapsulation dot Router(config-subif)#encapsulation dot1Q 40 Router(config-subif)#ip add 40.1.1.254 255.255.255.0 Router(config-subif)#no shu Router(config-subif)#exit Router(config-)#int f0/0 Router(config-if)#no shut Router(config-if)#exit

第四步:DHCP动态获取IP地址 方法:利用路由器部署

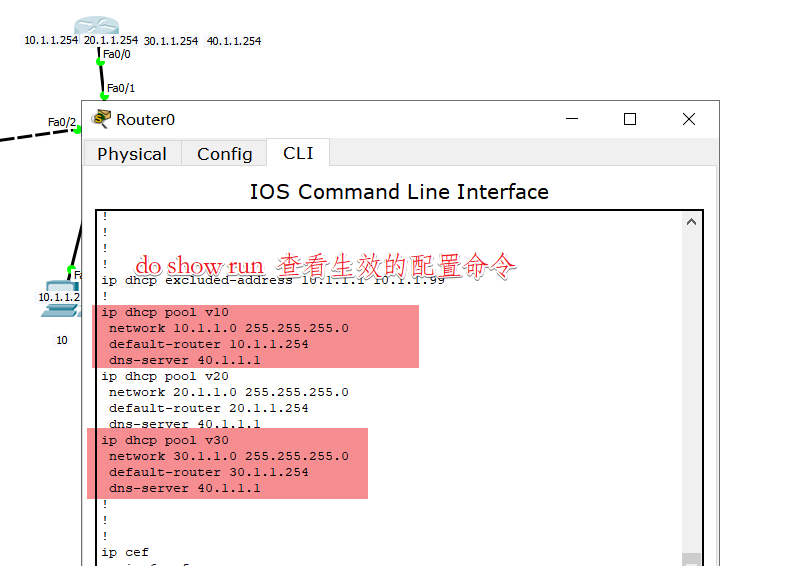

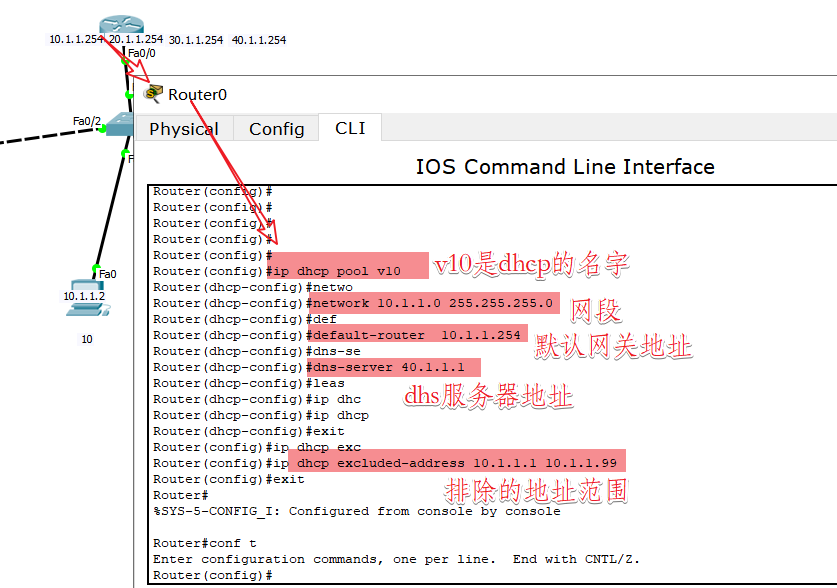

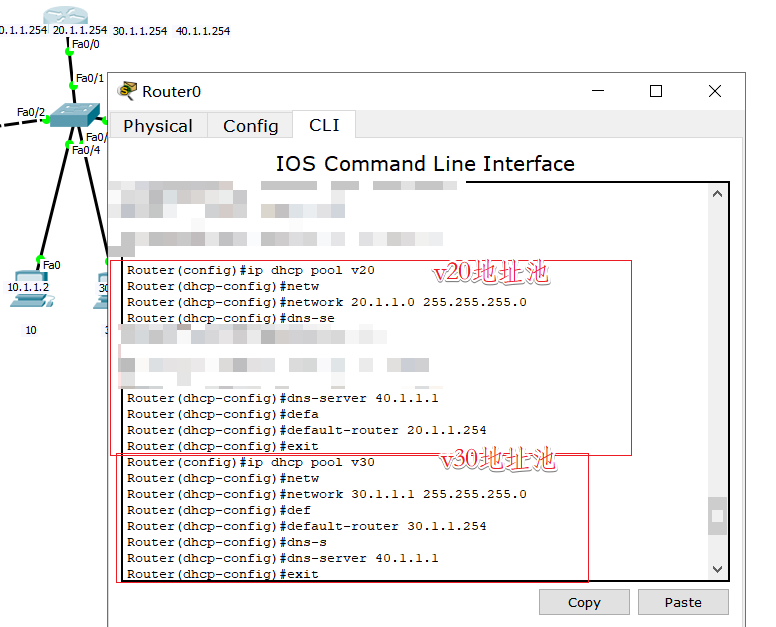

Router(config)#ip dhcp pool v10 Router(dhcp-config)#network 10.1.1.0 255.255.255.0 Router(dhcp-config)#default-router 10.1.1.254 Router(dhcp-config)#dns-server 40.1.1.1 Router(dhcp-config)#exit Router(config)#ip dhcp excluded-address 10.1.1.1 10.1.1.99 Router(config)#exit Router(config)#ip dhcp pool v20 Router(dhcp-config)#netw Router(dhcp-config)#network 20.1.1.0 255.255.255.0 Router(dhcp-config)#dns-server 40.1.1.1 Router(dhcp-config)#default-router 20.1.1.254 Router(dhcp-config)#exit Router(config)#ip dhcp pool v30 Router(dhcp-config)#network 30.1.1.1 255.255.255.0 Router(dhcp-config)#default-router 30.1.1.254 Router(dhcp-config)#dns-server 40.1.1.1 Router(dhcp-config)#exit

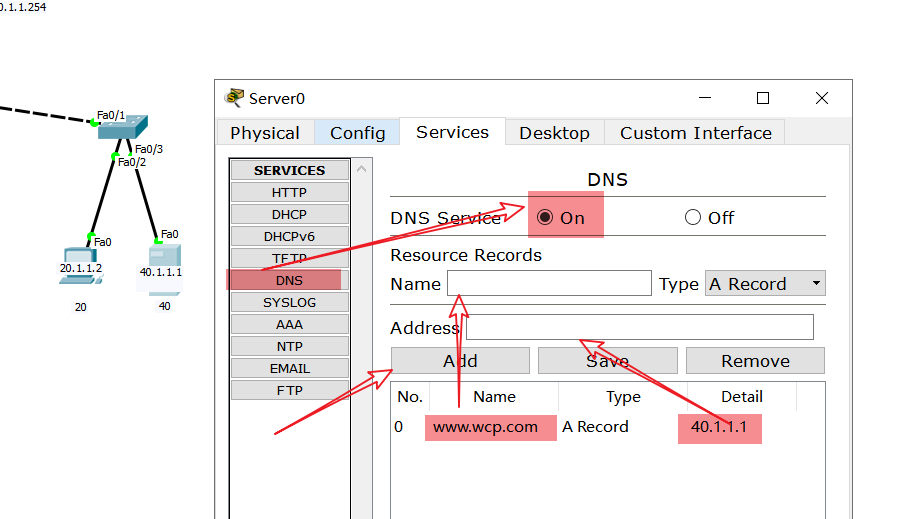

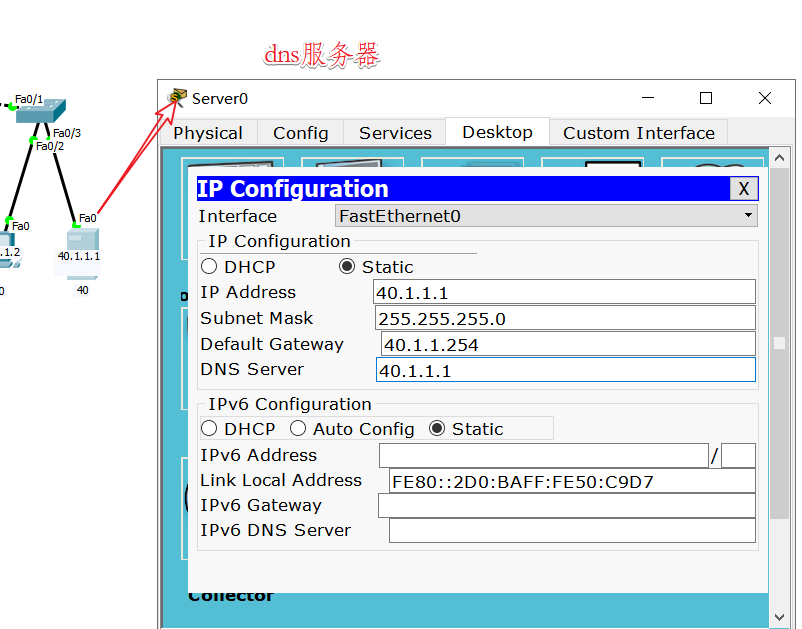

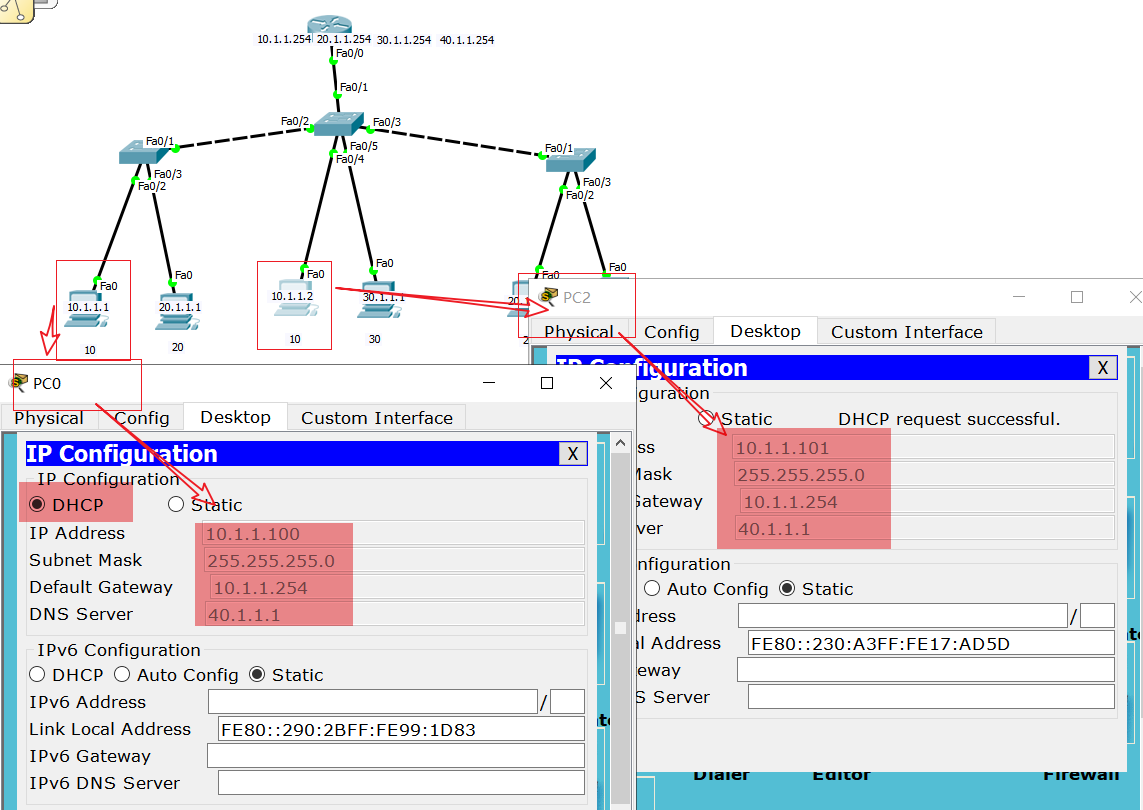

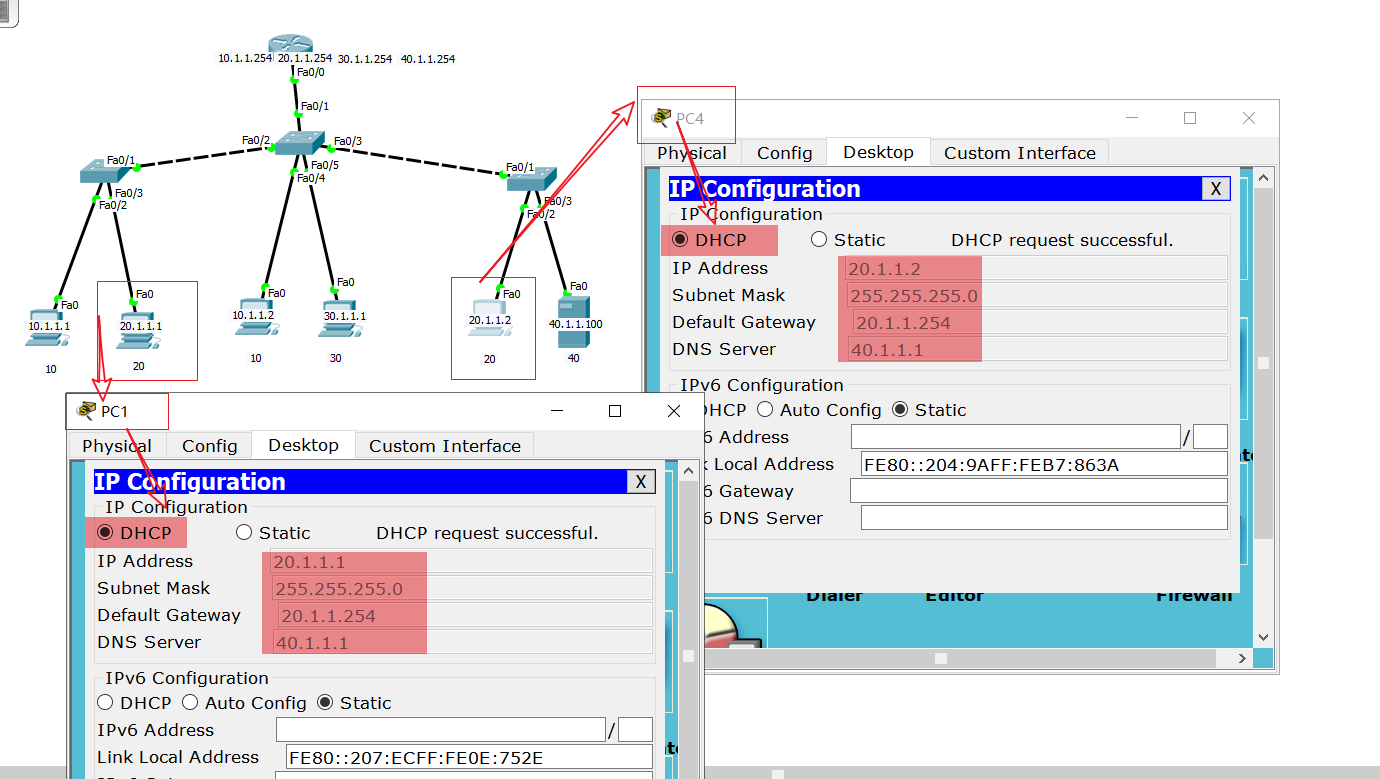

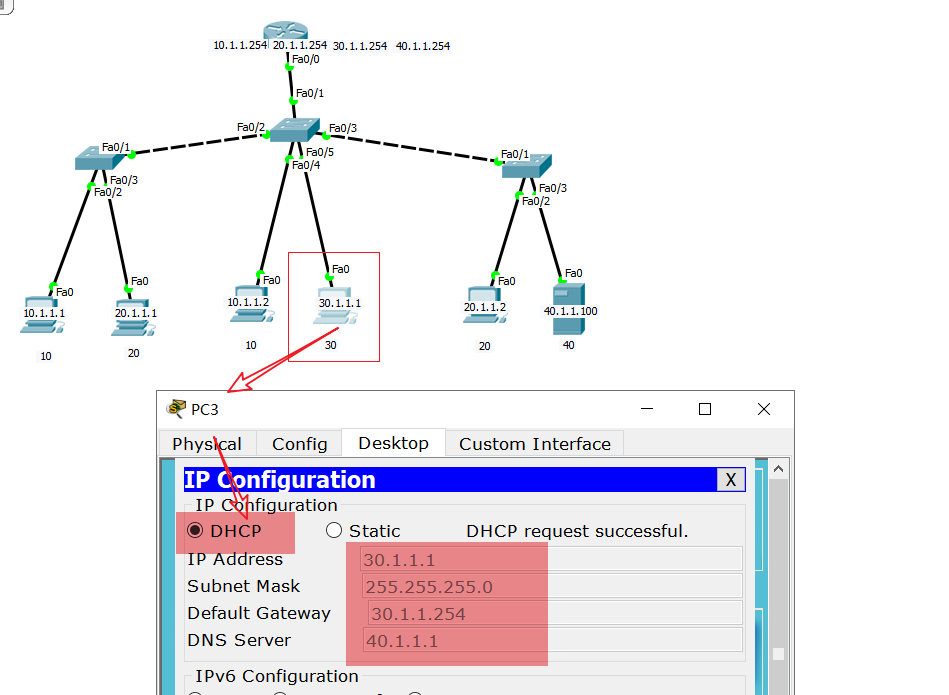

第五步:实验结果

单臂路由缺点： 1.网络瓶颈 2.容易发生单点物理故障 （所有的子接口依赖于总物理接口） 3.VLAN间通信的每一个帧都进行单独路由
