基于图像的三维模型重建——相机模型与对极几何

点击上方“3D视觉工坊”，选择“星标”

干货第一时间送达

作者：梦寐mayshine

https://zhuanlan.zhihu.com/p/129681081

本文转载自知乎，作者已授权，未经许可请勿二次转载。

相机模型：针孔相机模型（普通相机）+ 鱼眼相机模型（视角更广，飞行器，无人机等）

针孔相机模型-成像过程 一、针孔相机模型——外参数矩阵

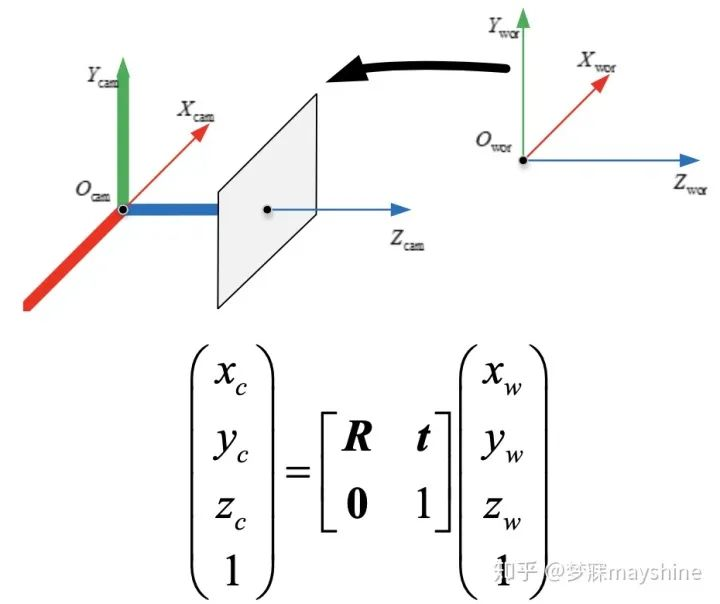

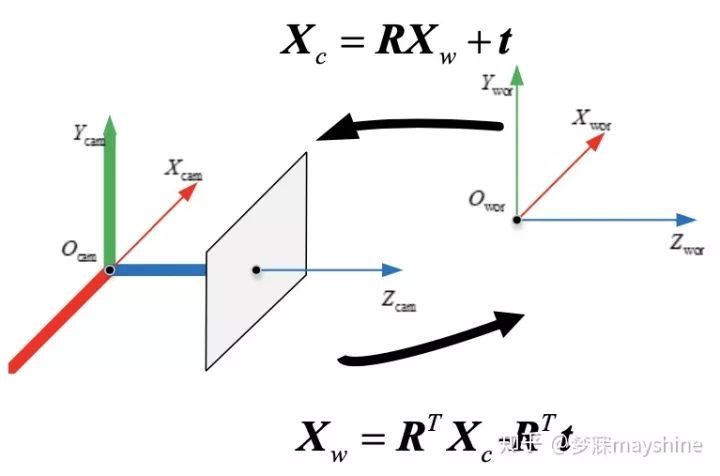

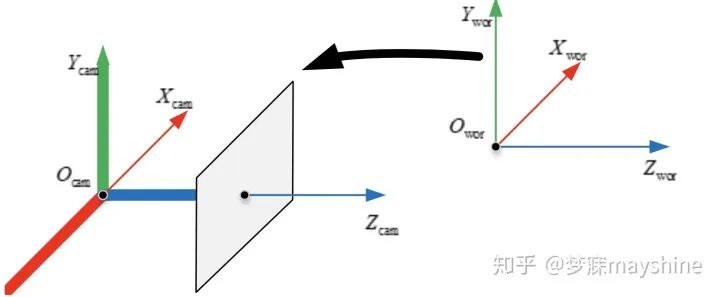

1.点的世界坐标系到相机坐标系（右手坐标系）

• 世界坐标系：可以定义空间中任意一个位置，原点位置+三个坐标轴方向=坐标系姿态

• 相机坐标系：定义在相机上，原点是相机中心，z轴沿着相机朝向，需要定义Y轴上下

• 点的世界坐标：

• 点相机坐标：

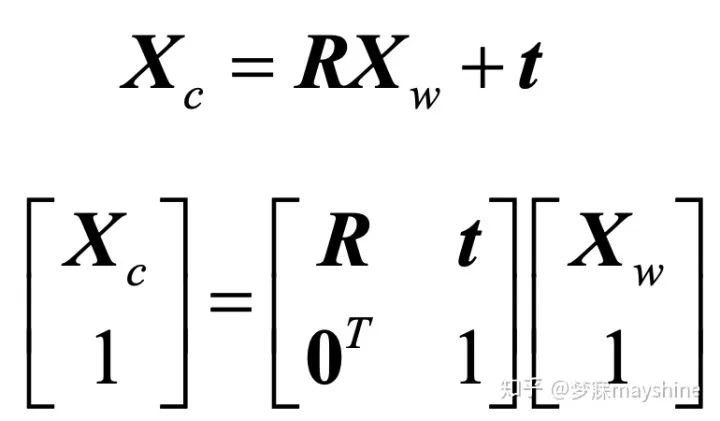

• 刚体变换：旋转+平移 -> 齐次坐标形式

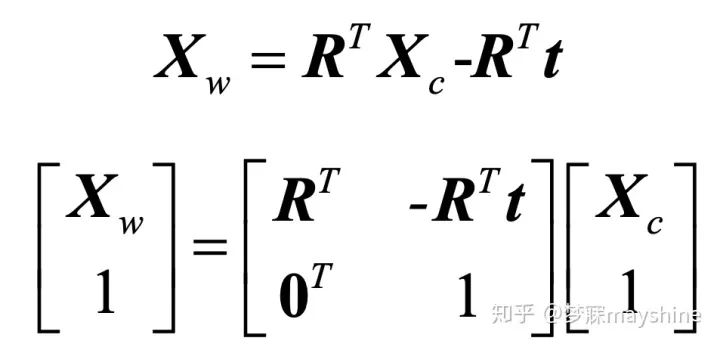

• 逆变换：

2. 相机中心在世界坐标系中的位置

• ：相机中心在相机坐标系中的坐标

• ：相机中心在世界坐标系中的坐标

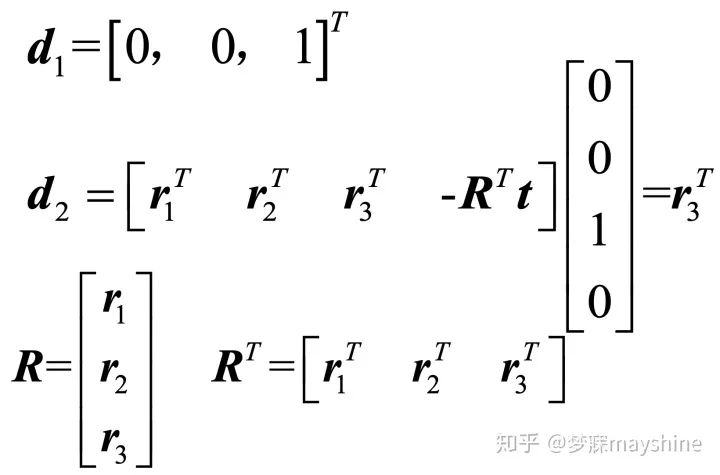

3. 相机朝向（z轴）在世界坐标系中的方向

•

• 旋转矩阵第三行

• 相机坐标系中z轴上的一点

•

二、针孔相机模型——内参数矩阵

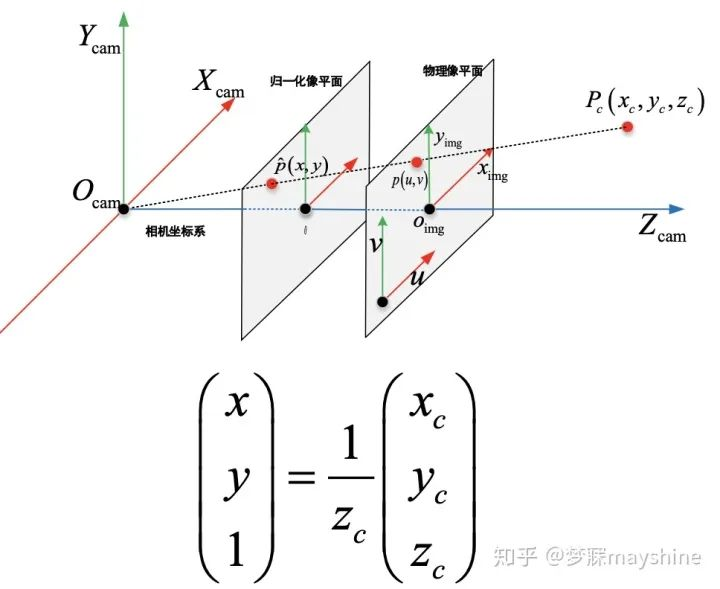

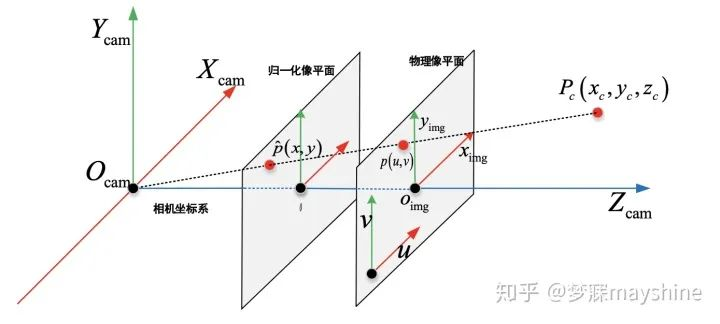

1.相机坐标系到归一化像平面坐标系

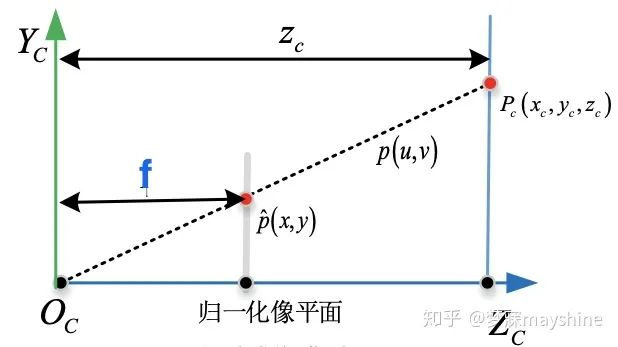

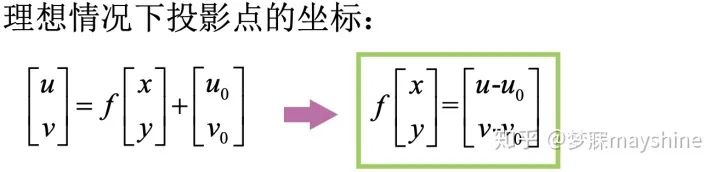

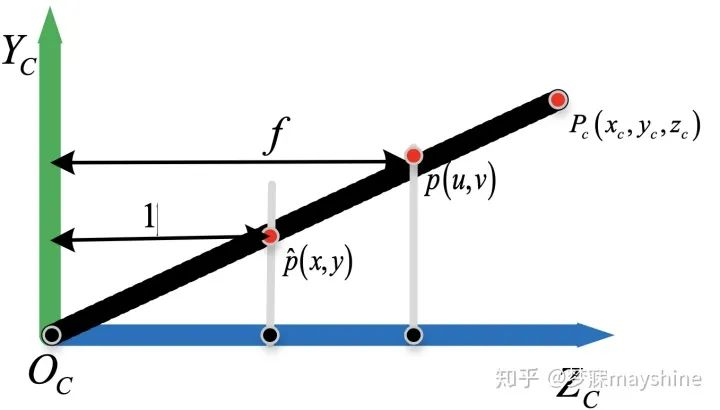

归一化像平面是虚拟的平面坐标，它与物理像平面平行，且距离相机光心距离为f=1

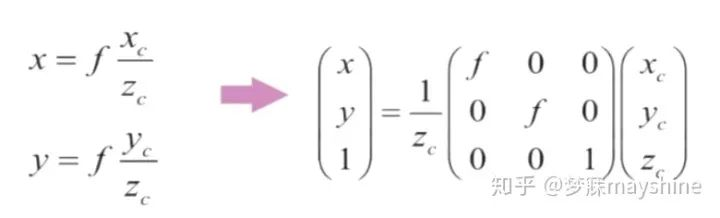

2.归一化像平面标系到物理像平面坐标系 ——小孔成像过程

物理像平面是实际存在的平面，它是相机CCD阵列所在的平面

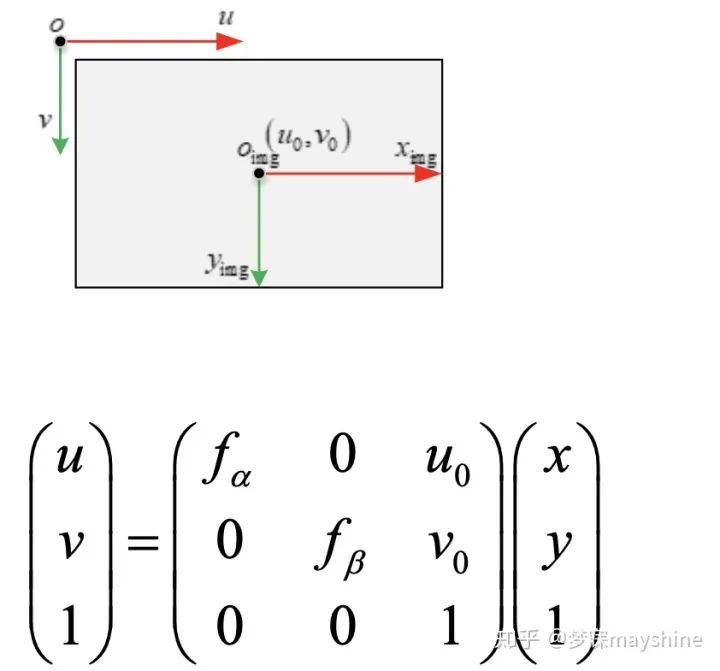

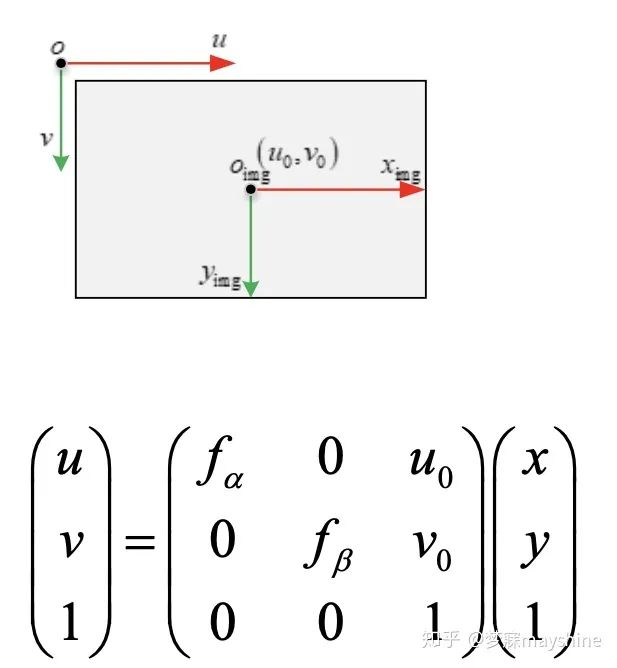

3.归一化像平面到像素坐标系

一般以左上角为坐标原点，需要进行坐标系平移

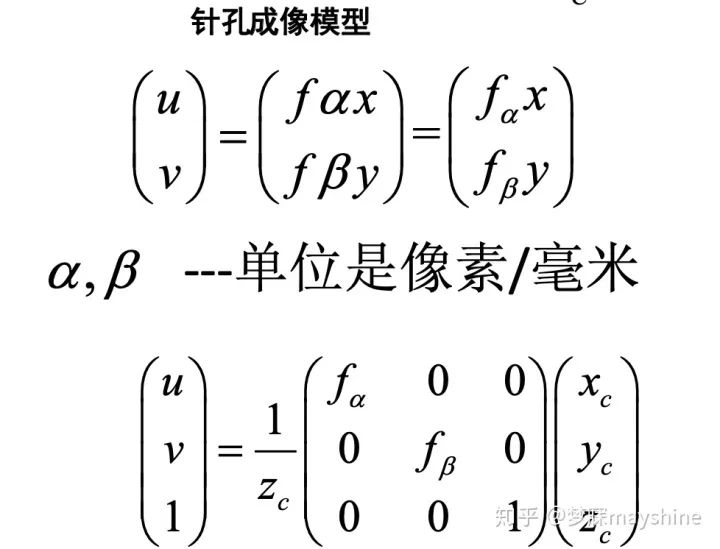

正方形->像素一样, 单位是像素/毫米

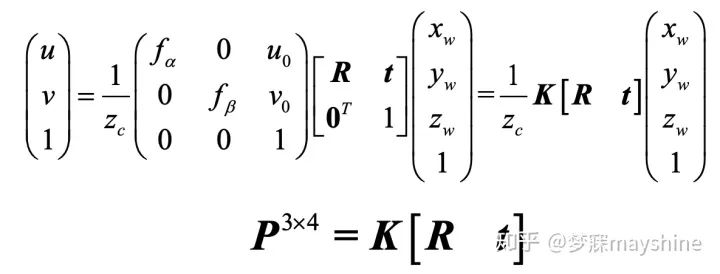

三、针孔相机模型——透视矩阵

步骤1：世界坐标系->刚体变化（旋转+平移）=外参数->相机坐标系

步骤2：相机坐标系->投影=内参数->相平面

步骤3：相平面->像素坐标变换=内参数->像素

• 姿态估计：6个外参数 R,t

• 相机标定：5个内参数：  (k1,k2为径向畸变系数)

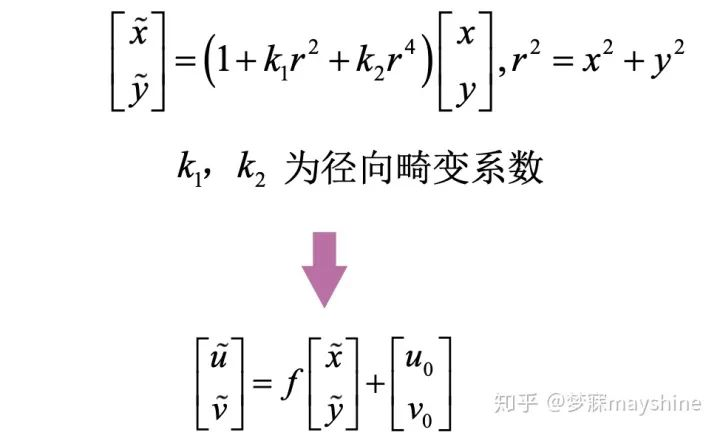

四、针孔相机模型——径向畸变

1.成因：透镜不能完全满足针孔模型假设

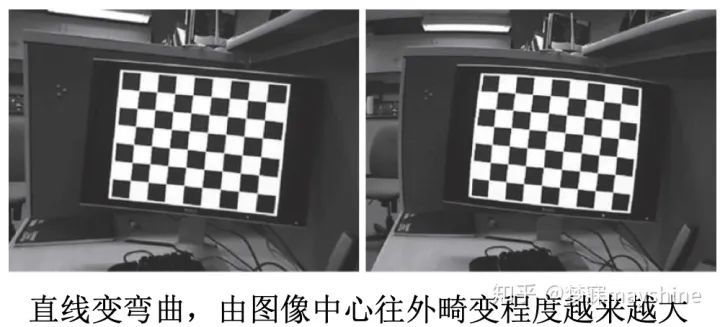

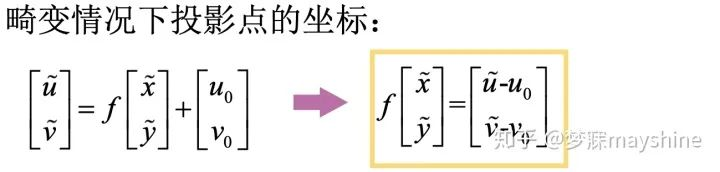

• 近焦容易发生，可能产生更高阶只取两阶，越偏离图像中心畸变效果越明显

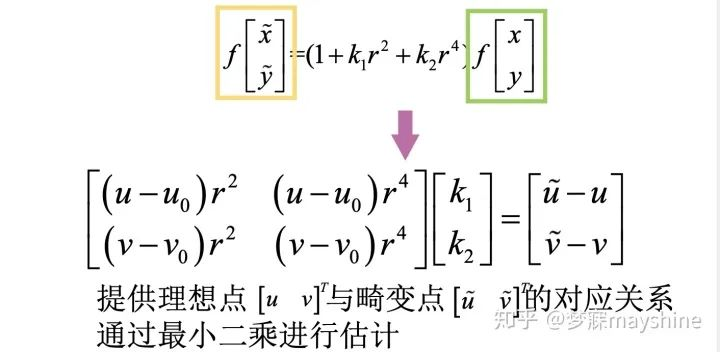

2. 径向畸变系数的最小乘估计

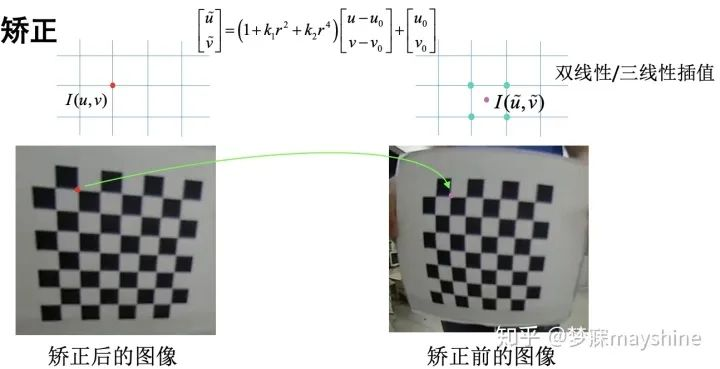

3. 径向畸变矫正

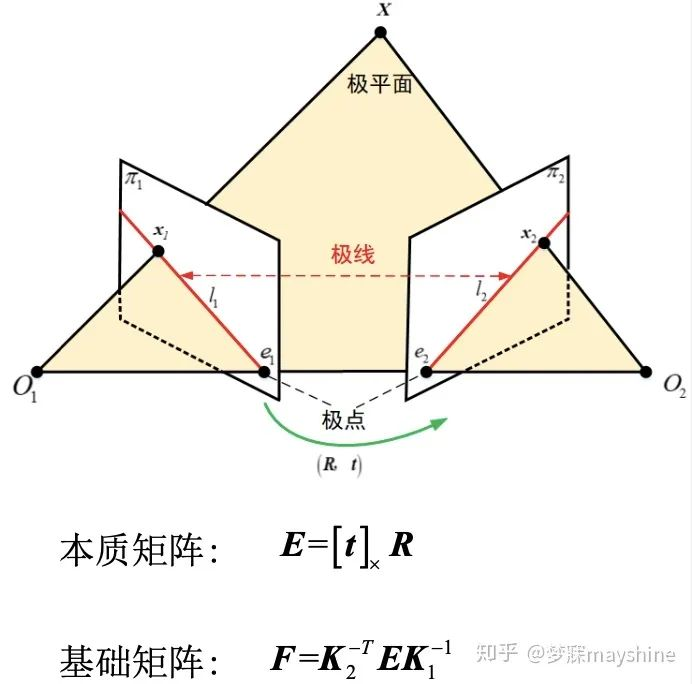

两个相机->  2D-2D:对极几何 一、2D-2D:对极几何——对极约束

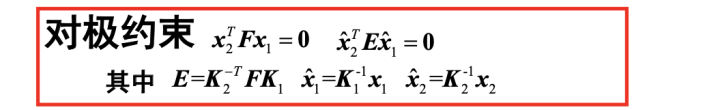

• x1, x2像素坐标

• x1^, x2^ 相机坐标

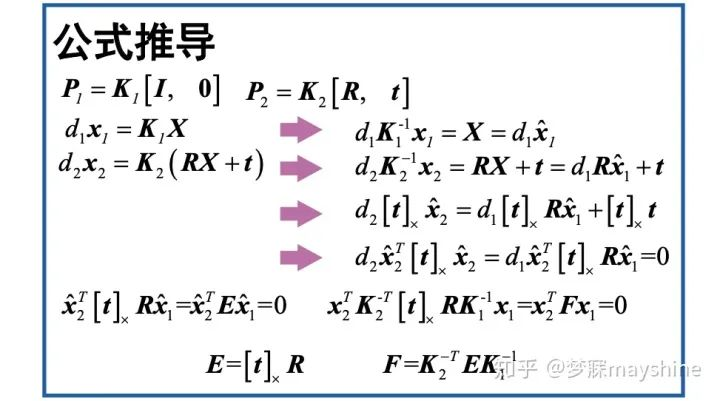

叉乘：[t]x R 向量构造成反对称矩阵

二、2D-2D:对极几何——基础矩阵F

1.基础矩阵性质

• 3x3的矩阵，秩为2->不可逆

• 具有7个自由度，没有尺度少了一个自由度，秩为2少一个自由度

• 奇异值为：

• 极线约束：

2. 基础矩阵求解方法

• 直接线性变换法

• • 8点法

  • 最小二乘法

• 基于RANSAC的鲁棒方法

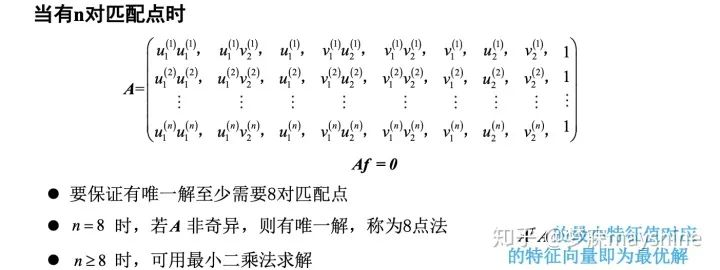

3. 直接线性变换法

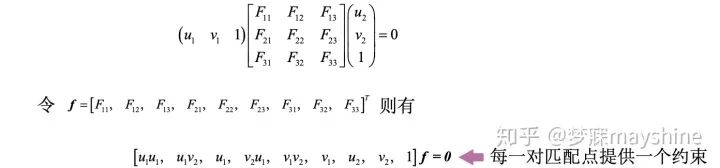

对于一对匹配点， 根据对极约束，

三、2D-2D:对极几何——RANSAC

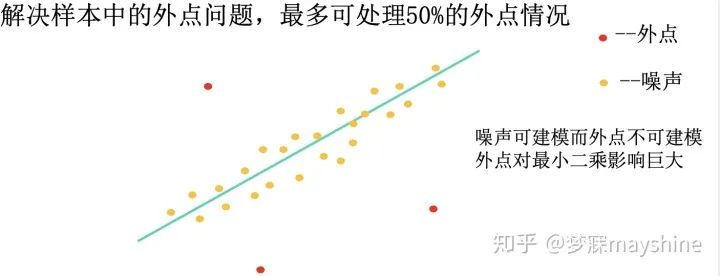

1.RANSAC——随机一致性采样

• N：样本点个数

• K：求解模型需要最少的点的个数

• 流程：

• • 1）随机采样 K 个点

  • 2）对该 K个点拟合模型

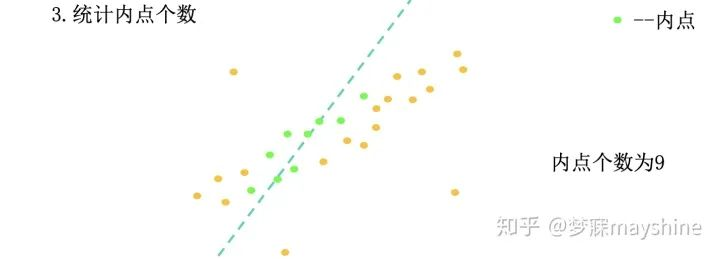

  • 3）计算其它点到拟合模型的距离 小于一定阈值，当作内点，统计内点个数

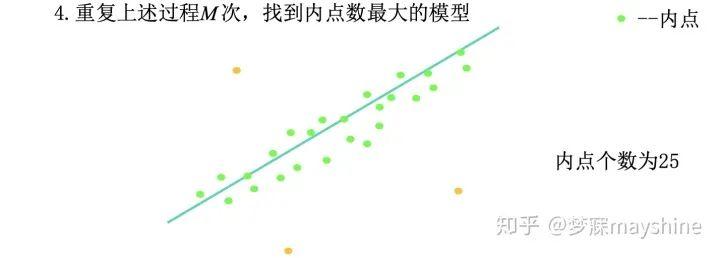

  • 4）重复 M 次，选择内点数最多的模型

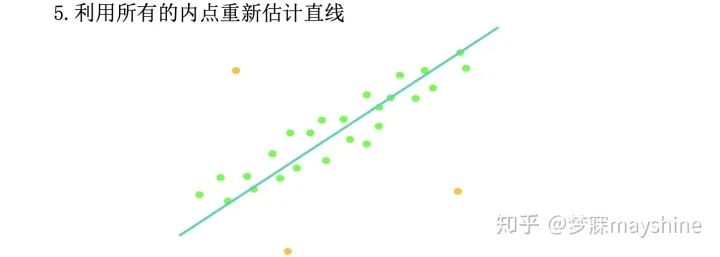

  • 5）利用所有的内点重新估计模型(可选)

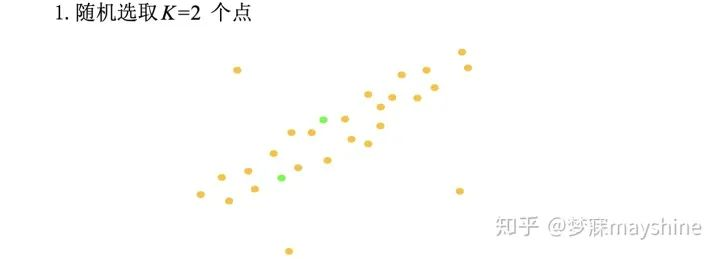

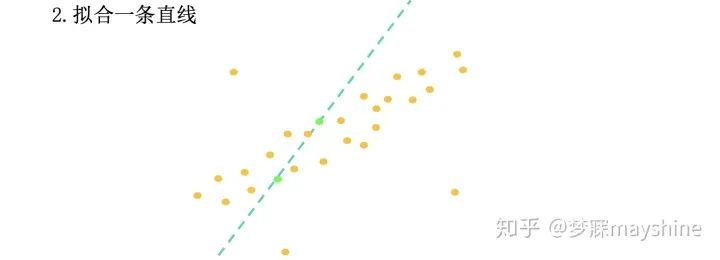

2. RANSAC——拟合直线

3. RANSAC——采样次数的计算

• N -样本点个数

• K -求解模型需要最少的点的个数

• p -表示内点的概率

• ：K个点都是内点概率

• ：K个至少有一个外点（采样失败）的概率

• ：M次采样全部失败的概率

• ：M次采样至少有一次成功的概率

• ：计算p=0.9，K=8时，想要采样成功率达到z≥0.99所需要采样次数

4. RANSAC——估计基础矩阵

• 算法流程

• • 1）随机采样8对匹配点

  • 2）8点法求解基础矩阵 Fˆ

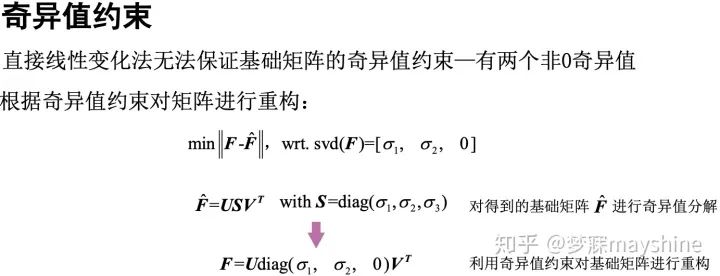

  • 3）奇异值约束获取基础矩阵F

  • 4）计算误差，并统计内点个数

  • 5）重复上述过程，选择内点数最多的结果

  • 6）对所有内点执行2,3，重新计算 F

• 内点判断标准——Sampson Distance

• •

四、2D-2D:对极几何——本征矩阵E

1.本征矩阵性质

• 3x3的矩阵，秩为2

• 具有5个自由度——E是反对称矩阵

• 奇异值为 ——两个不为零的奇异值相等

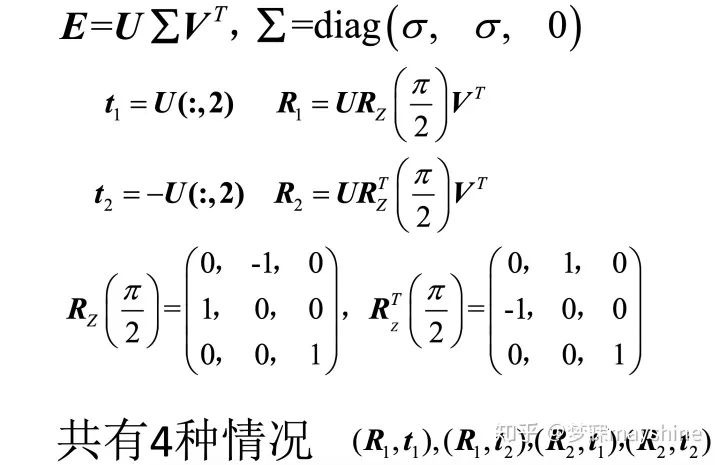

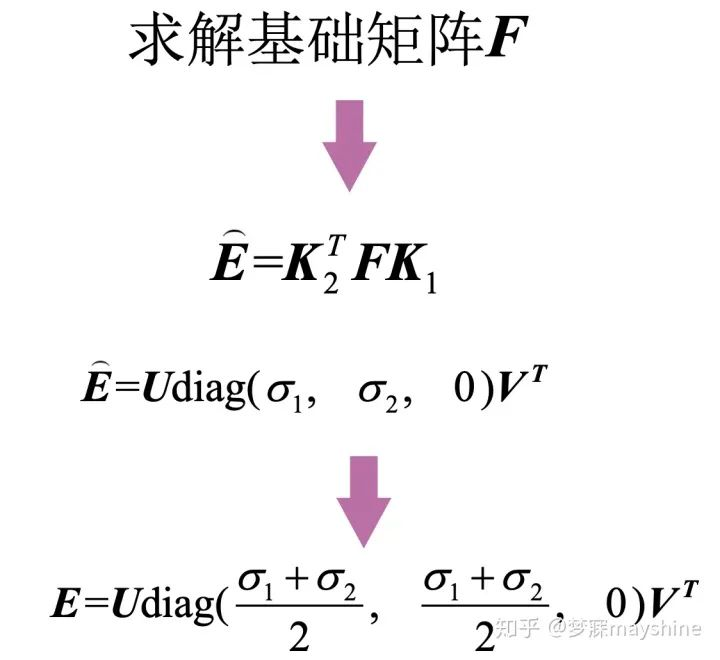

2.相机姿态的恢复

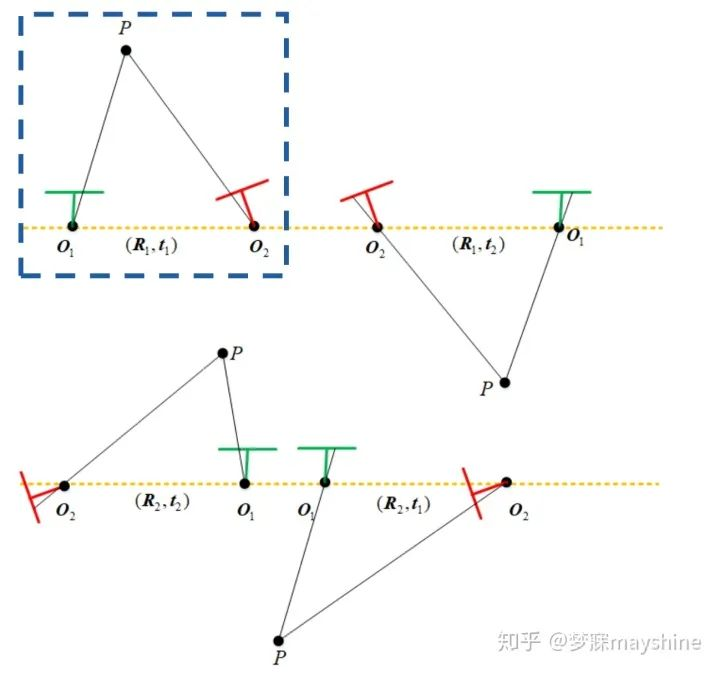

• 选择正确的相机姿态

• • 相机的世界坐标O1, O2：，

  • 相机的世界坐标中的朝向d1，d2

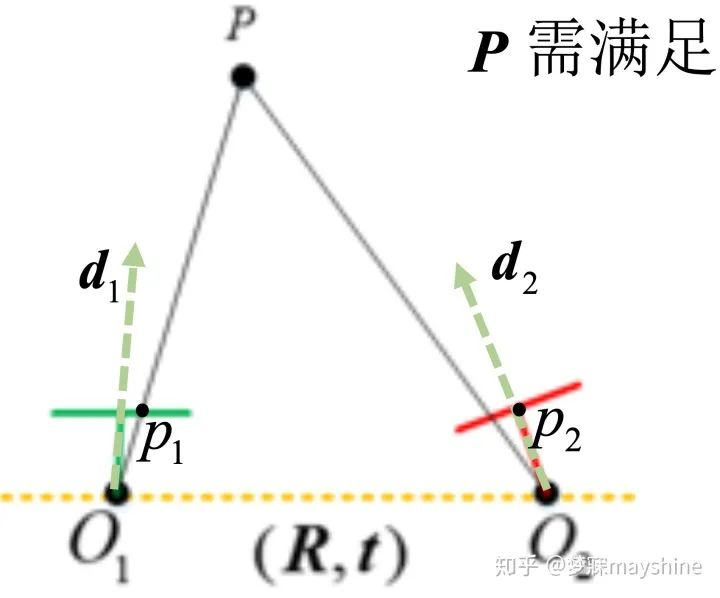

• 利用相机姿态R,t 和匹配点p1, p2进行三角量测得到三维点P

• P 需满足同时位于两个相机的前方:

• • 方法1:

  • 方法2： 对两个相机成立

五、2D-2D:对极几何——单应矩阵H

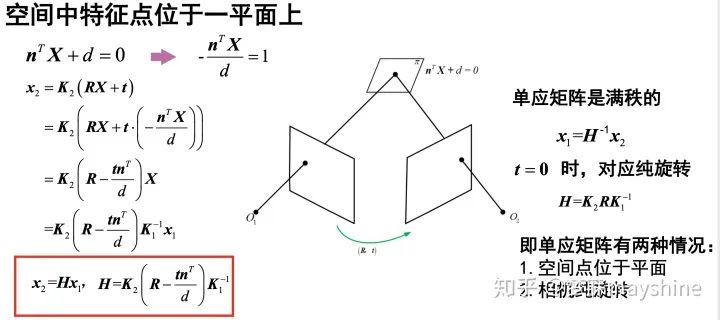

1.空间中特征点位于一平面上

2.直接线性变换法

3.RANSAC-估计单应矩阵

• 算法流程

• • 1）随机采样4对匹配点

  • 2）8点法求解基础矩阵H

  • 3）计算误差，并统计内点个数

  • 4）重复上述过程，选择内点数最多的结果

  • 5）对所有内点执行3,4，重新计算H

• 内点判断标准：
