RESTGrid

寒冰屋 发布时间:2019-03-21 20:43:52 ,浏览量:6

介绍

背景

系统架构

编排引擎

REST API

后端

业务逻辑

任务

运行条件

任务类型

REST任务的任务属性(同步和异步)

转换器的任务属性

拆分器的任务属性

业务逻辑JSON的示例

使用代码

IAdministration

IOrchestration

管理API

业务流程API

兴趣点

  • GitHub上的源代码 - http://github.com/WorkMaze/RESTGrid
  • MySql提供程序的编排引擎docker容器http://hub.docker.com/r/workmaze/restgrid.mysqlengine.workflow/
  • 用于MySql提供程序的REST API docker容器http://hub.docker.com/r/workmaze/restgrid.mysqlengine.api/
  • 适用于AWS DynamoDB的业务流程引脚架容器(AWS的NoSQL服务)https://hub.docker.com/r/workmaze/restgrid.dynamodbengine.workflow/
  • AWS DynamoDB提供程序的REST API docker容器http://hub.docker.com/r/workmaze/restgrid.dynamodbengine.api/
介绍

RESTGrid是.NET Core中的一个简单的Workflow \ ETL系统,它使用REST服务与外部世界进行交互。它具有以下特征:

  • 系统能够使用JSON格式定义工作流。
  • 工作流可以是同步的,也可以是长期运行和异步的。
  • 工作流中的每个步骤都是一个REST服务的调用。
  • 步骤可以是同步的,其中在执行前一步骤之后调用下一步骤。
  • 步骤也可以是异步的,其中在执行步骤之后,工作流进入等待阶段并等待外部调用。
  • 可以使用REST API启动,重新启动工作流。
  • 使用REST API进行管理。
  • 能够使用JUST定义JSON转换 ——https://blog.csdn.net/mzl87/article/details/88716658。
  • 基于接口的系统,因此可以连接到不同的数据源。
  • Docker容器可用于MySql提供程序。
  • Docker容器可用于AWS DynamoDB(AWS的NoSQL服务)提供程序。
背景

我对这个软件的意图是提供一个专注于基于.NET Framework和MySql的Messaging \ ETL \ Workflow系统的解决方案。这不包括丰富的Windows UI功能。但是,还有一些额外的功能:

  • 源代码位于源代码中包含的.NET Core和docker文件中。
  • Docker Hub提供了MySql提供程序的Docker容器。
  • 虽然缺少丰富的Windows UI功能,但还包括用于管理的REST API。
  • 目前,仅包含MySql提供程序。但是,可以使用提供的接口轻松开发新的提供程序。
  • AWS(DynamoDB)的NoSQL服务提供程序现在也已包含在解决方案中。
系统架构

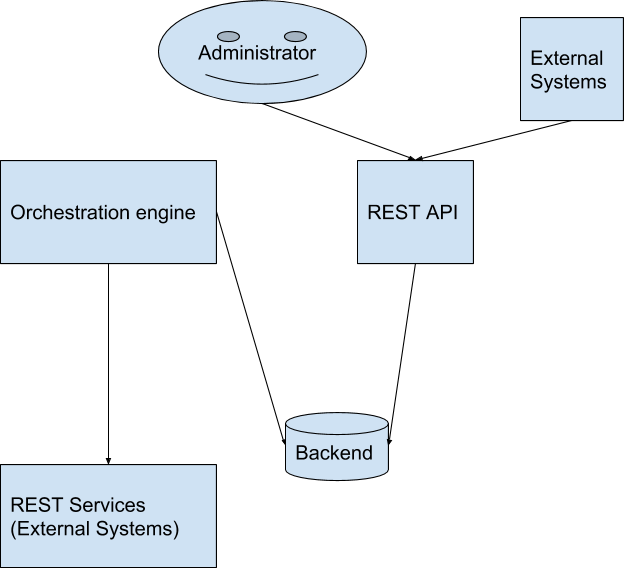

关于系统的各种组件的简要描述。下面是表示系统架构的示意图:

编排引擎

这是系统的核心,它将任务排入队列,读取工作流的业务逻辑并运行任务。

REST API

外部系统使用它来启动\重新启动工作流以及用户管理\设置工作流。

后端

这是存储配置和历史数据的商店。RESTGrid是主要项目,它定义系统的接口,对象和编排逻辑。

由于这是一个基于接口的项目,只要我们实现定义的接口,我们就可以连接任何后端。

RESTGrid的核心库可作为Nuget包提供:https://www.nuget.org/packages/RESTGrid/

业务逻辑

系统的业务逻辑使用标准JSON格式定义。

该root对象包含以下两个属性:

  • Start (工作流程的起始任务)
  • Tasks (工作流中所有后续任务的数组)
任务

该Task JSON包含以下属性:

  • Identifier——标识任务的唯一标识符
  • Type——任务类型
  • Next——一组任务标识符,指向可在此任务之后运行的任务
  • TaskRetries——任务在失败之前可以重试的次数
  • TaskProperties——包含有关如何运行任务的信息的JSON对象(可以使用JUST转换)
  • RunCondition——运行任务必须满足的条件
运行条件

该run条件决定哪些需要满足的任务运行的条件。它具有以下属性:

  • Evaluator——需要评估的表达式(可以使用JUST转换)。
  • Evaluated——要评估的表达式(可以使用JUST转换)。
  • Operator——标准操作符:
    1. stringequals
    2. stringcontains
    3. mathequals
    4. mathgreaterthan
    5. mathlessthan
    6. mathgreaterthanorequalto
    7. mathlessthanorequalto
任务类型

任务可以是以下四种类型之一:

  • Sync——同步REST调用(下一步在同步调用后执行)。
  • Async——异步REST调用(工作流在执行异步调用后等待外部输入)。
  • Transformer——转换消息体(JUST转换)
  • Splitter——根据JSON内的数组拆分消息体(JUST拆分)
REST任务的任务属性(同步和异步)

REST任务的JSON任务属性包含以下属性:

  • Url—— REST服务的Url
  • Method—— GET,POST,PUT或者DELETE
  • Headers——键值对JSON(可选)
  • Body
  • QueryString
转换器的任务属性
  • TransformerID——标识转换器JSON的整数ID(对于MySql,这是transformer表的主键)
拆分器的任务属性
  • ArrayPath——指向数组的JSONPath。
业务逻辑JSON的示例
"Start": {
    "Identifier": "CreateUser",
    "Next": [
     "CreateRole"
    ],
    "RunCondition": null,
    "Type": "Transformer",
    "TaskProperties": {
     "TransformerID": "3"
    }
 },
 "Tasks": [
    {
     "Identifier": "CreateRole",
     "Next": [
       "AddApplication",
       "Notify"
     ],
     "Type": "Splitter",
     "TaskProperties": {
       "ArrayPath": "$.Organization.Employee"
     }
    },
    {
     "Identifier": "AddApplication",
     "Type": "Sync",
     "Next": [
       "Approve"
     ],
     "RunCondition": {
       "Evaluated": "CreditCard",
                    "Evaluator": "#valueof($.MessageBodyJson.Organization.Employee.PaymentMode)",
       "Operator": "stringequals"
     },
     "TaskProperties": {
       "Url": "http://localhost:5001/",
       "Method": "POST",
       "Headers": null,
       "Body": "#valueof($.MessageBodyJson.Organization.Employee.Details)",
       "QueryString": "api/table/user"
     },
     "TaskRetries": 0
    },
    {
     "Identifier": "Notify",
     "Next": [
       "Approve"
     ],
     "Type": "Async",
     "RunCondition": {
       "Evaluated": "Cash",
       "Evaluator": "#valueof($.MessageBodyJson.Organization.Employee.PaymentMode)",
       "Operator": "stringequals"
     },
     "TaskProperties": {
       "Url": "http://localhost:5001/",
       "Method": "POST",
       "Headers": null,
       "Body": "#valueof($.MessageBodyJson.Organization.Employee.Details)",
       "QueryString": "api/table/user"
     },
     "TaskRetries": 0
    },
    {
     "Identifier": "Approve",
     "Type": "Sync",
     "TaskProperties": {
       "Url": "http://localhost:5001/",
       "Method": "POST",
       "Headers": null,
       "Body": {
         "Message": "Your payment has been approved"
       },
       "QueryString": "api/table/user"
     },
     "TaskRetries": 0
    }
 ]
}

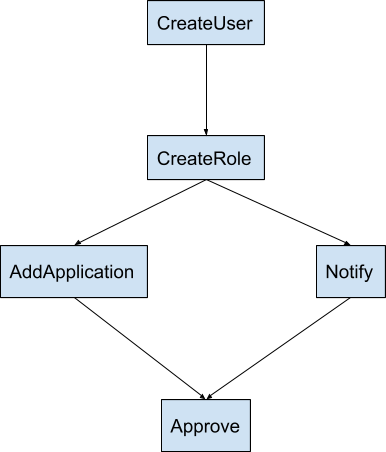

上面的业务逻辑JSON代表了一个工作流,它看起来像下面的示意图:

使用代码

RESTGrid是一个基于接口的系统。核心库提供了可以继承的接口,以实现您自己的后端提供程序。

提供以下接口:

IAdministration
namespace RESTGrid.Interfaces
{
 public interface IAdministration
    {
        void CreateWorkflowType(string workflowTypeName, JObject businessLogicJson);

        void CreateTransformer(JObject transformerJson);

        WorkflowHistory GetHistory(string workflowID);
    }
}
IOrchestration
namespace RESTGrid.Interfaces
{
    public interface IOrchestration
    {

        void PublishWorkflowStep(string workflowTypeName, Guid workflowID,
           JObject messageBodyJson, JObject customPropertiesJson, string stepIdentifier,
    bool stepSucceeded, bool workflowCompleted, int retries, bool active,
           string runStepIdentifier, string splitID);

        void SetWorkflowActive(JObject messageBodyJson, string customPropertyName,
             string customPropertyValue);

        List Enqueue();

        JObject GetTransformer(int transformerID);
    }
}

一旦你实现了IOrchestration接口后,您可以轻松开发自己的Orchestration\ Workflow引擎。以下是MySql引擎的实现方式:

MySqlOrchestration orchestration = new MySqlOrchestration(connectionString);
OrchestrationEngine engine = new OrchestrationEngine(orchestration);
Console.WriteLine("Running orchestration engine...");
while (true)
{
	engine.Run();
}

MySql提供程序的REST API具有以下API:

管理API
GET {url}/api/Administration/History{workflowID}
Returns 200 OK with a JSON containing the entire workflow history.

POST {url}/api/Administration/WorkflowType/{workflowTypeName}
Body containing the Business Logic JSON.
Returns 204 No Content.

POST {url}/api/Administration/Transformer
Returns 204 No Content.
业务流程API
PUT {url}/api/Orchestration/Workflow/{customPropertyName}/{customPropertyValue}
Body (Optional) - .
Returns 204 No Content.

POST {url}/api/Orchestration/Workflow/{workflowTypeName}
Body containing the JSON message in the following format:-
{
"MessageBody": ,
"CustomProperties": ,
}
Returns 204 No Content
兴趣点
  • 由于该项目使用.NET Core和docker容器,因此可以轻松地托管在支持docker的云提供商上。
  • MySql数据库既可以是独立系统,也可以托管在支持它的云提供商上。
  • 系统调用的REST服务可以托管在云中,从而可以在云上托管整个系统。
