使用Canvas扩展绘制动态ASP.NET Core Blazor条形图

目录

介绍

背景

使用代码

步骤1：创建ASP.NET Core Blazor服务器应用程序

运行测试应用程序

步骤2：安装软件包

步骤3：建立模型类别

创建服务类

步骤4：将服务添加到Startup.cs

步骤5：使用客户项目

添加Razor组件

Import 部分

HTML设计和数据绑定部分

函数(Function)部分

导航菜单

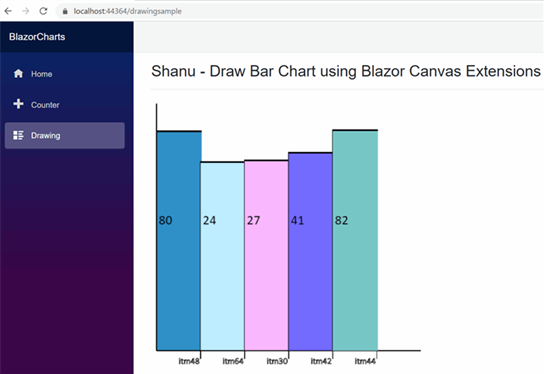

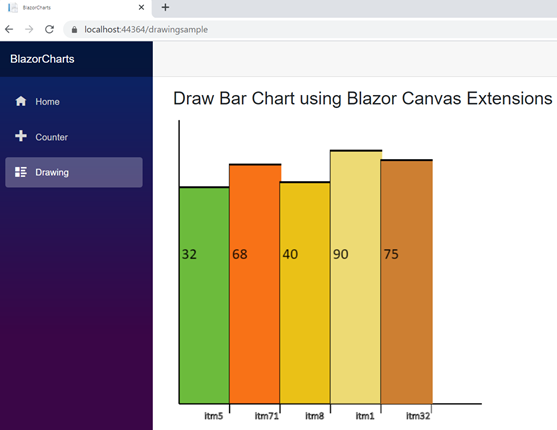

生成并运行应用程序

兴趣点

• 下载源381.6 KB

在本文中，我们将详细介绍如何使用HTML5 Canvas Blazor扩展为ASP.NET Core Blazor Web应用程序绘制自己的条形图。

如果您是ASP.NET Core Blazor的新手，请查看我的文章使用VS 2019，.NET Core 3和Web API创建ASP.NET Core Blazor CRUD应用程序

在这里，我计划编写一系列文章。在每篇文章中，我将详细说明如何使用HTML5 Canvas Blazor扩展为ASP.NET Core Blazor Web应用程序绘制自己的图表。

在本系列中，我们将从以下内容开始逐一详细介绍：

1. 使用Blazor Canvas扩展的动态条形图
2. 使用Blazor Canvas扩展的动态折线图
3. 使用Blazor Canvas扩展的动态条形图和折线图
4. 使用Blazor Canvas扩展的动态气泡(Bubble)图

• Visual Studio 2019 16.3 或更高版本
• .NET Core 3.0 SDK

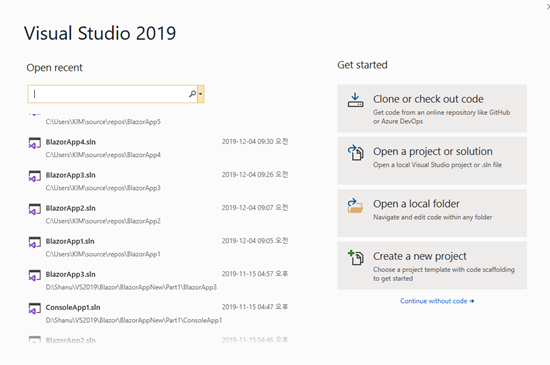

安装上面列出的所有必备组件后，单击桌面上的开始 >> 程序 >> Visual Studio 2019 >> Visual Studio 2019。单击新建 >> 项目。

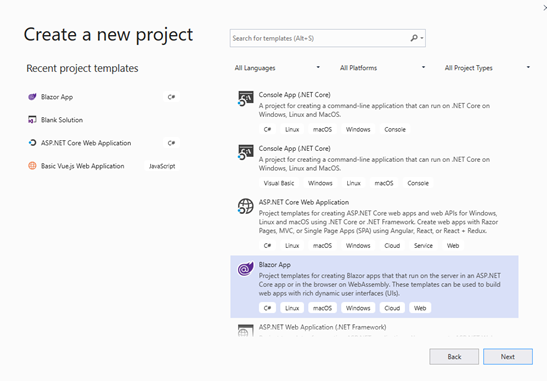

选择Blazor App，然后单击下一步按钮。

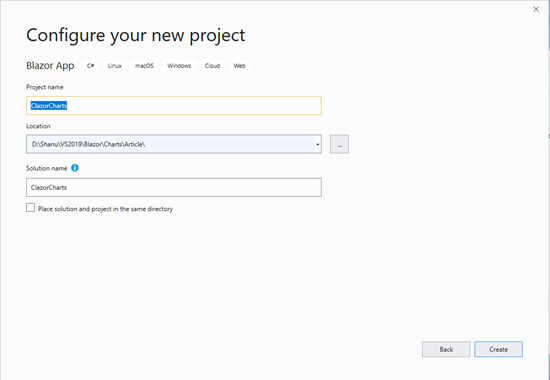

选择您的项目文件夹并输入您的项目名称，然后单击创建按钮。

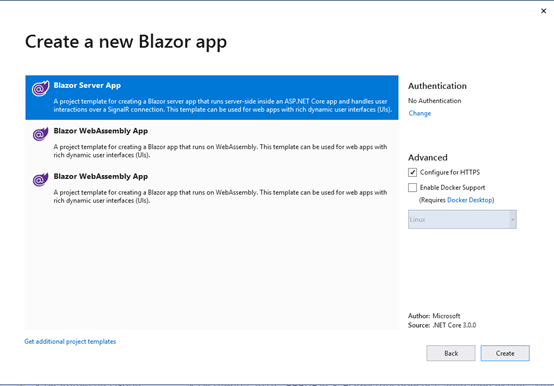

选择Blazor服务器应用程序。

创建ASP.NET Core Blazor服务器应用程序后，请等待几秒钟。您将在解决方案资源管理器中看到以下结构。

在Data文件夹中，我们可以添加所有模型，DBContext类，服务和控制器，我们将在本文中看到。

在Pages 文件夹中，我们可以添加我们的所有组件files.component文件，都应该有带有文件名的.razor扩展。

在Shared文件夹中，我们可以添加所有左侧菜单表单的NavMenu.razor文件，并从MainLayout.razor文件改变主要内容。

在_Imports.razor文件中，我们可以看到已经添加了所有导入集，以便在所有组件页面中使用。

在App.razor文件中，我们将添加要在浏览器中运行时默认显示的主要组件。Appsertings.json可用于添加连接字符串。

Startup.cs文件是一个重要文件，我们在其中添加所有端点示例（如控制器端点，HTTP客户端），添加服务并在startup 的Configuration方法中使用dbcontext。

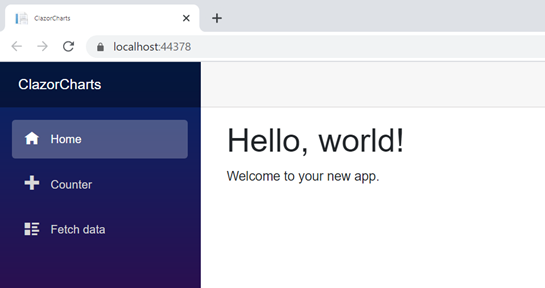

运行应用程序时，我们可以看到左侧具有导航功能，右侧包含数据。我们可以看到，默认示例页面和菜单将显示在Blazor网站上。我们可以使用页面或将其删除，然后从我们自己的页面开始。

要在我们的Blazor应用程序中使用Blazor Canvas扩展，我们需要安装以下软件包：

• Blazor.Extensions.Canvas

右键单击解决方案，然后单击“管理Nuget”包。搜索所有软件包并安装所有需要的软件包，如下图所示：

安装软件包后，我们可以从“依赖软件包”中进行确认。

注意：添加blazor.extensions.canvas.js文件。

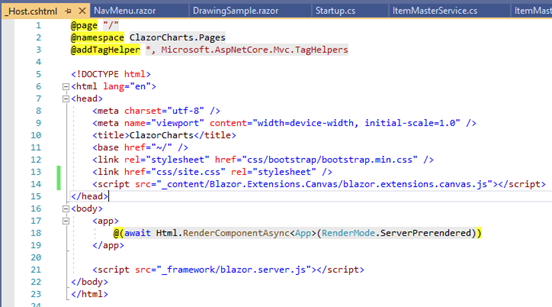

打开_Host.cshtml文件，并在head标记内添加以下代码。

接下来，我们需要创建Model类以在我们的应用程序中用于绑定条形图中的项目名称和项目计数。

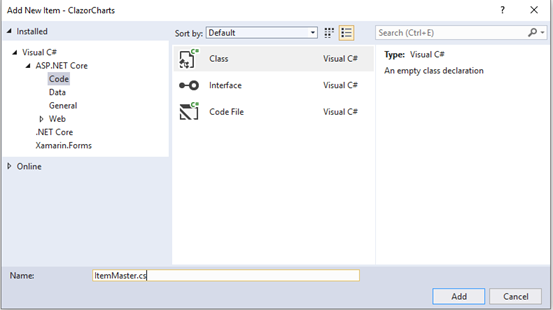

右键单击Data文件夹，然后将新的类文件创建为“ItemMaster.cs ”。

在该类中，我们添加与以下代码相同的属性字段名称：

public String ItemName { get; set; }
public int SaleCount { get; set; }

接下来，我们创建ItemMasterService类，以便将图表中的结果与样本项目详细信息绑定在一起，每个项目都具有项目名称和销售数量。为此，我们右键单击Data文件夹，然后单击Add New Item添加我们的ItemMasterService类。

在此类中，我们创建一个方法来获取ItemMaster详细信息，该示例使用5条记录的记录作为项目的名称和每个商品的销售数量作为随机值。

public class ItemMasterService
    {
        public Task GetItemMasters()
        {
            var rng = new Random();
            int ivale = 0;
            return Task.FromResult(Enumerable.Range(1, 5).Select(index => new ItemMaster
            {
                ItemName = "itm" + rng.Next(1, 100),
                SaleCount = rng.Next(20, 100),
            }).ToArray());
        }
    }

我们需要将我们创建的服务添加到Startup.cs的 ConfigureServices方法中。

services.AddSingleton();

首先，我们需要添加“ Razor组件”页面。

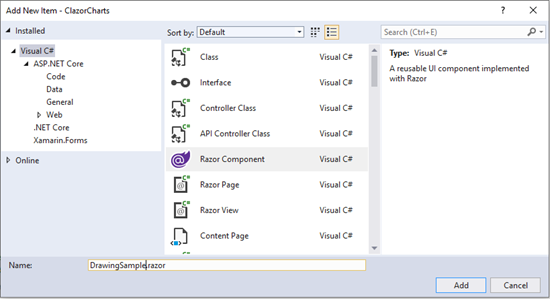

要添加“Razor组件”页面，请在Client项目中右键单击“Pages”文件夹。单击添加 >> 新建项目 >> 选择Razor组件 >>输入您的组件名称。在这里，我们将其命名为DrawingSample.razor。

请注意，所有组件文件都必须具有.razor扩展名。

在Razor Component Page中，我们分为三部分代码，首先是我们导入要在组件中使用的所有引用和模型的Import部分，HTML设计和数据绑定部分，最后是具有调用所有Web API的功能部分绑定到我们的HTML页面中，并执行要在“组件”页面中显示的客户端业务逻辑。

首先，我们在Razor View页面中导入所有必需的支持文件和参考。在这里，我们首先导入了要在我们的视图中使用的Model类，还导入了Blazor Canvas Extension，以便为Blazor应用程序绘制自己的图表控件。

@page "/drawingsample"

@using Blazor.Extensions.Canvas
@using Blazor.Extensions;
@using Blazor.Extensions.Canvas.Canvas2D;
@using ClazorCharts.Data
@inject ItemMasterService MasterService

接下来，我们设计DrawingSample详细信息页面以显示带有商品名称和每个商品销售数量的条形图。在这里，我们在Blazor HTML设计部分中添加了Blazor Extension HTML5画布，以绘制条形图。

Shanu - Draw Bar Chart using Blazor Canvas Extensions


函数(Function)部件，用于获取服务结果并将结果绑定到数组中，并绘制和绘制用于显示条形图的值。在这里，我们首先声明ItemsArray来绑定BarChart中的项目主控的结果。接下来，我们创建一个string数组作为pirChartColor，从数组中用不同的颜色绘制每个条形图。在OnInitializedAsync中，我们得到ItemMasterService结果并将结果绑定到中ItemsArrys。在OnAfterRenderAsync方法中，我们使用C#将对象绘制到Canvas上来绘制条形图。

@code {
    private Canvas2DContext _context;
    protected BECanvasComponent _canvasReference;
    ItemMaster[] itemsArrys;

    private static readonly string[] pirChartColor = new[]
      {
      "#3090C7", "#BDEDFF", "#F9B7FF", "#736AFF", "#78C7C7",
      "#B048B5", "#4E387E","#7FFFD4", "#3EA99F", "#EBF4FA", "#F9B7FF", "#8BB381",
         };

    protected override async Task OnInitializedAsync()
    {
        itemsArrys = await MasterService.GetItemMasters();
    }

    protected override async Task OnAfterRenderAsync(bool firstRender)
    {
        int lastend = 0;
        int xSpace = 10;
        int XvalPosition = xSpace;
        int maxDataVal = itemsArrys.Max(row => row.SaleCount);

        int widthcalculation =
            (Convert.ToInt32(_canvasReference.Width) - 100) / itemsArrys.Length;

        int chartHeight = Convert.ToInt32(_canvasReference.Height) - 40;

        this._context = await this._canvasReference.CreateCanvas2DAsync();
        int colorval = 0;

        // Draw the axises

        await this._context.BeginPathAsync();
        await this._context.MoveToAsync(xSpace, xSpace);

        // first Draw Y Axis

        await this._context.LineToAsync(xSpace, chartHeight);

        // Next draw the X-Axis
  }
 }
}

现在，我们需要将此新添加的DrawingSample Razor 页面添加到左侧导航中。要添加此内容，请打开“Shared文件夹”，然后打开NavMenu.cshtml页面并添加菜单。


                 Bar Chart



在此示例中，我们使用了一种简单的方法来显示0至100范围内的条形图。为了适用于任何比例，我们可以找到每个条形的比例并绘制图表。另外，我们可以扩展此图表以绘制图例和其他详细信息。由于这是我们自己的图表，因此我们可以根据需要添加任何功能。
