在本系列的上一篇文章中，我们选择了两种SSD模型进行进一步工作，一种基于MobileNet，另一种基于SqueezeNet。在本文中，我们将开发一些Python代码，这些代码使我们能够使用这些模型检测图像中的人物。
选定的DNN被实现为Caffe模型。Caffe模型由两部分组成：模型结构（.prototxt）文件和训练后的模型（.caffemodel）。Caffe模型结构以类似于JSON的格式编写。训练后的模型是CNN内核和其他训练后数据的二进制序列化。在本系列的第一篇文章中，我们提到了将Caffe与Python OpenCV结合使用。这是什么意思？我们应该同时安装两个框架，OpenCV和Caffe吗？幸运的是，没有，只有OpenCV库。该框架包括DNN模块，该模块直接支持使用TensorFlow，Caffe，Torch，Darknet等开发的网络模型。所以——幸运的我们！—— OpenCV框架允许同时使用计算机视觉算法和深度神经网络。这就是我们所需要的。
让我们从两个实用程序类开始我们的Python代码：
import cv2
import numpy as np
import os
class CaffeModelLoader:
@staticmethod
def load(proto, model):
net = cv2.dnn.readNetFromCaffe(proto, model)
return net
class FrameProcessor:
def __init__(self, size, scale, mean):
self.size = size
self.scale = scale
self.mean = mean
def get_blob(self, frame):
img = frame
(h, w, c) = frame.shape
if w>h :
dx = int((w-h)/2)
img = frame[0:h, dx:dx+h]
resized = cv2.resize(img, (self.size, self.size), cv2.INTER_AREA)
blob = cv2.dnn.blobFromImage(resized, self.scale, (self.size, self.size), self.mean)
return blobCaffeModelLoader类具有一个静态方法来加载来自磁盘的Caffe模型。之后的FrameProcessor类旨在将数据从图像转换为DNN的特定格式。该类的构造函数接收三个参数。size参数定义用于DNN处理的输入数据的大小。用于图像处理的卷积网络几乎总是使用正方形图像作为输入，因此我们仅为宽度和高度指定一个值。scale和mean参数用于将数据缩放到训练SSD所用的值范围。该类的唯一方法是get_blob，它接收图像并返回blob——神经网络处理的一种特殊结构。为了接收blob，首先将图像调整为指定的正方形。然后，使用OpenCV的DNN模块中的blobFromImage方法使用指定的scale、size和mean值，从调整大小后的图像创建Blob 。

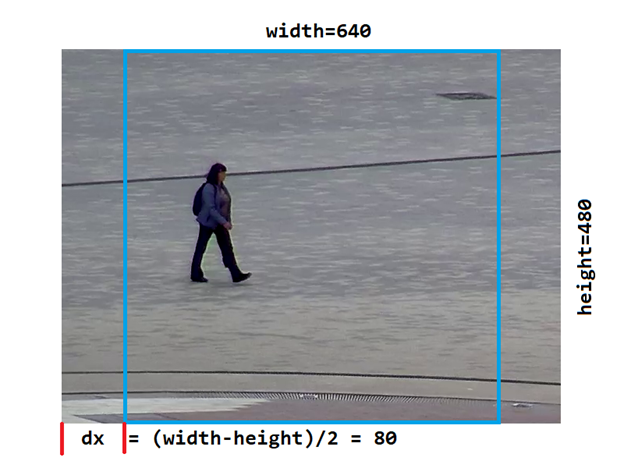

注意get_blob方法开头的代码。该代码实现了一些“技巧”：我们修剪非正方形图像以仅获取图像的中心正方形部分，如下图所示：
此技巧旨在使图像的纵横比保持恒定。如果宽高比改变，图像将变形，并且物体检测的精度将降低。此技巧的一个缺点是，我们只会在图像的中央正方形部分（上图中以蓝色显示）检测到人员。
现在让我们看一下使用SSD模型进行人检测的主要类别：
class SSD:
def __init__(self, frame_proc, ssd_net):
self.proc = frame_proc
self.net = ssd_net
def detect(self, frame):
blob = self.proc.get_blob(frame)
self.net.setInput(blob)
detections = self.net.forward()
# detected object count
k = detections.shape[2]
obj_data = []
for i in np.arange(0, k):
obj = detections[0, 0, i, :]
obj_data.append(obj)
return obj_data
def get_object(self, frame, data):
confidence = int(data[2]*100.0)
(h, w, c) = frame.shape
r_x = int(data[3]*h)
r_y = int(data[4]*h)
r_w = int((data[5]-data[3])*h)
r_h = int((data[6]-data[4])*h)
if w>h :
dx = int((w-h)/2)
r_x = r_x+dx
obj_rect = (r_x, r_y, r_w, r_h)
return (confidence, obj_rect)
def get_objects(self, frame, obj_data, class_num, min_confidence):
objects = []
for (i, data) in enumerate(obj_data):
obj_class = int(data[1])
obj_confidence = data[2]
if obj_class==class_num and obj_confidence>=min_confidence :
obj = self.get_object(frame, data)
objects.append(obj)
return objects上面的类的构造函数有两个参数：frame_proc用于将图像转换为blob而ssd_net用于检测对象。主要方法detect接收帧（图像）作为输入，并使用指定的帧处理器从该帧获取blob。该blob用作网络的输入，我们使用该forward方法获得检测结果。这些检测结果显示为4级数组（张量）。我们不会分析整个张量。我们只需要数组的第二维。我们将从检测结果中提取出来并返回结果——对象数据列表。
对象数据是一个实数组。这是一个例子：
[array([ 0. , 15. , 0.90723044, 0.56916684, 0.6017439 ,
0.68543154, 0.93739873], dtype=float32)]该数组包含七个数字：
- 检测到的物体数
- 类数量
- 对象属于给定类的置信度
- 对象ROI的四个左上角和右下角坐标（这些坐标相对于Blob大小）
该类的第二种方法将检测数据转换为更简单的格式，以备将来使用。它将相对置信度转换为百分比值，并将相对ROI坐标转换为整数数据——原始图像中的像素坐标。该方法考虑了从原始帧的中心正方形提取blob数据的事实。
最后， get_objects方法仅从检测数据中提取具有指定类别和足够置信度的对象。由于DNN模型可以检测到二十个不同类别 的person对象，因此我们仅对该类别的检测进行过滤，以确保检测到的对象确实是人类，因此我们指定了高置信度阈值。
另一个实用程序类——用于将检测到的对象绘制到图像中以可视化结果：
class Utils:
@staticmethod
def draw_object(obj, label, color, frame):
(confidence, (x1, y1, w, h)) = obj
x2 = x1+w
y2 = y1+h
cv2.rectangle(frame, (x1, y1), (x2, y2), color, 2)
y3 = y1-12
text = label + " " + str(confidence)+"%"
cv2.putText(frame, text, (x1, y3), cv2.FONT_HERSHEY_SIMPLEX, 0.6, color, 1, cv2.LINE_AA)
@staticmethod
def draw_objects(objects, label, color, frame):
for (i, obj) in enumerate(objects):
Utils.draw_object(obj, label, color, frame)现在我们可以编写代码来启动人检测算法：
proto_file = r"C:\PI_RPD\mobilenet.prototxt"
model_file = r"C:\PI_RPD\mobilenet.caffemodel"
ssd_net = CaffeModelLoader.load(proto_file, model_file)
print("Caffe model loaded from: "+model_file)
proc_frame_size = 300
# frame processor for MobileNet
ssd_proc = FrameProcessor(proc_frame_size, 1.0/127.5, 127.5)
person_class = 15
ssd = SSD(ssd_proc, ssd_net)
im_dir = r"C:\PI_RPD\test_images"
im_name = "woman_640x480_01.png"
im_path = os.path.join(im_dir, im_name)
image = cv2.imread(im_path)
print("Image read from: "+im_path)
obj_data = ssd.detect(image)
persons = ssd.get_objects(image, obj_data, person_class, 0.5)
person_count = len(persons)
print("Person count on the image: "+str(person_count))
Utils.draw_objects(persons, "PERSON", (0, 0, 255), image)
res_dir = r"C:\PI_RPD\results"
res_path = os.path.join(res_dir, im_name)
cv2.imwrite(res_path, image)
print("Result written to: "+res_path)该代码实现了一个size= 300的帧处理器，因为我们使用的模型适用于300 x 300像素的图像。scale和mean参数都被用于MobileNet模型训练，同样的值。这些值必须始终分配给模型的训练值，否则模型的精度会降低。person_class的值是15，因为人体是模型上下文中的第15个类。

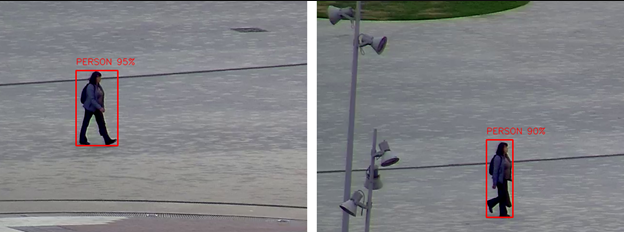

在示例图像上运行代码会产生以下结果：
我们使用非常简单的案例来检测人员。目的只是检查我们的代码是否正确工作，并且DNN模型可以预测人在图像中的存在。而且有效！
下一步下一步是在Raspberry Pi设备上启动我们的代码。在接下来的文章中，我们将看看如何在设备上安装Python的OpenCV的和运行代码。
