RedisTimeSeries是一个Redis模块，它为Redis带来了原生的时间序列数据结构。时间序列解决方案早先建立在排序集（或Redis流）之上，可以从RedisTimeSeries功能中受益，例如高容量插入、低延迟读取、灵活的查询语言、下采样等等！

一般来说，时间序列数据（相对）简单。话虽如此，我们还需要考虑其他特征：

• 数据速度：例如，考虑每秒来自数千台设备的数百个指标
• 容量（大数据）：考虑数月（甚至数年）的数据积累

因此，RedisTimeSeries等数据库只是整体解决方案的一部分。您还需要考虑如何收集（摄取）、处理所有数据并将其发送到RedisTimeSeries。你真正需要的是一个可扩展的数据管道，它可以作为一个缓冲区来解耦生产者和消费者。

这就是Apache Kafka的用武之地！除了核心代理之外，它还拥有丰富的组件生态系统，包括Kafka Connect（这是本博文中介绍的解决方案架构的一部分）、多语言客户端库、Kafka Streams、Mirror Maker等。

这篇博文提供了一个实际示例，说明如何将RedisTimeSeries与Apache Kafka结合使用来分析时间序列数据。

该代码可在此GitHub存储库中找到https://github.com/abhirockzz/redis-timeseries-kafka

让我们首先探索用例。请注意，为了博客文章的目的，它保持简单，然后在后续部分中进一步解释。

假设有很多位置，每个位置都有多个设备，您的任务是监控设备指标——现在我们将考虑温度和压力。这些指标将存储在RedisTimeSeries中（当然！）并使用以下键命名约定— ::。例如，位置5中设备1的温度将表示为 temp:5:1。每个时间序列数据点还将具有以下标签（键值对）— metric, location, device。这是为了允许灵活的查询，正如您将在接下来的部分中看到的那样。

以下是几个示例，可让您了解如何使用该TS.ADD命令添加数据点：

#位置3中设备2的温度以及标签：

TS.ADD temp:3:2 * 20 LABELS metric temp location 3 device 2

#位置3中设备2的压力：

TS.ADD pressure:3:2 * 60 LABELS metric pressure location 3 device 2

以下是该解决方案的高层次外观：

让我们分解一下：

源（本地）组件

• MQTT代理（mosquitto）：MQTT是物联网用例的事实上的协议。我们将使用的场景是物联网和时间序列的组合——稍后会详细介绍。
• Kafka Connect：MQTT源连接器用于将数据从MQTT代理传输到Kafka集群。

Azure服务

• 适用于Redis企业层的Azure缓存：企业层基于Redis Enterprise，这是Redis Labs的Redis商业变体。除了RedisTimeSeries，企业层还支持RediSearch和RedisBloom。客户无需担心企业层的许可证获取。Azure Redis缓存将促进这一过程，其中，客户可以通过Azure市场优惠获得并支付此软件的许可。
• Confluent Cloud on Azure：一个完全托管的产品，提供Apache Kafka即服务，这要归功于从Azure到Confluent Cloud的集成供应层。它减轻了跨平台管理的负担，并为在Azure基础架构上使用Confluent Cloud提供了统一的体验，从而使您可以轻松地将Confluent Cloud与Azure应用程序集成。
• Azure Spring Cloud：借助Azure Spring Cloud，可以更轻松地将Spring Boot微服务部署到Azure。Azure Spring Cloud减轻了基础结构问题，提供了配置管理、服务发现、CI/CD集成、蓝绿部署等。该服务完成了所有繁重的工作，因此开发人员可以专注于他们的代码。

请注意，有些服务是在本地托管的，只是为了简单起见。在生产级部署中，您也希望在Azure中运行它们。例如，您可以在Azure Kubernetes服务中操作Kafka Connect集群和MQTT连接器。

总而言之，这是端到端流程：

• 脚本生成发送到本地MQTT代理的模拟设备数据。
• 此数据由MQTT Kafka Connect源连接器获取，并发送到Azure中运行的Confluent Cloud Kafka集群中的主题。
• 它由托管在Azure Spring Cloud中的Spring Boot应用程序进一步处理，然后将其保存到Azure Cache for Redis实例。

是时候从实用的东西开始了！在此之前，请确保您具备以下条件。

• Azure帐户——您可以在此处免费获取
• 安装Azure CLI
• JDK 11用于例如OpenJDK
• Maven和Git的最新版本

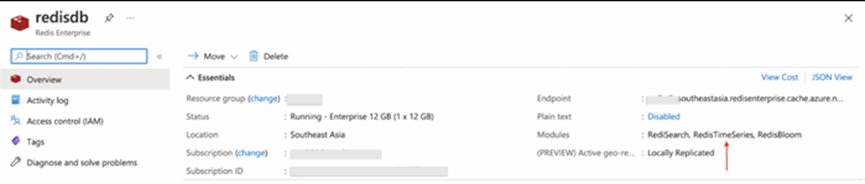

按照文档预配RedisTimeSeries模块附带的Azure Redis缓存（企业层）。

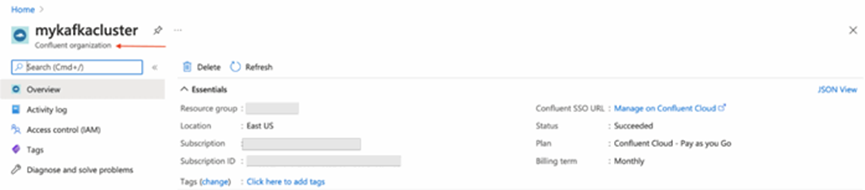

在Azure Marketplace上配置Confluent Cloud集群。还要创建一个Kafka主题（使用名称mqtt.device-stats）并创建凭证（API密钥和秘密），稍后您将使用这些凭证安全地连接到您的集群。

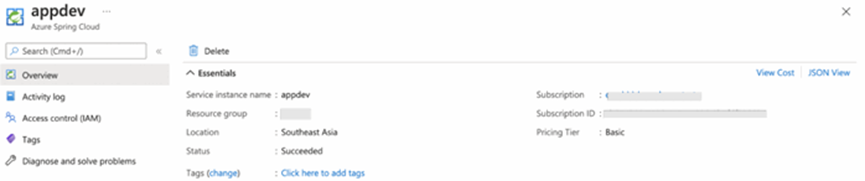

您可以使用Azure门户或使用Azure CLI预配Azure Spring Cloud实例：

az spring-cloud create -n  -g  -l

在继续之前，请确保克隆GitHub存储库：

git clone https://github.com/abhirockzz/redis-timeseries-kafka
cd redis-timeseries-kafka

组件包括：

• Mosquitto MQTT代理
• 使用MQTT源连接器的Kafka Connect
• Grafana用于跟踪仪表板中的时间序列数据

我在Mac上本地安装并启动了mosquitto代理。

brew install mosquitto
brew services start mosquitto

您可以按照与您的操作系统相对应的步骤进行操作，也可以随意使用此Docker镜像。

我在Mac上本地安装并启动了Grafana。

brew install grafana
brew services start grafana

你可以对你的操作系统做同样的事情，也可以随意使用这个Docker镜像。

docker run -d -p 3000:3000 --name=grafana -e "GF_INSTALL_PLUGINS=redis-datasource" grafana/grafana

您应该能够在刚刚克隆的存储库中找到connect-distributed.properties文件。替换bootstrap.servers、sasl.jaas.config等属性的值。

首先，在本地下载并解压Apache Kafka。

启动本地Kafka Connect集群：

export KAFKA_INSTALL_DIR=

$KAFKA_INSTALL_DIR/bin/connect-distributed.sh connect-distributed.properties

要手动安装MQTT源连接器：

• 从此链接下载连接器/插件ZIP文件，然后，
• 将其解压缩到Connect worker的plugin.path配置属性中列出的目录之一

如果您在本地使用Confluent Platform，只需使用Confluent Hub CLI： confluent-hub install confluentinc/kafka-connect-mqtt:latest

确保检查mqtt-source-config.json文件。确保输入正确的主题名称kafka.topic并且mqtt.topics保持不变。

curl -X POST -H 'Content-Type: application/json'
http://localhost:8083/connectors -d @mqtt-source-config.json

# wait for a minute before checking the connector status
curl http://localhost:8083/connectors/mqtt-source/status

在您刚刚克隆的GitHub存储库中，在consumer/src/resources文件夹中查找application.yaml文件并替换以下值：

• Azure Redis缓存主机、端口和主访问密钥
• Confluent Cloud on Azure API密钥和秘密

构建应用程序JAR文件：

cd consumer

export JAVA_HOME=

mvn clean package

创建一个Azure Spring Cloud应用程序并将JAR文件部署到它：

az spring-cloud app create -n device-data-processor -s  -g  --runtime-version Java_11

az spring-cloud app deploy -n device-data-processor -s  -g  --jar-path target/device-data-processor-0.0.1-SNAPSHOT.jar

您可以使用刚刚克隆的GitHub存储库中的脚本：

./gen-timeseries-data.sh

注意——它所做的只是使用mosquitto_pub CLI命令发送数据。

数据被发送到device-stats MQTT topic（这不是Kafka主题）。您可以使用CLI订阅者仔细检查：

mosquitto_sub -h localhost -t device-stats

检查Confluent Cloud门户中的Kafka主题。您还应该检查Azure Spring Cloud中设备数据处理器应用的日志：

az spring-cloud app logs -f -n device-data-processor -s  -g

浏览到Grafana UI localhost:3000。

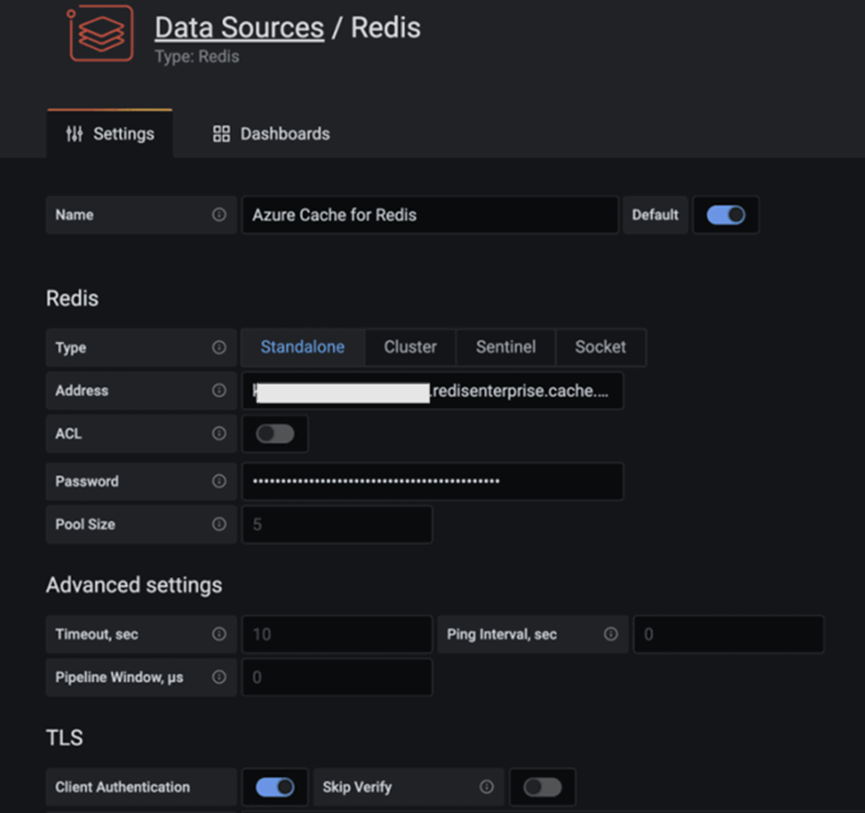

Grafana的Redis数据源插件适用于任何Redis数据库，包括Azure Redis缓存。按照此博客文章中的说明配置数据源。

在您克隆的GitHub存储库中的grafana_dashboards文件夹中导入仪表板（如果您需要有关如何导入仪表板的帮助，请参阅Grafana文档）。

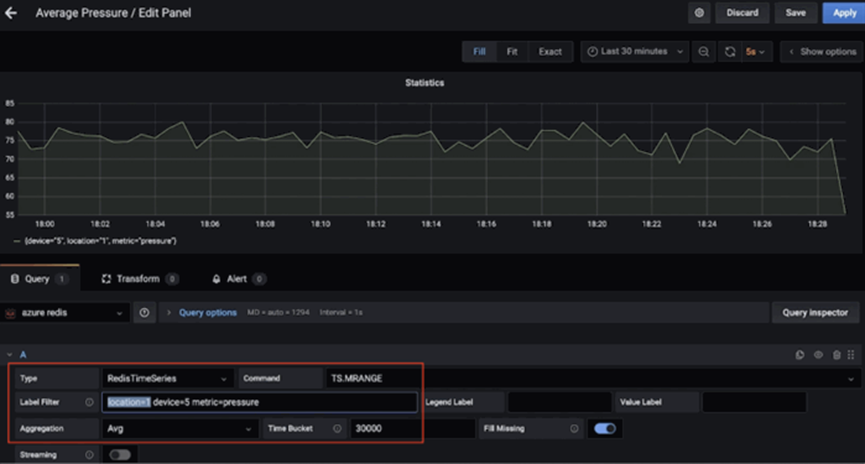

例如，这里有一个仪表板，显示了location 1的device 5 (使用TS.MRANGE)的平均压力（超过30秒）。

这是另一个仪表板，显示了多个设备的最高温度（超过15秒）location 3（再次感谢TS.MRANGE）。

启动redis-cli并连接到Azure Cache for Redis实例：

redis-cli -h  -p 10000 -a  --tls

从简单的查询开始：

# pressure in device 5 for location 1
TS.GET pressure:1:5

# temperature in device 5 for location 4
TS.GET temp:4:5

按位置过滤并获取所有设备的温度和压力：

TS.MGET WITHLABELS FILTER location=3

提取特定时间范围内一个或多个位置的所有设备的温度和压力：

TS.MRANGE - + WITHLABELS FILTER location=3
TS.MRANGE - + WITHLABELS FILTER location=(3,5)

– +指的是从开始到最新时间戳的所有内容，但您可以更具体。

MRANGE正是我们所需要的！我们还可以按某个位置的特定设备进行过滤，然后按温度或压力进一步深入分析：

TS.MRANGE - + WITHLABELS FILTER location=3 device=2
TS.MRANGE - + WITHLABELS FILTER location=3 metric=temp
TS.MRANGE - + WITHLABELS FILTER location=3 device=2 metric=temp

所有这些都可以与聚合相结合。

# all the temp data points are not useful. how about an average (or max) instead of every temp data points?
TS.MRANGE - + WITHLABELS AGGREGATION avg 10000 FILTER location=3 metric=temp
TS.MRANGE - + WITHLABELS AGGREGATION max 10000 FILTER location=3 metric=temp

也可以创建一个规则来进行此聚合并将其存储在不同的时间序列中。

完成后，不要忘记删除资源以避免不必要的成本。

• 按照文档中的步骤删除Confluent Cloud集群——您只需要删除Confluent组织即可。
• 同样，您也应该删除Azure Cache for Redis实例。

在您的本地机器上：

• 停止Kafka Connect集群
• 停止蚊子经纪人（例如酿造服务停止mosquito）
• 停止Grafana服务（例如brew services stop grafana）

我们探索了使用Redis和Kafka摄取、处理和查询时间序列数据的数据管道。当您考虑下一步并转向生产级解决方案时，您应该考虑更多的事情。

• 保留策略：考虑这一点，因为默认情况下您的时间序列数据点不会被修剪或删除。

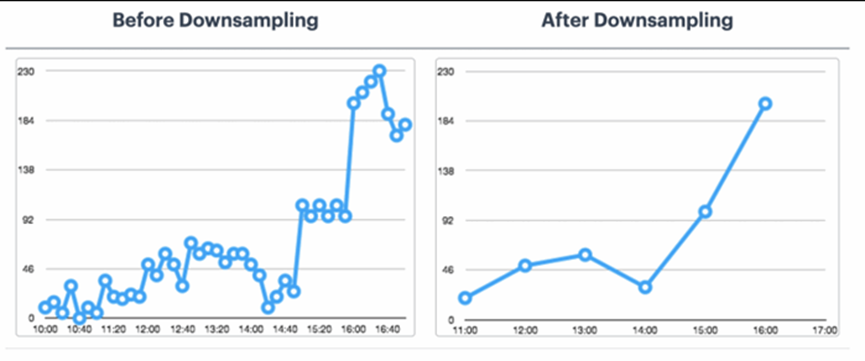

• 下采样和聚合规则：您不想永远存储数据，对吗？确保配置适当的规则来解决这个问题（例如TS.CREATERULE temp:1:2 temp:avg:30 AGGREGATION avg 30000 ）。
• 重复数据政策：您希望如何处理重复样本？确保默认策略(BLOCK)确实是您所需要的。如果没有，请考虑其他选项。

这不是一个详尽的清单。其他配置选项请参考RedisTimeSeries文档

数据是宝贵的，包括时间序列！您可能想要进一步处理它（例如运行机器学习以提取洞察力、预测性维护等）。为此，您需要将这些数据保留更长的时间，并且为了经济高效且经济高效，您需要使用可扩展的对象存储服务，例如Azure Data Lake Storage Gen2 (ADLS Gen2) .

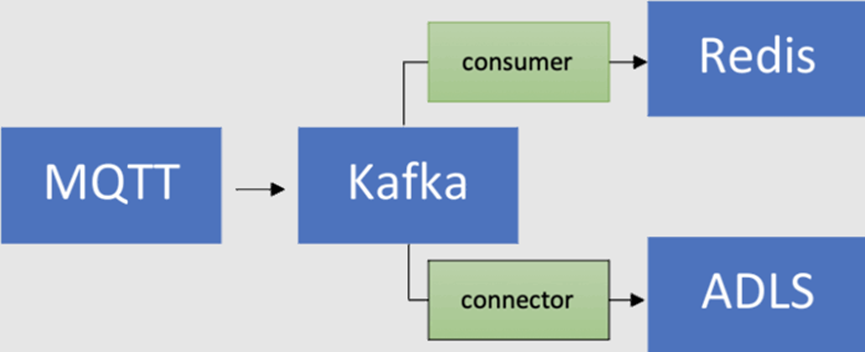

有一个连接器！您可以通过使用完全托管的Azure Data Lake Storage Gen2 Sink Connector for Confluent Cloud来处理和存储ADLS中的数据，然后使用Azure Synapse Analytics或Azure Databricks运行机器学习来增强现有数据管道。

您的时间序列数据量只能向上移动！解决方案的可扩展性至关重要：

• 核心基础设施：托管服务允许团队专注于解决方案，而不是设置和维护基础设施，尤其是在涉及复杂的分布式系统（如数据库和流媒体平台，如Redis和Kafka）时。

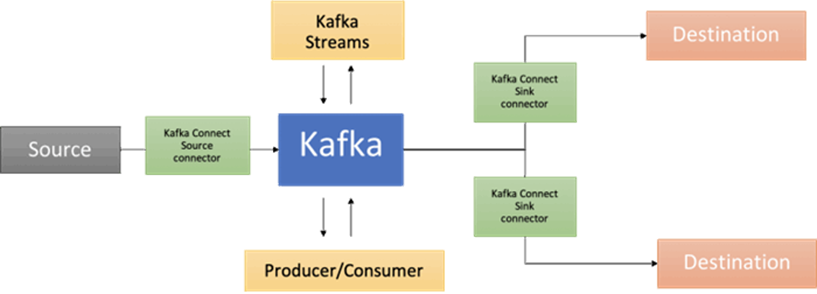

• Kafka Connect：就数据管道而言，由于Kafka Connect平台本质上是无状态且水平可扩展的，因此您掌握得很好。在如何构建和调整Kafka Connect工作集群的大小方面，您有很多选择。
• 自定义应用程序：与本解决方案一样，我们构建了一个自定义应用程序来处理Kafka主题中的数据。幸运的是，同样的可伸缩性特征也适用于它们。在水平扩展方面，它仅受您拥有的Kafka主题分区数量的限制。

集成：不仅仅是Grafana！RedisTimeSeries还与Prometheus和Telegraf集成。但是，在撰写本文时还没有Kafka连接器——这将是一个很棒的附加组件！

当然，您可以将Redis用于（几乎）所有事情，包括时间序列工作负载！请务必考虑从时间序列数据源到Redis及其他范围的数据管道和集成的端到端架构。
