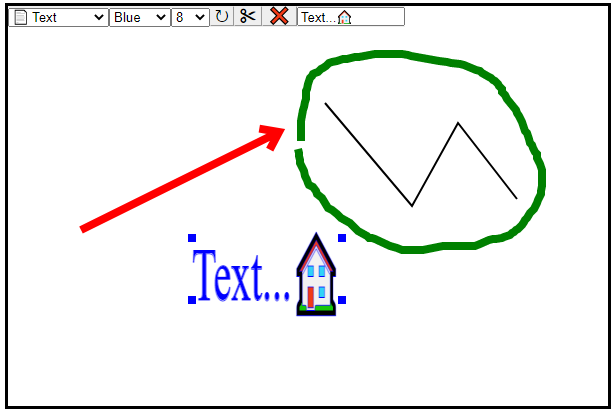

SketchPad/图像编辑器的简短（不到500行）jQuery插件实现。
- 下载 svg.zip - 8.7 KB
对于我的一个项目，我需要实现一个SketchPad。浏览谷歌的想法，很快我想出了一个基于SketchPad的画板（见canvas.html附件zip文件）。但是它缺少几个功能，我不确定它们是否容易在canvas平台上实现：
- 将绘图另存为图像，以便外部工具可以使用它，而无需特殊渲染器
- 存储注意事项——即使是PNG图像也会很大
- 能够在未来修改图像。
- 选择现有对象进行微调。
因此，在下一次迭代中，我决定在SVG技术(svg.html)的基础上绘制SketchPad。它似乎解决了我在画布上遇到的所有问题。
使用代码要使用代码，只需包含editor.js文件并初始化为常规jQuery插件。
下面的示例代码将创建一个SketchPad区域(#content )作为具有所需维度的简单
。然后在jQuery的document.ready函数中它创建一个jQuery对象并附加change事件处理程序。在此处理程序中，它使用Scribble的对象toText函数来获取绘图作为svg文本字符串，并设置预览#res元素的值为svg。它还获取绘图的PNG值并将预览图像设置为该值。由于图像加载不是在浏览器中的即时操作，因此当图像准备好时，将调用作为函数参数提供的事件处理程序。
$(document).ready(function() {
$('#content').Scribble().change(function() {
$('#res').html($(this).Scribble('toText', 'svg'));
$(this).Scribble('toText', 'png', function(img) {
$('#img').attr('src', img);
});
});
});
![]()
这里有三种有趣的方法：
- onchange事件——每次更改图像时生成
- toText(type, onLoad) 方法——一种将当前SVG值作为不同格式的字符串返回的方法。可能的格式：
- svg——返回值作为SVG字符串
- base64——SVG base64编码的值
- mix——如果SVG包含unicode字符(emojii)，则使用base64编码，否则返回非编码值
- png、jpeg或任何其他没有“image/”部分的图像mime类型。调用时，返回值是base64编码值。图像将在OnLoad方法中返回（此处需要）
- fromText(val)——使用上面的toText ()函数生成的提供的SVG字符串加载编辑器的值。如果容器元素将作为子元素隐藏，则此textarea的值将用作编辑器的初始值。如果未找到此文本区域，则会创建空的隐藏文本区域。文本区域将在任何更改时使用SVG内容进行更新。这是我用来在浏览器和后端ASP.NET WebForms应用程序之间传递值的技巧。
- 直线 - 允许创建直线
- 矩形 - 允许创建矩形
- 箭头 - 允许创建箭头
- 铅笔 - 自由形式绘图。最初的实现是记住所有的鼠标移动点。然而，这会导致弯曲的线条和很多点。所以如果没有按下shift，最终版本会画直线。您可以按shift键或暂停半秒以放下锚点或在绘制时按住shift以跟随mosemove事件。
- 文本 - 允许文本/表情符号输入。
- 图像 - 要求插入图像。图像也可以拖/放或粘贴到绘图区域的顶部
- 移动 - 从对象创建切换到移动/调整大小模式。
- 颜色 - 更改选定/创建对象的颜色
- 宽度 - 更改选定/创建对象的笔画宽度
- 旋转 - 为简单起见，我只允许旋转90度
在某些时候对最终产品进行故障排除，我遇到了emojii无法正确重新加载的问题。我花了一段时间才意识到我的数据库列是varchar(max)并且不存储unicode。由于同一个数据库用于其他项目，我决定将SVG编码为base 64，而不是更改列类型。不幸的是，浏览器中的btoa函数有问题，因此花了一些时间才找到解决方案。你可以在btoa() - Web APIs | MDN看到它 。
SVG加载/兼容性SVG是一种完整的语言。我从来没有打算能够支持SVG规范中定义的所有功能，只是为了能够加载我之前创建的文档。请不要仅使用随机SVG文档尝试它——它很可能不起作用。
