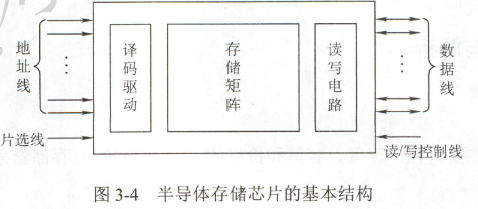

半导体存储芯片 1、 半导体存储芯片的基本结构：存储矩阵、译码驱动电路和读写电路
1.1存储矩阵：由大量相同的位存储单元阵列构成 1.2译码驱动：将来自地址总线的地址信号翻译成对应存储单元的选通信号，在该信号读写电路配合下完成对被选中单元的读写操作 1.3读写电路：包括读出放大器和写入电路，用来完成读写操作 1.4读写控制线：决定芯片进行读写操作 1.5片选线：决定哪个存储芯片被选中 1.6地址线：单向输入的，其位数与存储字的个数有关 1.7数据线：双向的，位数与读出或写入的数据位数有关

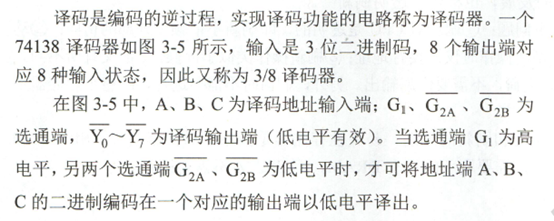

2、74138译码器 译码是编码的逆过程，实现译码功能的电路称为译码器。
