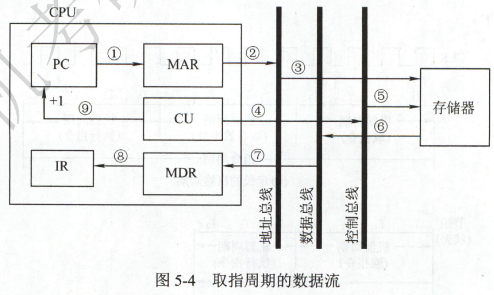

指令周期的数据流：数据流是根据指令要求依次访问数据序列。在指令执行的不同阶段，要求依次访问的数据序列是不同的。而且对于不同的指令，它们数据流往往也是不同的。4 1、 取指周期 取指周期的任务是根据PC中的内容从主存中取出指令代码并存放在IR中。 取指周期的数据流如下所示。PC中存放的是指令的地址，根据此地址从内存单元中取出的是指令，并放在指令寄存器IR中，取指令的同时，PC加1.
2、 间址周期 间址周期的任务是取操作数有效地址。以一次间址为例，将指令中的地址码送到MAR并送至地址总线，此后CU向存储器发读命令，以获取有效地址并存至MDR。
3、 执行周期 执行周期的任务是根据IR中的指令字的操作码和操作数通过ALU操作产生执行结果，不同指令的执行周期操作不同，因此没有同意的数据流向。 4、 中断周期 中断周期的任务是处理中断请求。假设程序断点存入堆栈中，并用SP指示栈顶地址，而且进栈操作时先修改栈顶指针，后存入数据，数据流如下所示：

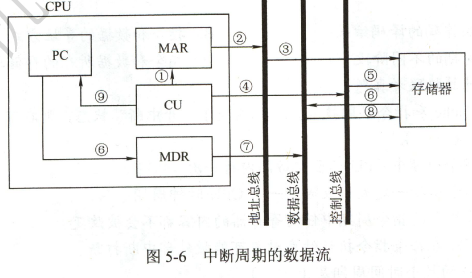

中断周期的数据流向如下：
