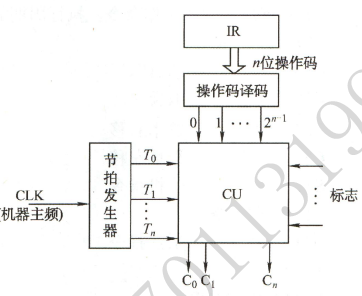

硬布线控制器：原理是根据指令的要求，当前的时序以及外部和内部的状态强开，按时间的顺序发送一系列微操作控制信号。它由复杂的组合逻辑门电路和一些触发器构成，因此又称为组合逻辑控制器。 1、 硬布线控制单元图 指令的操作码是决定控制单元发出不同操作命令的关键，为了简化控制单元（CU）的逻辑，将指令的操作码译码和节拍发生器从CU分离出来，便可得到简化的控制单元图，如下图所示：
CU的输入信号来源如下： （1） 经指令译码器译码产生的指令信息。现行指令的操作码决定了不同指令在执行周期所需要完成的不同操作。故指令的操作码字段是控制单元的输入信号，它与时钟配合产生不同的控制信号。 （2） 时序系统产生的机器周期信号和节拍信号。为了使控制单元按一定的先后顺序、一定的节奏发出各种控制信号，控制单元必须受时钟控制，即一个时钟脉冲使控制单元 （3） 来自执行单元的反馈信息即标志。控制器单元有时需要依赖CPU当前所处的状态产生控制信号，如BAN指令，控制单元要根据上条指令的结果是否为负而产生不同的控制信号。
