60微程序控制单元的设计步骤

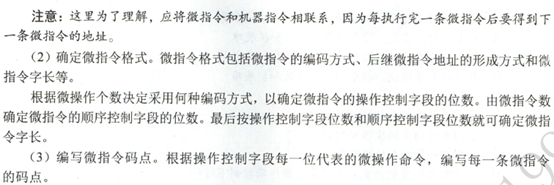

微程序控制单元的设计步骤：微程序单元设计的主要任务是编写各条机器指令所对应的微程序，具体设计步骤有以下三步： 1、 写出对应机器指令的微操作命令及节拍安排。无论是组合逻辑设计，还是微程序设计，对应相同的CPU结构，两种控制单元的微操作命令和节拍安排都是极相似的，如微程序控制单元在取指阶段发出的微操作命令及节拍安排如下：

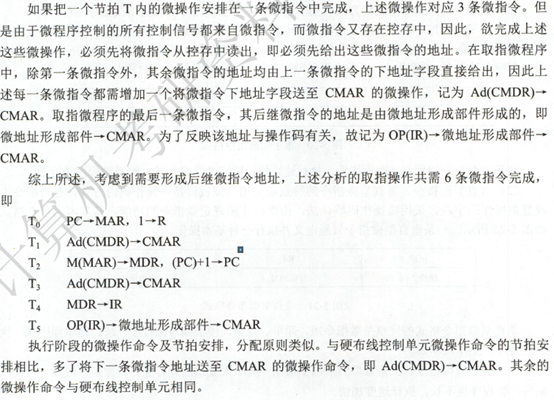

与硬布线控制单元相比，只在T2节拍内的微操作命令不同。微程序控制单元在T2节拍内要将指令的操作码送至微地址形成部件，即OP(IR)微地址形成部件，以形成该条机器指令的微程序首地址。而硬布线控制单元在T2节拍内要将指令的操作码送至指令译码器，以控制CU发出相应的微命令，即OP(IR)ID。
