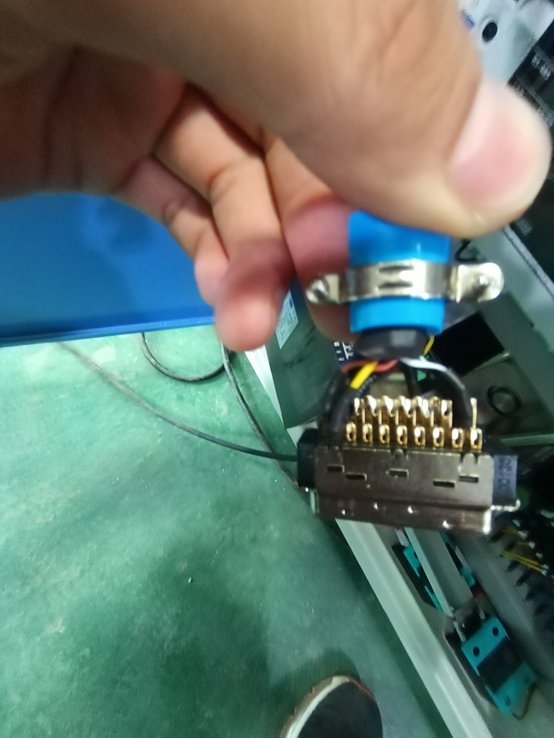

1、外观样式

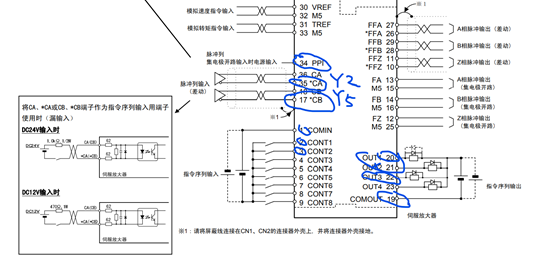

2、实际要引出的端子

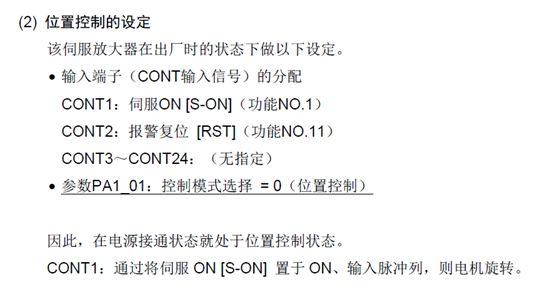

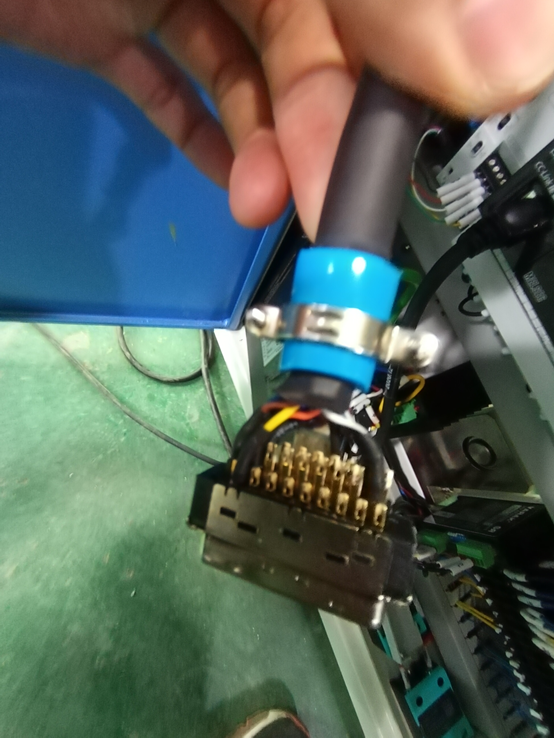

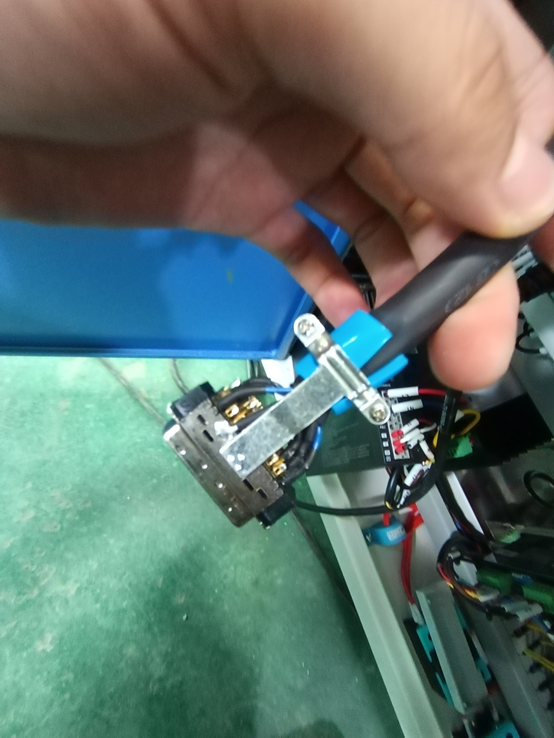

3、功能说明： 1：COMIN:公共端，漏型输入的话接P24 2：CONT1 伺服使能 3：CONT2伺服复位 17:*CB:PLC轴方向输出Y5 18：CB:接P24公共端 35：*CA:PLC轴脉冲输出Y2 36：CA:接P24公共端 19:COMOUT:输出公共端，接N24 20:OUT1：报警 20:OUT2：刹车 4、实际接线图
富士伺服CN1接线
关注
打赏
1、外观样式
2、实际要引出的端子
3、功能说明： 1：COMIN:公共端，漏型输入的话接P24 2：CONT1 伺服使能 3：CONT2伺服复位 17:*CB:PLC轴方向输出Y5 18：CB:接P24公共端 35：*CA:PLC轴脉冲输出Y2 36：CA:接P24公共端 19:COMOUT:输出公共端，接N24 20:OUT1：报警 20:OUT2：刹车 4、实际接线图
