2、那智机器人时序基板的TBEX1、TBEX2连接

光怪陆离的节日 发布时间：2021-03-12 19:30:49 ，浏览量：2

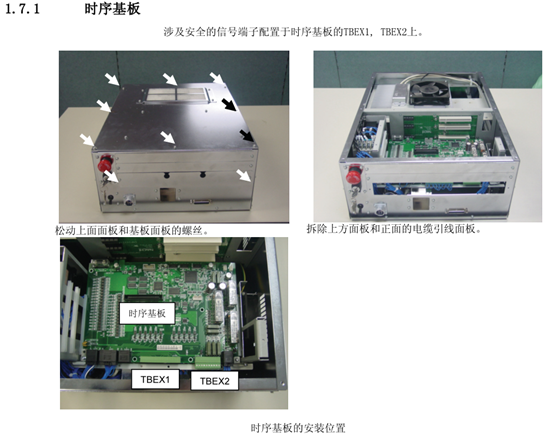

1、 时序基板的安装位置 在这里插入图片描述 在这里插入图片描述

在这里插入图片描述

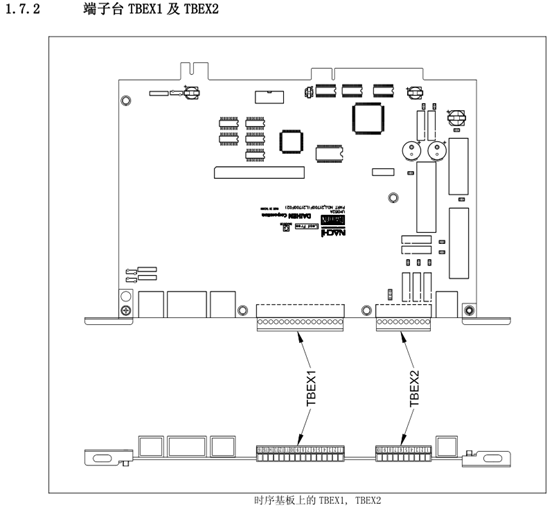

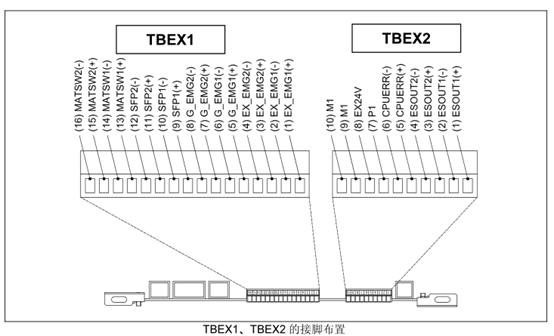

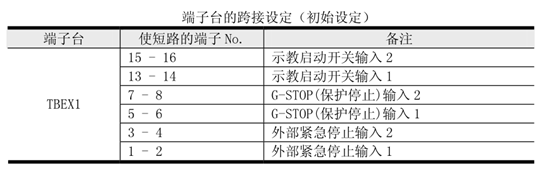

2、 端子台接脚布置 在这里插入图片描述 在这里插入图片描述

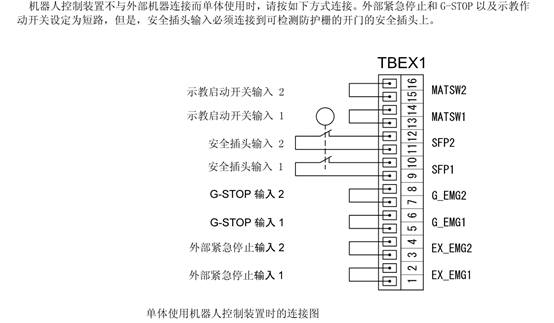

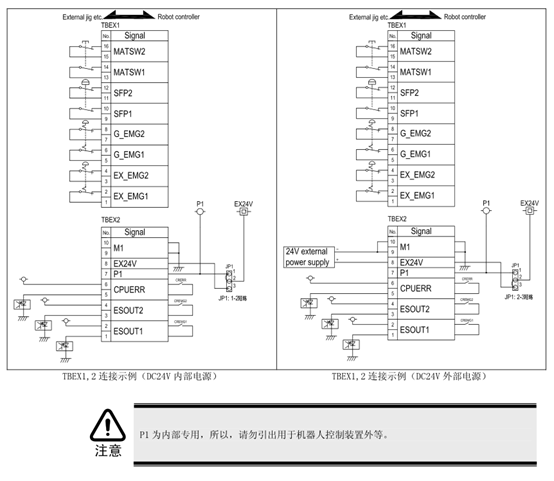

3、实际接线样例。在实际中，一般不用到，则用短接代替急停的常闭按钮 在这里插入图片描述

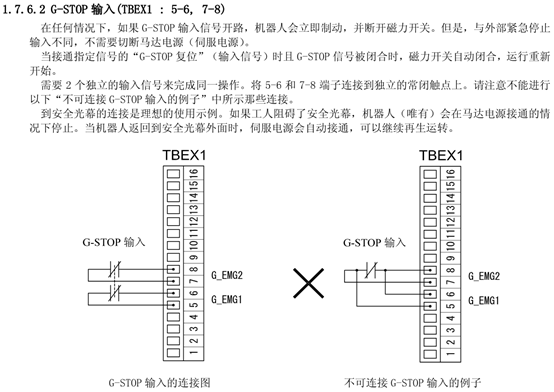

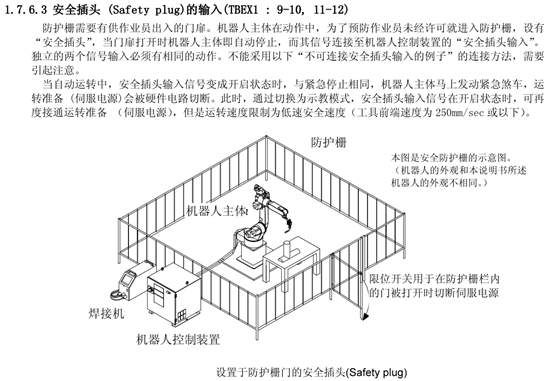

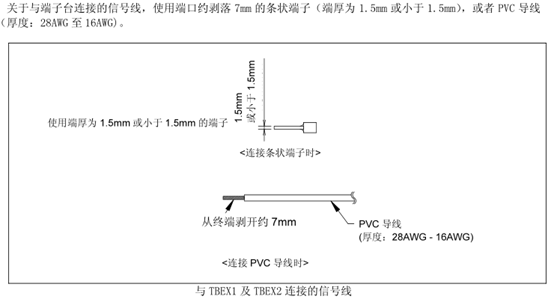

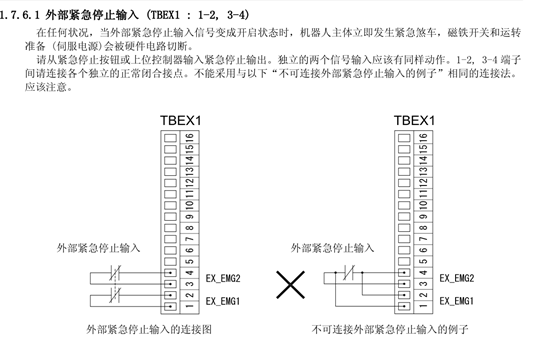

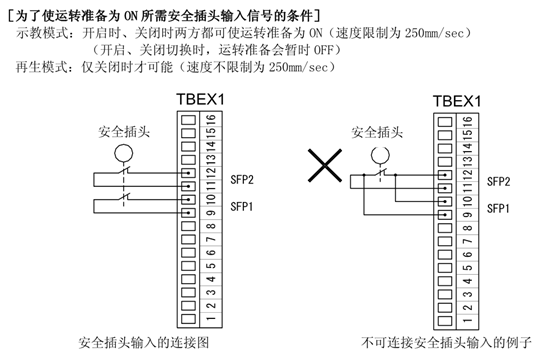

4、 使用时各连接端子的定义

在这里插入图片描述

在这里插入图片描述 在这里插入图片描述 在这里插入图片描述 在这里插入图片描述 在这里插入图片描述 在这里插入图片描述
