倍福AX5000通过X06端口输入极限、原点信号的参数配置

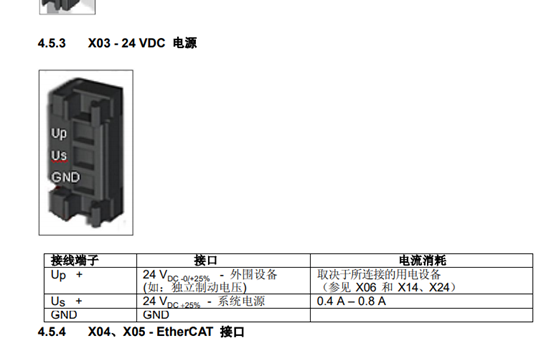

1、 目的：有原点、正限位信号、负限位信号需要接到驱动器的IO端口中 2、 AX5000的IO端口说明： 2.1 X03是24V供电输入，解法如下：即Up,Us接24V,GND接0V即可。

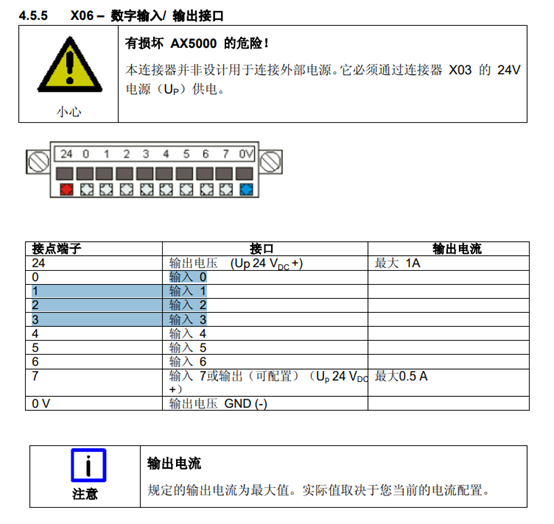

2.2 X06端口定义如下：其中的24V,0V是输出的，不可以接外部电源输入。0到7号端子是信号输入，其中7号也可以做信号输出。具体输入端子的含义是需要再TwinCAT软件上配置的。

2.3 外部连接的案例如下：
