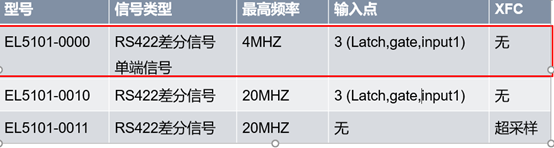

1、 EL5101模块简介：EL5101为单通道增量型编码器计数模块，一共有EL5101-0000、EL5101-0010、EL5101-0011、EL5101-0090（尚未供货）四种型号，其中EL5101-0000比较常用，本例使用EL5101-0000连接增量型编码器

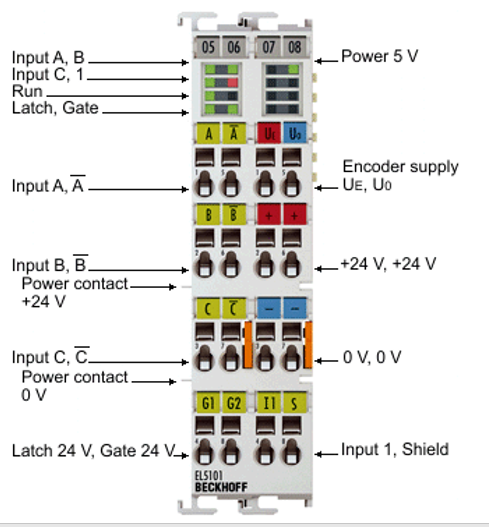

2、 硬件外观和接线
在这里插入图片描述

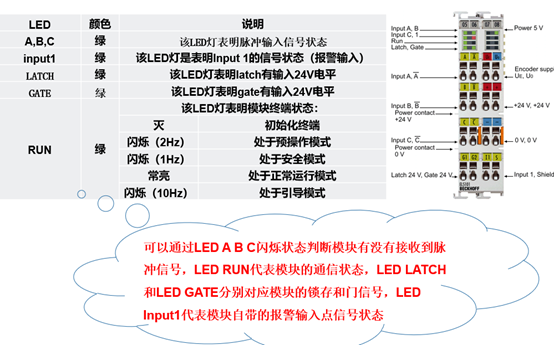

3、 指示灯说明

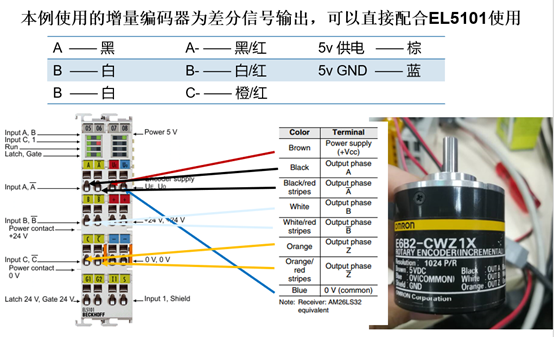

4、和编码器连接的案例
倍福EL5101模块的简介以及和5v增量编码器连接
关注
打赏
1、 EL5101模块简介：EL5101为单通道增量型编码器计数模块，一共有EL5101-0000、EL5101-0010、EL5101-0011、EL5101-0090（尚未供货）四种型号，其中EL5101-0000比较常用，本例使用EL5101-0000连接增量型编码器
2、 硬件外观和接线 在这里插入图片描述
3、 指示灯说明
4、和编码器连接的案例
