EL4028模拟量模块使用

使用EL4028模块，但是不知道输出结果怎么测试，电压档测试一直是4.8v，本文档介绍EL4028功能及输出。

目 录

1. 功能简介 3 1.1. 特性 3 1.2. 电气参数 4 1.3. 外观 5 1.4. 接线方式 6 1.5. 应用说明 6 1.6. 输出测试方法 6 1.6.1 通过电流表测试 6 1.6.2 通过模拟量输入模块EL3008测试 6

2. 功能简介 1.1. 特性 EL4028模拟输出端子产生4至20 mA范围内的信号。电源以12位的分辨率提供给过程级，并进行电气隔离。EtherCAT端子输出通道的接地电位与24 V直流电源共用。输出级由24 V电源供电。EL4028将八个通道组合在一个壳体中。EtherCAT端子的信号状态由发光二极管指示。 1.2. 电气参数

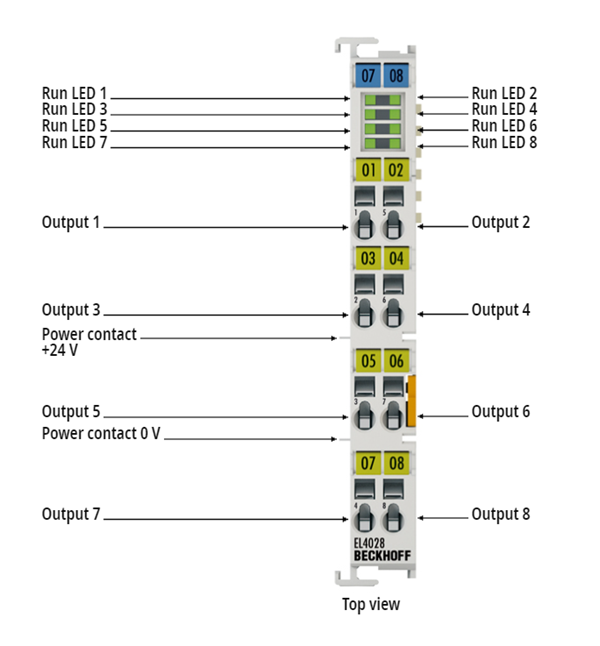

1.3. 外观

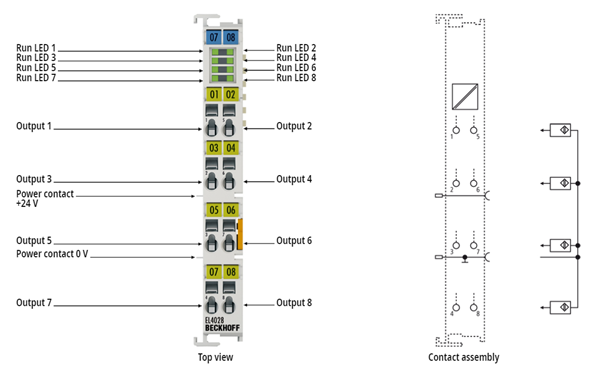

1.4. 接线方式

1.5. 应用 用于模拟量的输出，会根据参数，将数值转化为电流大小，从而进行模拟量输出。

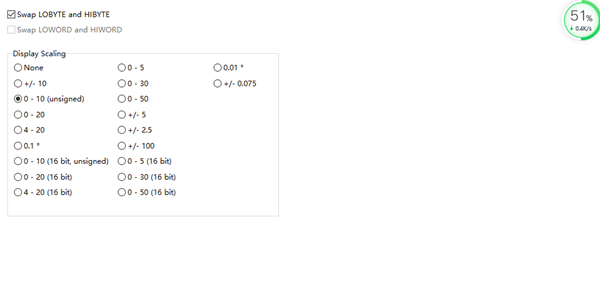

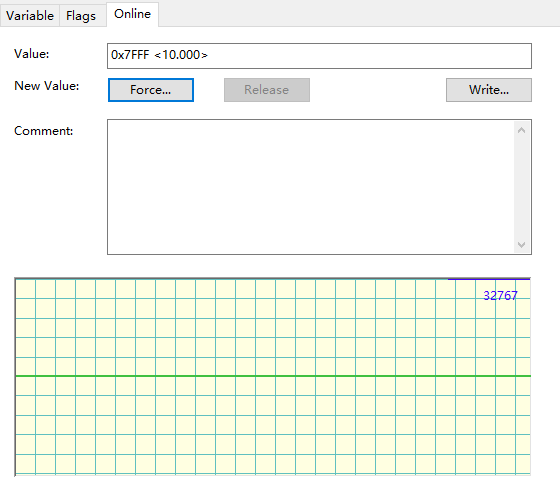

1.6. 测试流程 1.6.1通过电流表测试 因为EL4028模块为电流输出模块，所以如果测量电压是不可行的。实际是需要测量电流的大小，流程是断开模块和接受负载的线，然后万用表打到电流端进行电流测试。若模块没有连接负载，可以选择一个电阻作为负载，然后进行电流测试。 1.6.2通过EL3008测试 EL3008是模拟量输入模块，即把EL4028的output接到EL3008的input，选择合适的参数，即可看到模拟量输出的电流传送到模拟量输入的电流并转化为数值。可通过判断数值差异进行测试。
