基于面向对象的思想实现NC轴控制

简单的轴控制是，直接实例化MC功能块，然后绑定变量实现轴的NC控制，但是轴变量多起来就不好管理。本文介绍一个通过建立结构体和功能块规范化NC控制的案例。

目 录

1. 软硬件版本 3 1.1. 倍福Beckhoff 3 1.1.1. 控制器硬件 3 1.1.2. 控制软件 3
2. 准备工作 3 2.1. 网络接线 3 2.2. 设置PC和PLC的IP地址 3 2.3. 硬件扫描和NC轴创建 3
3. 操作步骤 4 3.1. 导入库文件 4 3.2. 创建轴控的结构体 4 3.2.1. ST_TcAxisItf结构体 4 3.2.2. ST_TcAxisItfCfg结构体 5 3.2.3. ST_TcAxisItfCmd结构体 5 3.2.4. ST_TcAxisItfState结构体 5 3.3. 创建轴控制功能块FB_AxisPTPItf 6 3.3.1. 变量声明 6 3.3.2. 程序实现 7 3.4. 全局变量的添加 9 3.5. 轴参数赋值 9 3.5.1. 变量绑定 9 3.5.2. NC操作实现 9 3.6. NC参数和PLC链接 10

1. 软硬件版本 1.1. 倍福Beckhoff 1.1.1. 控制器硬件 TwinCAT控制制器，PC或者EPC，包括： 嵌入式控制器：CX5020-0125（IMG版本：CX1800-0411-0007 v3.92） 工控机：C6xxx、CP2xxx、CP6xxx等

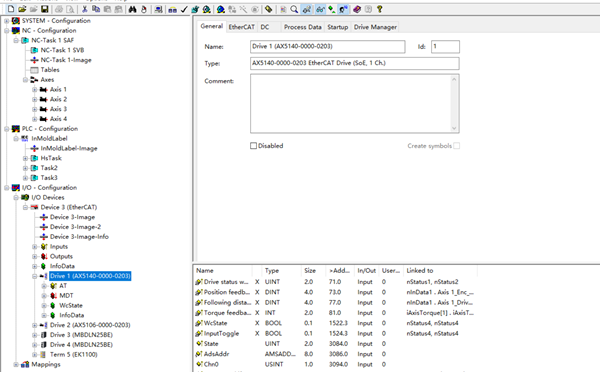

1.1.2. 控制软件 笔记本和控制器都是基于TwinCAT 2版本 2. 准备工作 2.1. 网络接线 通过路由器进行局域网连接，控制器网线连在路由器，调试PC也接入局域网，实现PC和控制器之间的通信。 2.2. 设置控制器和PC的地址 设置原则是，将倍福控制器（PLC）的IP地址和编程笔记本设置到同一网段，例如：控制器ip地址为：192.168.1.18，本地调试PC的IP地址为：192.168.1.30 2.3. 硬件扫描和NC轴创建 在TwinCAT System Manager中，扫描硬件，并创建NC轴。如下所示

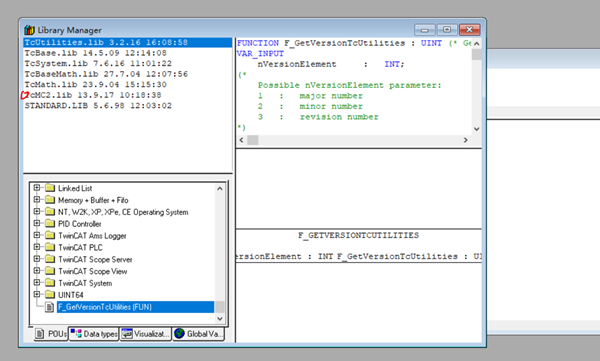

3. 操作步骤 3.1. 导入库文件 需要导入库文件TCMC2.lib,如下所示

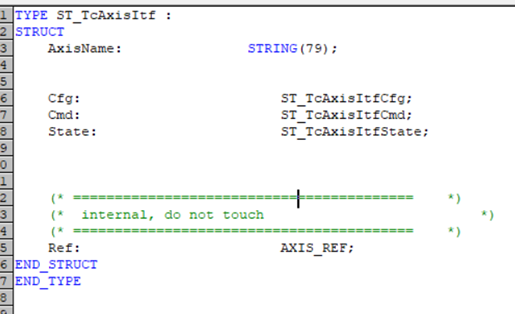

3.2. 创建轴控的结构体 3.2.1. ST_TcAxisltf结构体 ST_TcAxisltf结构体，用于定义轴的AxisName,配置参数Cfg,动作指令Cmd，轴的状态State的集合体，实现如下

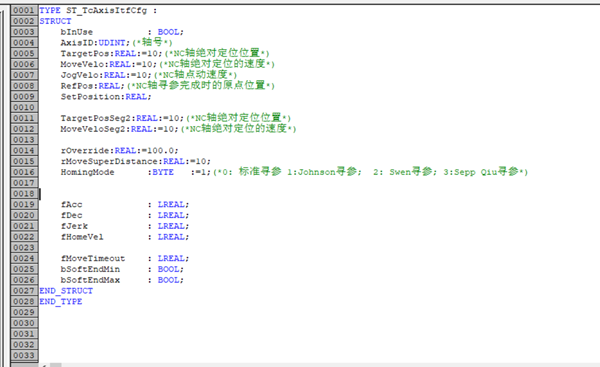

3.2.2. ST_TcAxisltfCfg结构体 定义了轴的相关参数变量，如轴号、位置、速度等，结构体实现如下

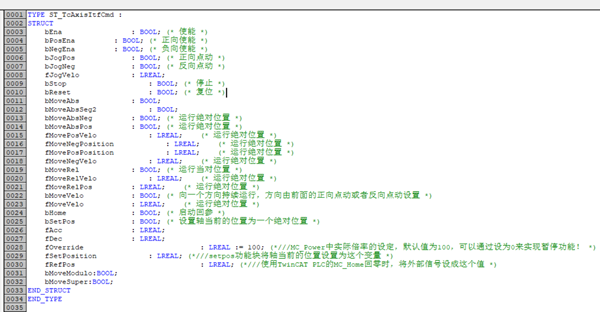

3.2.3. ST_TcAxisltfCmd结构体 该结构体，定义了轴相关操作的变量，如使能、点动、定位启动等，如下所示。

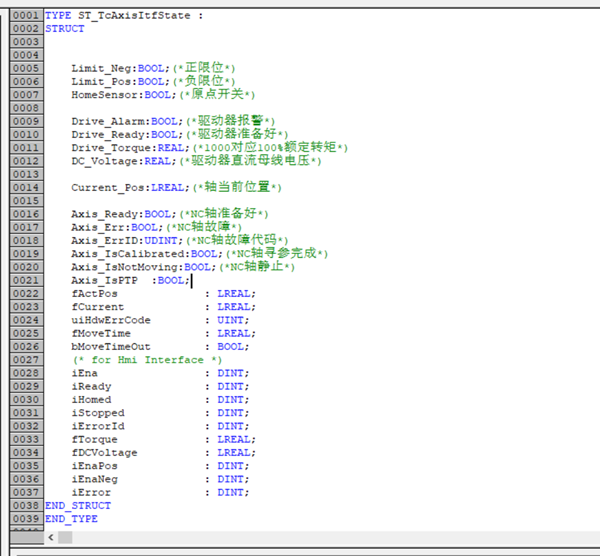

3.2.4. ST_TcAxisltfState结构体 该结构体定义了轴的一些状态变量，如限位、轴报错、轴运动状态等，具体结构体实现如下所示。

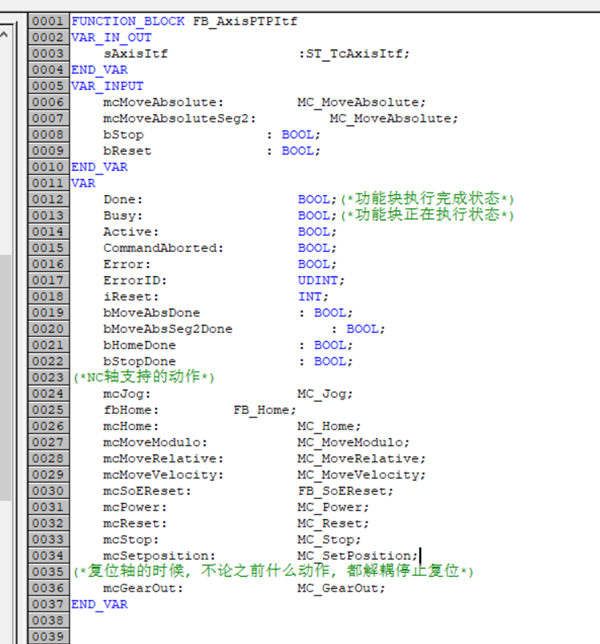

3.3. 创建轴控制功能块FB_AxisPTPItf 设计的思想是，创建一个关于MC控制操作的功能块，然后具体实现是通过实例化该功能块进行赋值操作。 3.3.1. 变量声明 轴相关的输入，输出变量通过结构体ST_TcAxisItf定义，然后再定义相关状态的输出变量，如下所示。

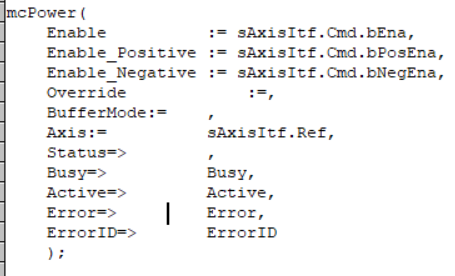

3.3.2. 程序实现 通过引用结构体变量，能够统一变量的命名规范，也使得逻辑更加清晰，如轴使能的编写如下

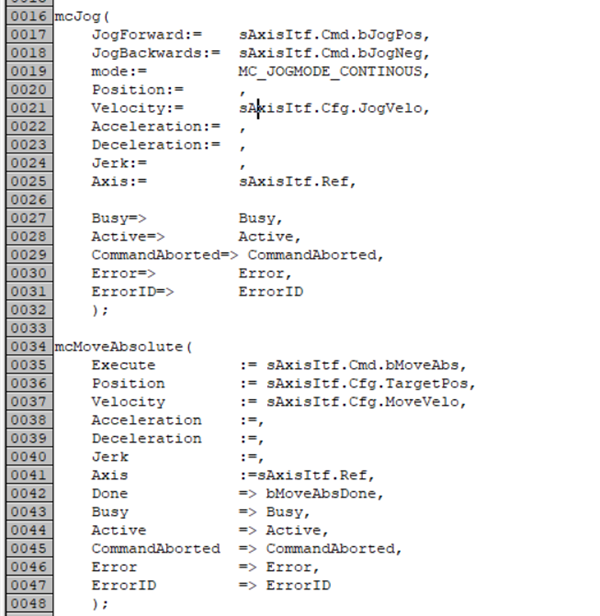

同理可以写jog和定位启动的功能块，如下

其好处就是代码书写的简洁直观，能够重复调用，拓展性强。 3.4. 全局变量的添加 在创建完FB_AxisPTPItf功能块后，还需要实例化调用才能进行轴的控制，因为在多个ST文件中都可能调用轴控制，因此，将其定义为全局变量，同时为每个轴定义一个ST_TcAxisltf结构体变量，如下所示：

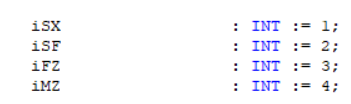

此外，还可以对不同的轴起一个常量，这样在调用时候就不用数字，而用变量名称，更加清晰明了，如下所示

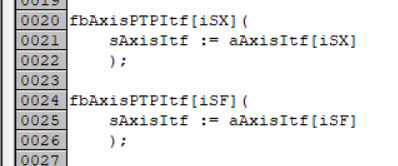

3.5. 轴参数的赋值 3.5.1. 变量绑定 在定义完全局变量后，即产生了一个MC功能的数组，为了把FB_AxisPTPItf，ST_TcAxisltf和特定的轴联系起来，需要进行赋值操作，如下所示

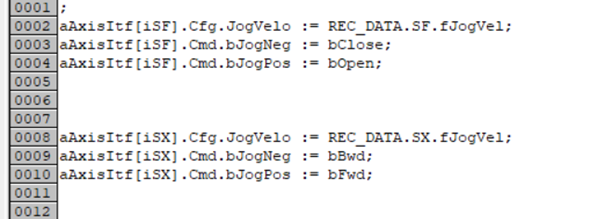

由全局变量可知ISX=1,ISF=2,因此相当于实例了两个轴的参数，后面有关轴的操作都可以用fbAxisPTPItf[ISX]进行操作。 3.5.2. NC操作实现 在变量绑定完成后，即可进行一系列NC轴控制了，其优点是，不需要额外管理输入输出变量，所有的轴的变量命名一致，调用只是某个轴号做改动，如下所示，为ISX轴和ISF轴的JOG操作

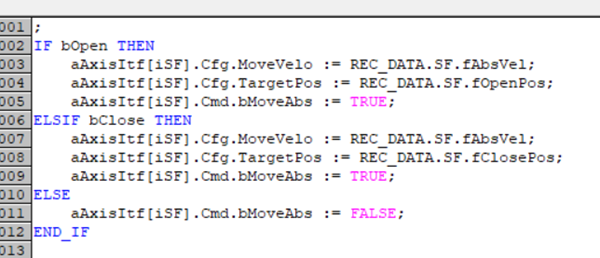

相应的，走定位控制也是通过多级调用实现，如下所示

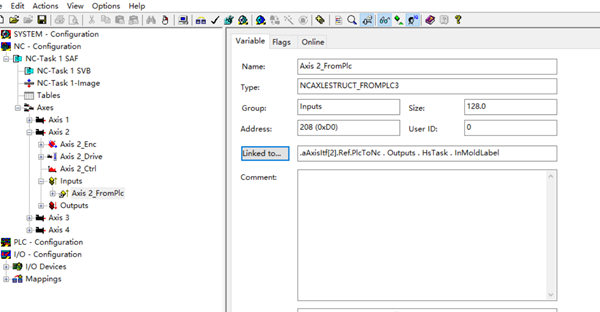

3.6. NC参数和PLC链接 在写好PLC侧的程序后，还需要将NC轴和PLC变量进行连接，从而实现PLC的相关操作能在NC体现，链接如下：
