倍福控制器刷image流程

特殊情况下，控制器需要重装系统和本分系统，需要用到倍福的专用U盘备份，系统恢复就需要刷image，本文介绍刷image的流程

目 录

1. 实验使用的硬件 3
2. BST概述 3 2.1. BST型号 3 2.2. BST开始界面介绍 3 2.3. BST版本型号和控制器型号 4 2.3.1. 型号说明 4 2.4. BST版本变更操作 4 2.4.1. 版本下载 4 2.4.2. 变更BST固件版本 5
3. BST系统备份和恢复 7 3.1. 硬件连接 7 3.2. 设置启动项 7 3.3. 系统备份 8 3.3. 系统恢复 11

1. 实验使用的硬件 （1） CX5010 控制器 （2） C990-H391 BST （3） 外围设备：键盘 鼠标 显示器

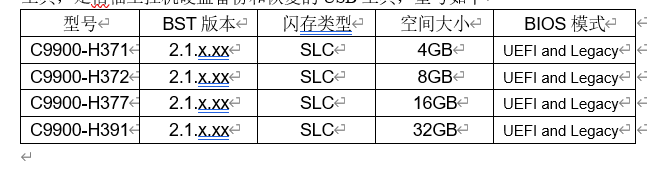

2. BST概述 2.1. BST的型号 BST是The Beckhoff Server Tool英文字母的缩写，是用于倍福工控机硬盘备份和恢复的USB工具，是倍福工控机硬盘备份和恢复的USB工具，型号如下 型号 BST版本 闪存类型 空间大小 BIOS模式 C9900-H371 2.1.x.xx SLC 4GB UEFI and Legacy C9900-H372 2.1.x.xx SLC 8GB UEFI and Legacy C9900-H377 2.1.x.xx SLC 16GB UEFI and Legacy C9900-H391 2.1.x.xx SLC 32GB UEFI and Legacy

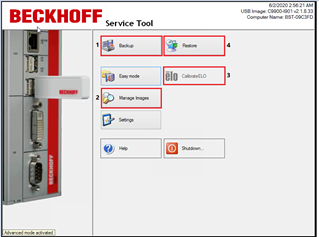

2.2. BST开始界面介绍 在使用倍福专用U盘启动时，BST开始界面默认总共有8个按钮，一般会用到以下四个

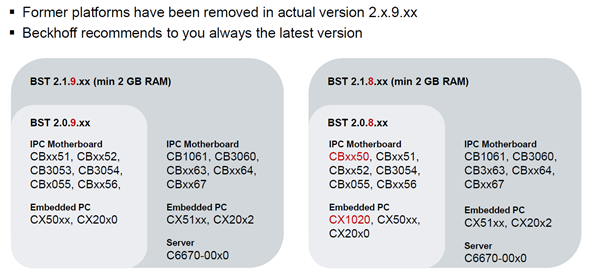

2.2.1. Backup 用于创建工控机的镜像文件（tib文件），即用于系统的备份 2.2.2. Manage images 用于管理镜像文件，比如对镜像文件的删除，修改名称等 2.2.3. CalibrateELO 用于倍福触摸屏的校对 2.2.4. Restore 把原有的镜像文件（tib文件）恢复到倍福工控机中 2.3. BST版本型号和控制器型号 2.3.1. 型号说明 不同型号的BST对应的版本和适应的型号是不一样的，具体如下

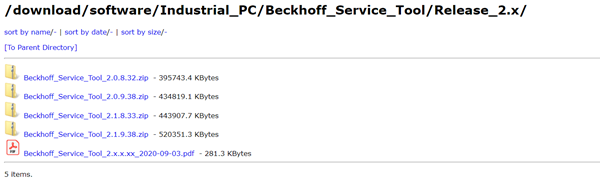

比如，控制器为CX5010系列，则BST版本须为BST 2.0.8.x.x才能备份，否则会出现蓝屏的情况。 2.4. BST版本变更操作 2.4.1. 版本下载 首先，需要知道备份的机型，选择对应的BST版本，版本的变更需要在官网下载APPlyBST工具和BST版本镜像，链接如下 Directory contents of /download/software/Industrial_PC/Beckhoff_Service_Tool/Release_2.x/

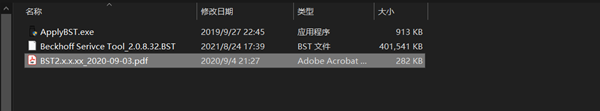

根据机型选择对应的BST版本，比如CX5010系列，对应的版本为BST 2.0.8.x.x，则下载对应型号的压缩文件，下载后解压内容如下：

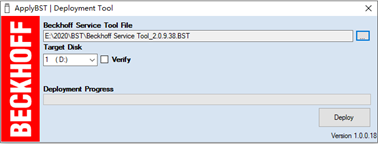

2.4.2. 变更BST固件版本 首先打开ApplyBST.exe应用程序

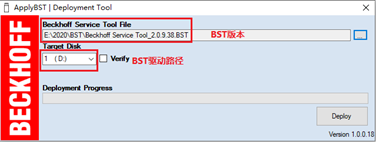

选择安装的BST版本和BST所对应的驱动

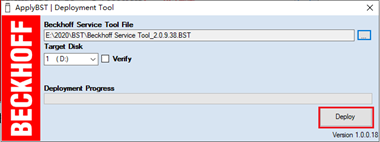

单机Deploy安装低版本的BST

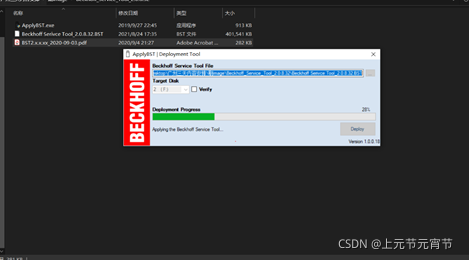

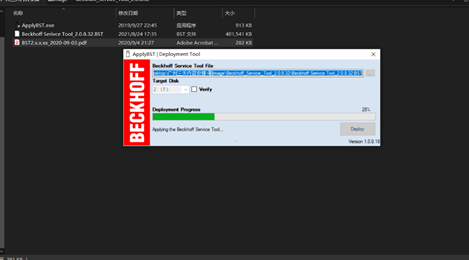

安装过程如下

3. BST系统备份 3.1. 硬件连接 把BST插到工控机的USB口上，通过工控机的DVI口连接显示器，键盘鼠标都插在工控机上。

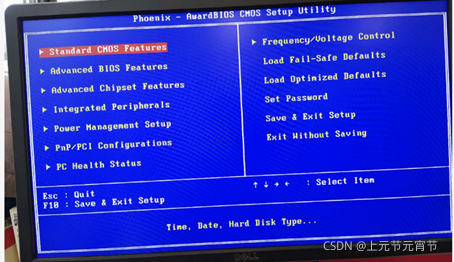

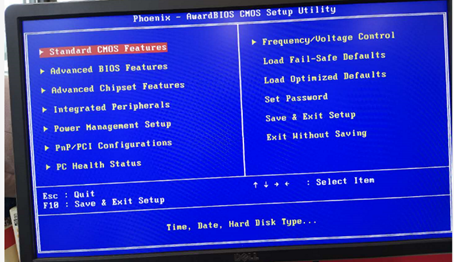

3.2. 设置启动BST 为了启动BST，工业PC的第一启动项必须是U盘启动，具体设置如下： 3.2.1. 按Delete按键，进行BIOS设置（有些工控机按F7进入BIOS）

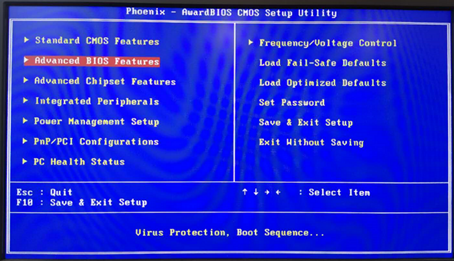

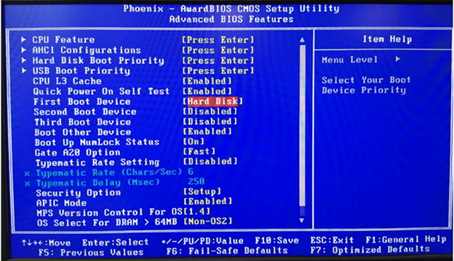

3.2.2. 选择Advanced BIOS Features,按回车键进入设置页面

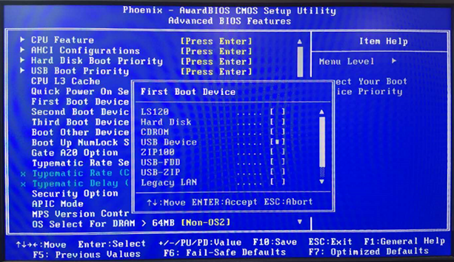

3.2.3. 选中First Boot Device，按回车键进行设置，选中USB Device ,按回车键

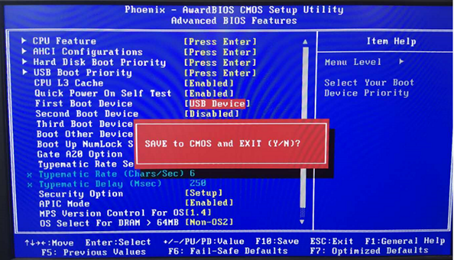

3.2.4. 设置好之后，按回车键，再按F10键，输入Y，保存设置并退出。

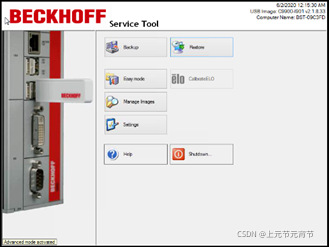

3.3. 系统备份 3.3.1. 启动之后，进入BST开始界面，点击Backup按钮

3.3.2. 点击BackUp出现如下画，点击Next

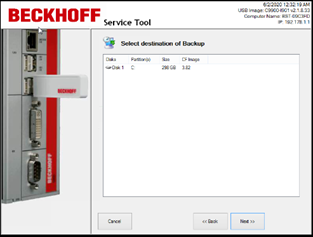

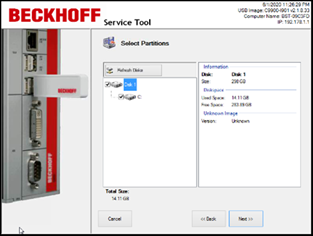

3.3.3. 在界面的左边选择要Disk1，在界面的右边可以看到所选盘符的空间大小，已经使用和未使用的空间,设置完成，点击Next

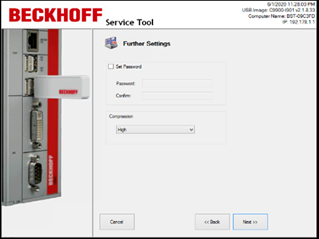

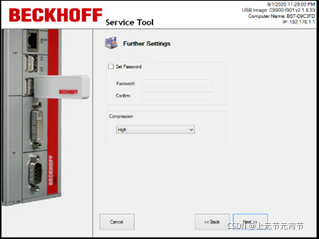

3.3.4. 设置生成的镜像文件密码和镜像文件压缩率，注意密码可以不用设置，如果设置密码，在镜像文件恢复的时候，需要输入密码才能恢复系统，镜像文件压缩率总共有4中选择，None,Normal,High,Maxmum,一般选择默认的High 即可，设置完成之后，点击Next

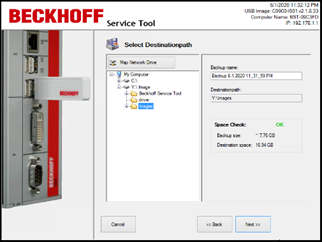

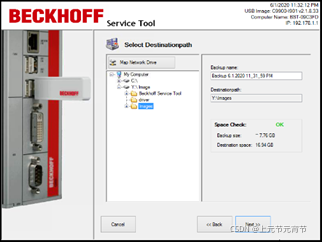

3.3.5. 通过树状图文件路径，选择镜像文件要保存的路径，其中Y盘指得是BST 。在BackUp name选项框中，设置镜像文件的名称（可自定义），确认BST空间大小是否能存储生成的镜像文件

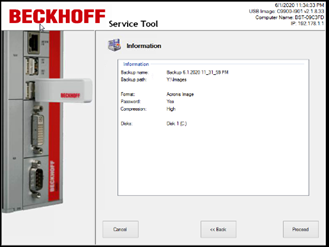

3.3.6. 确认备份的盘符，镜像文件名称，路径，密码和压缩率，点击Proceed开始进行备份

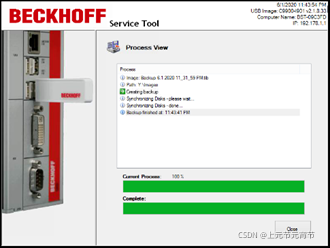

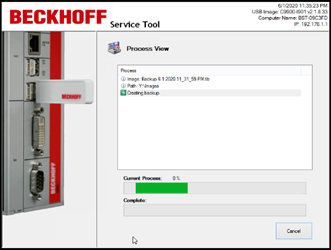

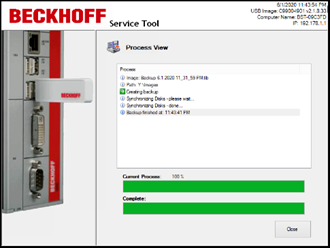

3.3.7. 下图是备份时的界面

3.4. 系统恢复 3.4.1. 点击Restore按钮，用于系统文件的恢复

3.4.2. 点击Restore出现如下画面，默认选择Acronis Image,系统文件的镜像都是以tib为后缀，点击Next

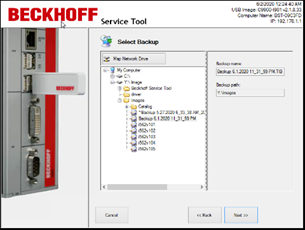

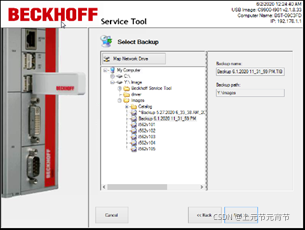

3.4.3. 在树形图中，选择要备份的镜像文件（Backup6.1.2020 11_31_59PM.TIB），存放路径是Y:\Image

注意：如果IMAGE 文件夹有多个备份文件，比如CX51系列的标准Image就有多个备份文件，如下图，必须选择最后一个镜像文件（CX1800-0411-0011v3.91_2.tib）。 如果选择CX1800-0411-0011v3.91_1.tib镜像还原，则需要输入密码。

3.4.4. 如果镜像文件设置密码的话，会出现如下画面。如果未设密码，直接显示第7步。

3.4.5. 选择整个硬盘进行镜像恢复

3.4.6. 选择工控机需要还原的盘符，如果只有一个盘符就直接选中，如果有多个盘符，选择自己想要恢复的盘符即可

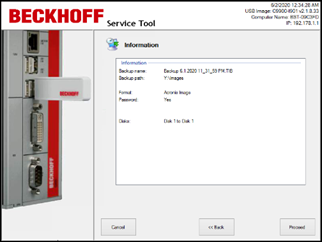

3.4.7. 确认镜像文件恢复信息，如果没有问题，点击Proceed

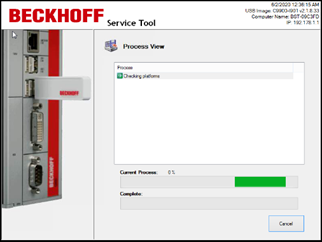

3.4.8. 下图是恢复时的界面

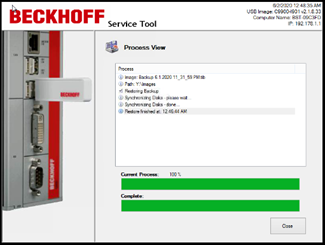

3.4.9. 根据镜像文件大小，系统恢复时间不等，下图是恢复完成的界面
