倍福TwinCAT耦合Camin修改Salcescaling使从轴停下

光怪陆离的节日 发布时间:2021-10-19 08:29:37 ,浏览量:2

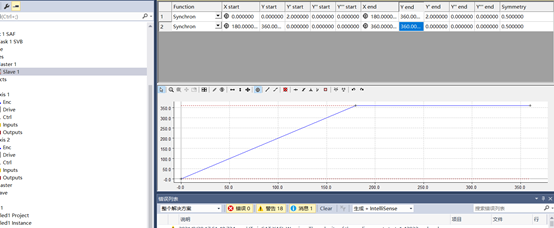

  1. 创建凸轮曲线 1.1. 凸轮表创建 根据需求,主轴转一圈,从轴在主轴半圈以内转完,主轴后半圈,从轴保持不动,因此电子凸轮曲线如下所示:

在这里插入图片描述

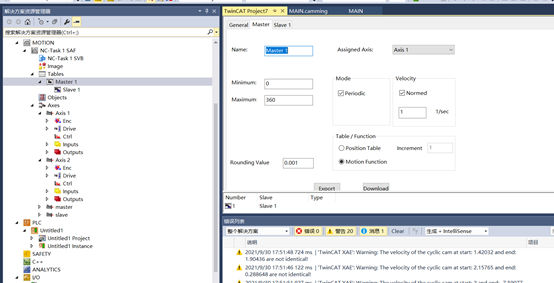

1.2. 曲线属性旋转 因为是主轴带的机械做往返运动,因此在主轴是一直往一个方向转动的,所以需要配置曲线为循环周期,如下 在这里插入图片描述

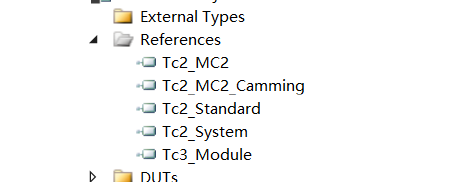

  1. 编写PLC程序 2.1. 引入库文件 需要用到的库文件是Tc2_MC2、Tc2_MC2_Camming, 在这里插入图片描述

2.2. 创建变量 创建主轴、从轴的变量,以及用于凸轮控制的变量,凸轮控制主要用到MC_Cam
