倍福双驱龙门利用Z相脉冲回原点

光怪陆离的节日 发布时间:2021-10-21 06:51:05 ,浏览量:4

  1. 操作过程 1.1. 探针装置Probe Unit功能说明 探针装置是以硬件作为导向的功能组件。可以参数化事件存储当前轴位置。例如,在驱动器中,这一事件可能是数字量输入的信号沿。该位置将由控制系统立即存储,不会出现因为后续评估带来的显著延迟。 在这里插入图片描述 在这里插入图片描述

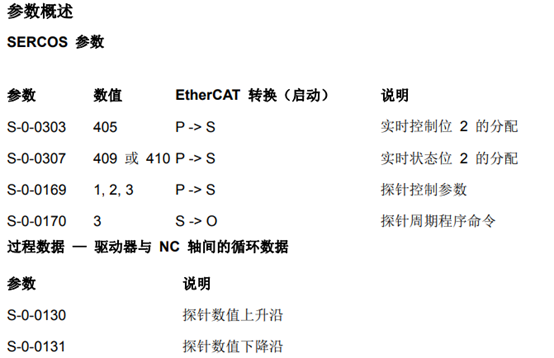

更多详细设置可参考AX5000操作手册中的探针设置:Microsoft Word - AX5000 updated.doc (beckhoff.com.cn)

1.2. 具体参数设置 DriveDrive ManagerProbe unit,如下,第一步是设置探针信号的来源。探针信号是在光栅尺的某个位置上,当电机运动时,到某个位置后,通过Z相脉冲输出,因此Z相脉冲的来源是X11/X21,所以需要选择Mux2
