倍福KL1104、KL2021模块IO输入输出通道灯不亮，PLC没信号输入

在测试过程中，发现KL1104、KL2021模块没有输入输出反应，即有信号灯也没亮，后发现是线没接好，本文说明其具体原因。

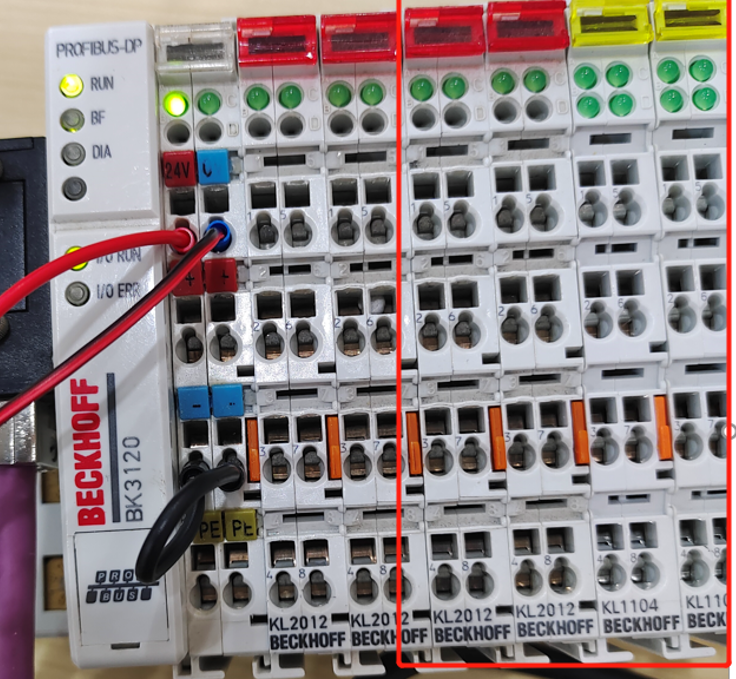

1. 操作流程 1.1. 问题分析 在短接模块端子，即用24V电源连接KL1104通道，或者PLC输出到KL2012模块通道中，信号都不亮，如下所示： ![在这里插入图片描述](https://img-blog.csdnimg.cn/4a0b3eea46ca4fdaa9c8e2a4704aa19b.png?x-oss-process=image/watermark,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA5LiK5YWD6IqC5YWD5a616IqC,size_20,color_FFFFFF,t_70,g_se,x_16 1.2. 解决方案 该原因是因为接线不完整引起的，在配置好硬件之后，24V处理==除了给控制器供电，还需要给IO模块的端子供电，才能确保信号能够输入输出，此外也可以看Cx控制器或者从站中模块的指示灯状态分析是否接电完整。 由图可知，1选项框的右边指示灯没亮，2选项框的电源线没接完整，导致，KL或者EL输出输出模块没有公共端供电，因此就不能工作了。 ![在这里插入图片描述](https://img-blog.csdnimg.cn/a0f81ff476b84d2a87c410efeab789eb.png?x-oss-process=image/watermark,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA5LiK5YWD6IqC5YWD5a616IqC,size_16,color_FFFFFF,t_70,g_se,x_16

需要在模块中，把所有的24V端子和0V端子接上电源线，同时确保
