使用EL2124模块,对引脚接线有疑问,本文讲解EL2124功能和接线。
- EL2124 1.1. EL2124模块介绍 1.1.1. 外观 EL2124数字输出端子通过电气隔离将来自自动化装置的二进制5 V DC控制信号连接到过程级执行器。EtherCAT终端包含四个通道,其信号状态由LED指示。 特色: 5伏直流输出 可能连接不同的负载类型(欧姆负载、灯负载) 每个通道的最大输出电流为0.02 A 过载和短路保护推挽输出

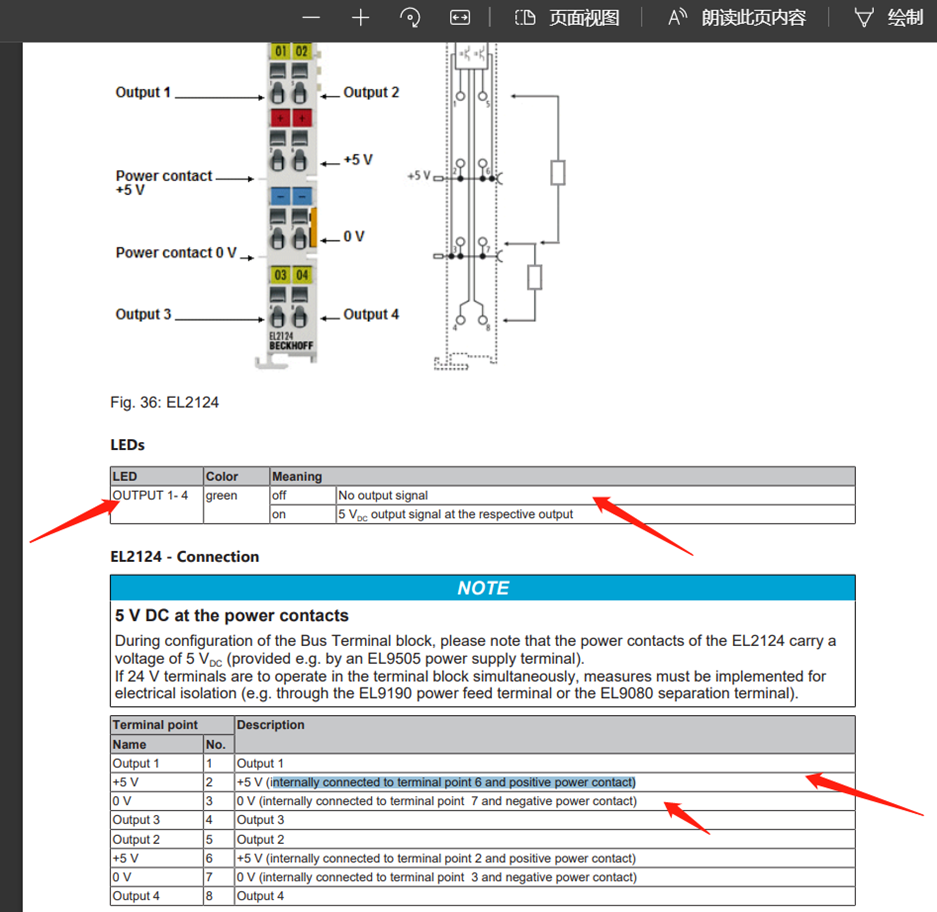

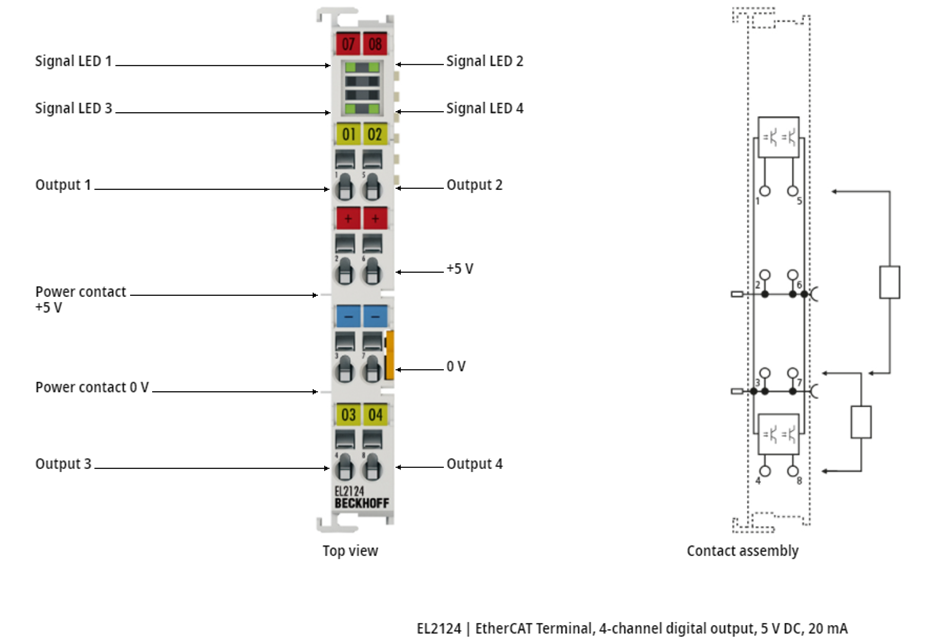

1.1.2. 接线 接线的具体含义如下,输出是5V的电平信号。1,3之间就提供了5V信号,意思就是说不用5v开关电源,输出就是5V,即2,6,3,7不用接
