倍福EL1259时间戳模块介绍

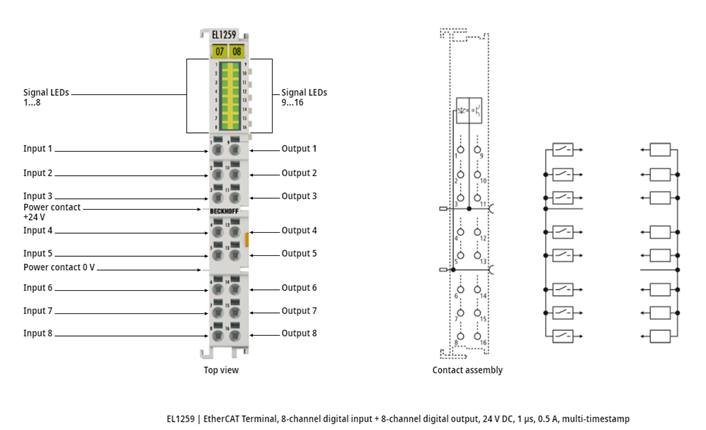

1. EL1259简介 1.1. 背景 1.1.1. EL1259外观 16信道EL1259数字EtherCAT终端将EL1258–八个多时间戳输入–的功能与EL2258–八个多时间戳输出的功能结合在一起。高通道密度与信号的时间戳相结合，通过优化传感器和执行器控制实现快速、高效的过程。EL1259还通过分布式时钟系统与其他设备同步，因此可以使用统一的时基测量整个系统中的事件。一个终端内直流开关输入和输出的组合可用于本地开关任务。 特色： 由于极低的输入延迟，适用于速度特别快的信号 一个端子中输入和输出的组合 高通道密度 通过分布式时钟XFC技术实现同步操作是可能的 得益于XFC多时间戳功能，实现了高性能

1.1.2. EL1259与EL1252区别 EL1259是16通道输入/输出多时间戳模块，每个通道在一个PLC周期内最多可以提供32个时间戳与相对应的事件。即相当于一块多时间戳输入模块EL1258与一块多时间戳输出模块EL2258的集合。 EL1259除了多时间戳以外，还可以选择单时间戳模式，此时相当于一块普通的单时间戳输入模块EL1252和单时间戳输出模块EL2252的集合。
