倍福PLC通过电子凸轮方式实现主从轴的耦合

光怪陆离的节日 发布时间:2022-05-03 19:04:06 ,浏览量:3

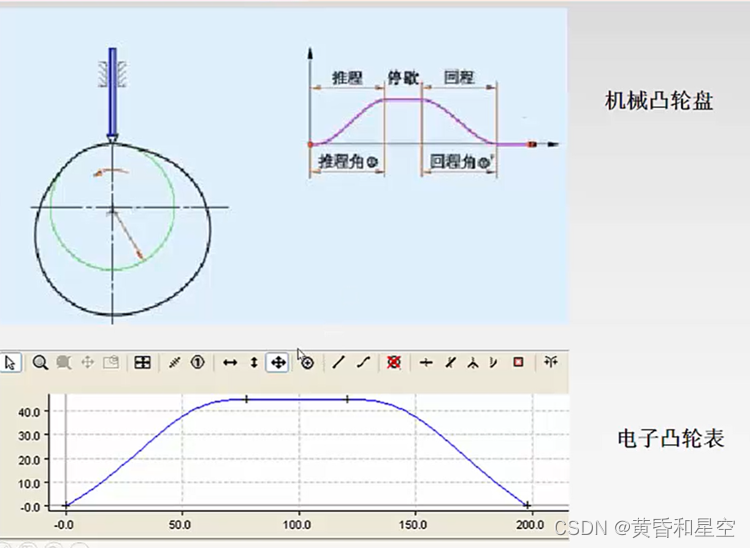

伺服通过电子凸轮方式和主轴耦合。本文根据使用对涉及的技术点进行讲解根据控制要求,需要伺服在运动过程中和主轴保持一种位置同步的关系,因此选择使用电子凸轮的方式,能够达到控制的目的 在这里插入图片描述

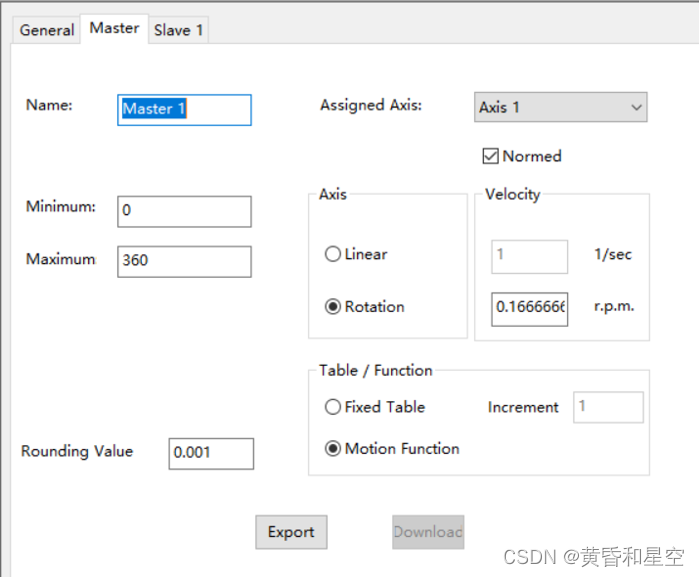

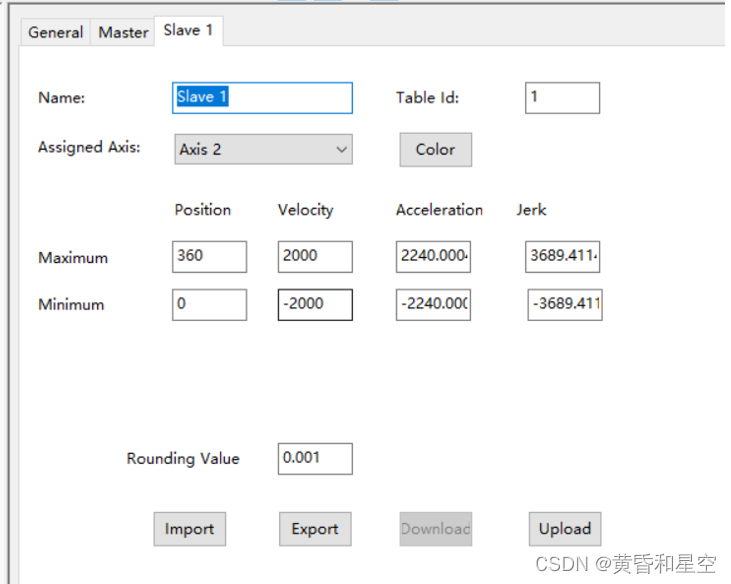

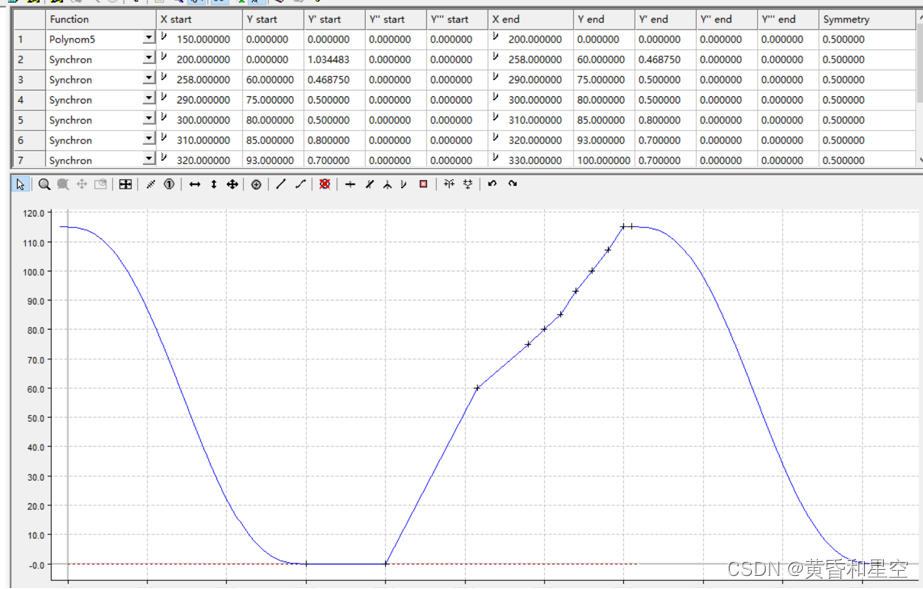

1.3. 凸轮曲线绘制 1.3.1. 描绘凸轮曲线 在这里插入图片描述 在这里插入图片描述 在这里插入图片描述

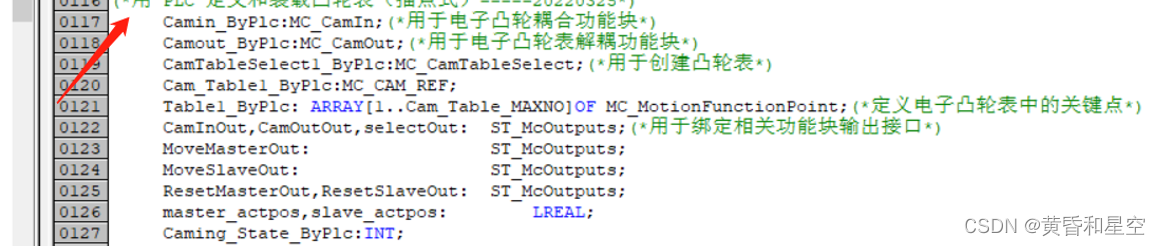

1.3.2. 变量声明 在电子凸轮中,可以直接在组态中描绘凸轮曲线,也可以在PLC变量中动态修改凸轮曲线的点位,根据实际情况进行调试,使用PLC描点的方式生成凸轮曲线,但组态中也是需要新建一个凸轮表,把基本的参数设定,然后描点方面在PLC中生成,其变量声明如下所示: 在这里插入图片描述

此外,PLc创建凸轮表之后,可在组态界面中点击Uplode将凸轮表加载上来,如下所示:
