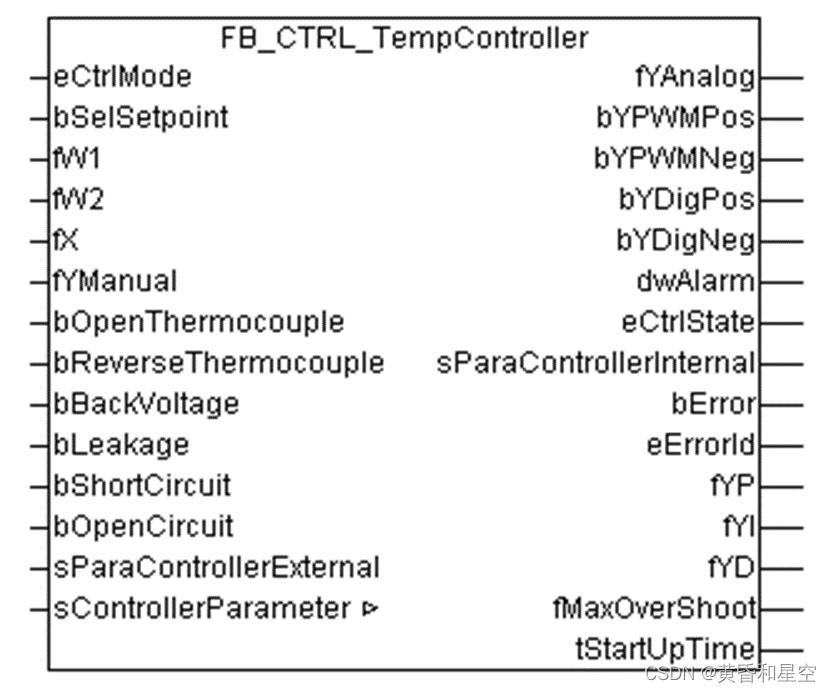

本文介绍了Beckhoff温度控制功能块的功能与参数，温度控制，pid，pwm输出 Beckhoff CX1001-0122 嵌入式控制器 KL2012 数字量输出模块 KL3314热电偶模块 Kl2761 调光模块 KL9260 交流电供电模块 固态继电器 2.硬件连接 （1）将cx控制器与KL模块连接 （2）将热电偶接入到KL3314模块中，作为温度反馈，以形成闭环控制 （3）根据输出类型不同，有以下两种连接方式 模拟量输出： 首先将KL2761模块通过KL9260模块进行供电，然后将烤箱电热棒的电源线接入到KL2761的第一通道中，程序通过模拟量对KL2761的输出电流进行控制，从而影响电热棒的加热功率。 PWM输出： 3.软件配置 （1）将程序编译后添加到PLC-Configuration中 （2）将Main_Simu.fxValue于Kl3314的第一通道相连接 （3）按照输出方式不同，将Main_Simu.byPWMPos与Kl2012的第一通道相链接或将Main_Simu.fyValue与KL2761的第一通道链接 （4）激活配置并将systemmanager切换到run模式下 二、功能块与结构体简介 （1）功能块描述：
输入信号： eControlMode：
