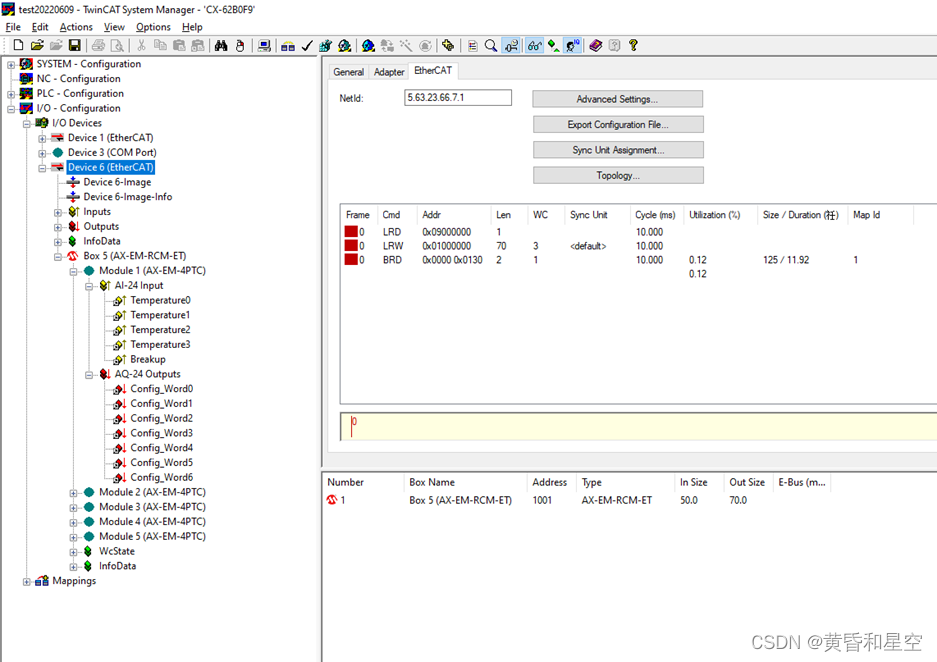

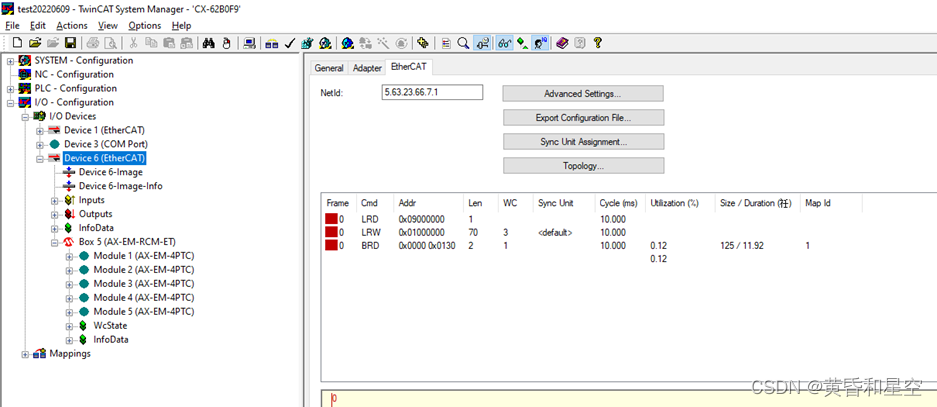

- 操作流程 1.1. 硬件配置 1.1.1. 控制器硬件 倍福PLC采用CX5120,使用英威腾的从站模块和温度模块,IO配置如下所示
实际的接线图如下所示:
通过温度模块获取热电偶的测量值需要连接相应的变量并且写入参数。

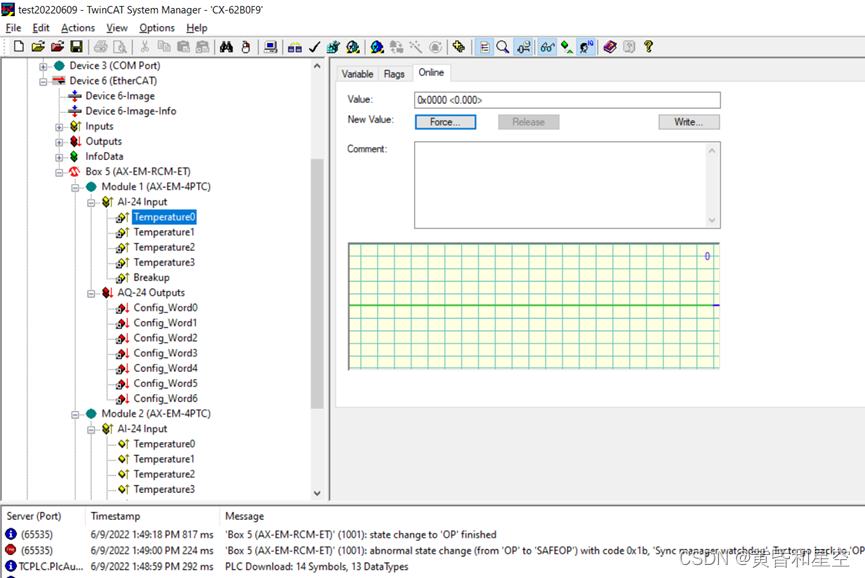

刚扫描上来默认温度功能不启用,因此是0,需要做变量连接触发

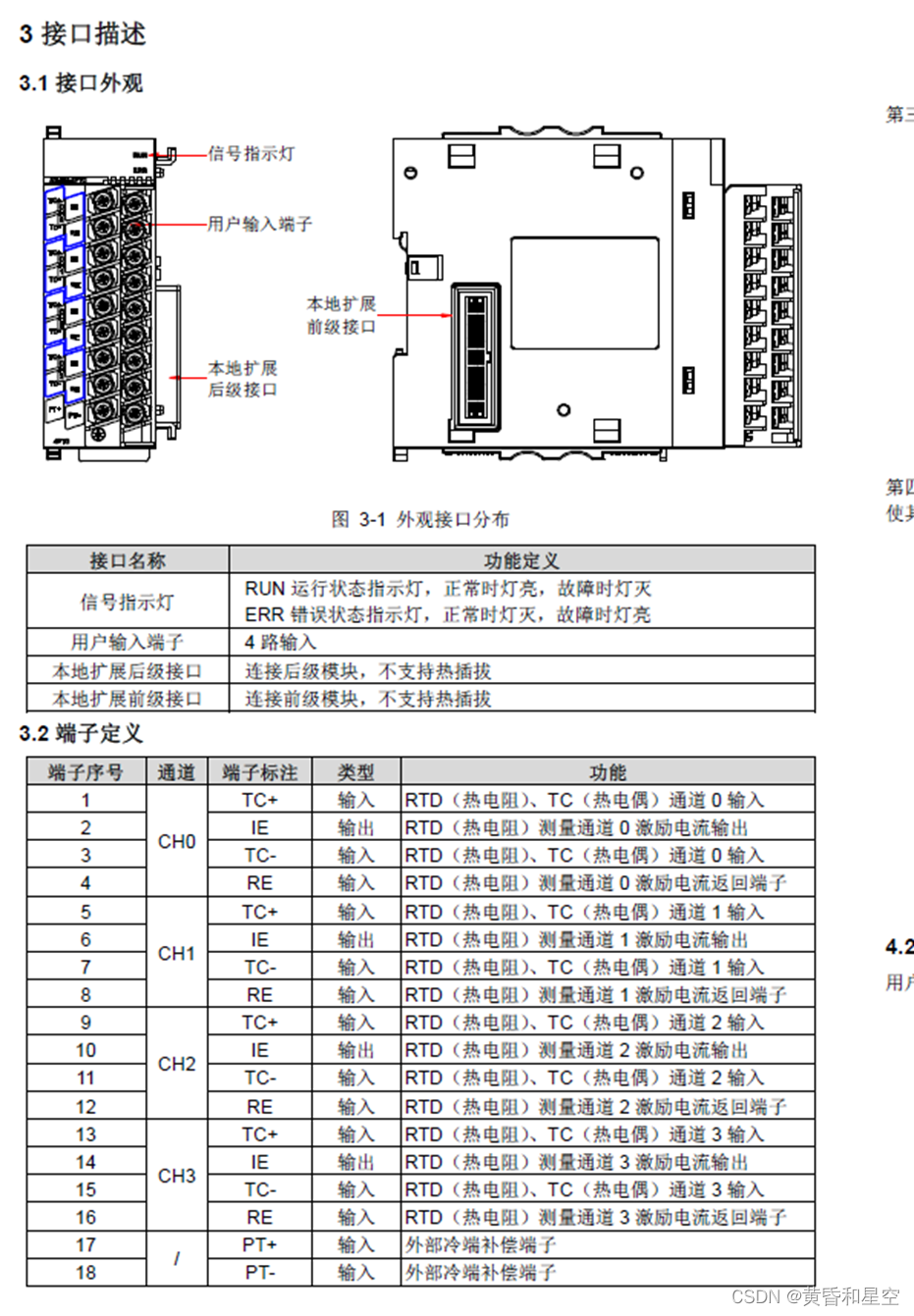

具体接线需要看温度模块手册,根据温度传感器的类型进行接线,如下所示:
1.2. 温度模块IO说明 1.2.1. 参数设置定义 温度模块需要设置相应的参数才能触发,具体可以看英威腾的说明手册。默认状态下温度通道是不开启的,然后需要赋值的含义如下所示:
