倍福Ethercat模块网络诊断和硬件排查的基本方法

光怪陆离的节日 发布时间:2022-06-24 09:44:01 ,浏览量:3

在调试阶段可能会出现EtherCAT模块因接线、参数配置等问题而导致无法使用的情况。本文介绍Ethercat模块网络诊断和硬件排查的基本方法。

  1. 操作流程 1.1. EtherCAT硬件—供电 1.1.1. EK1100 EtherCAT耦合器诊断 首先需要接两组24V电源,其会有指示灯的反应,对应状态如下所示: 在这里插入图片描述

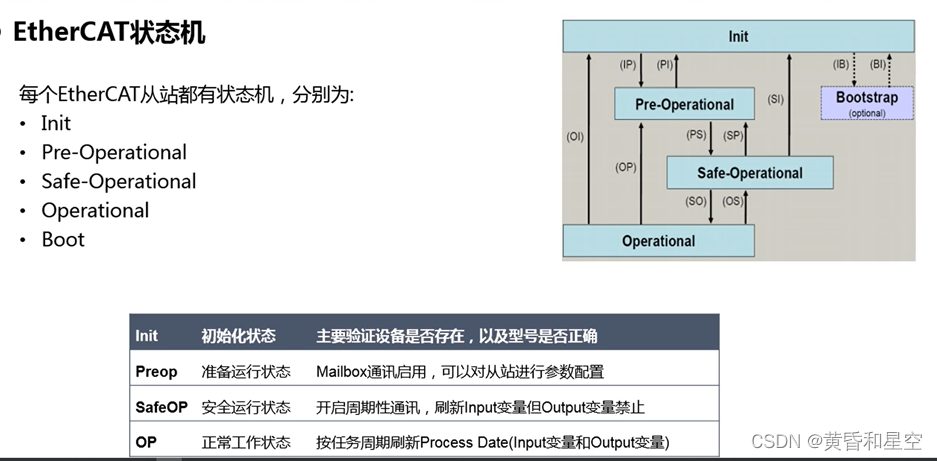

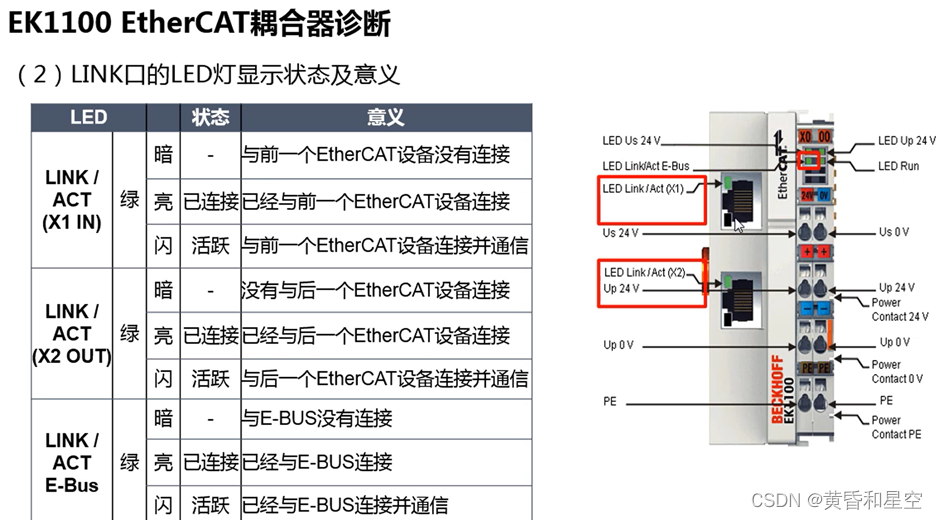

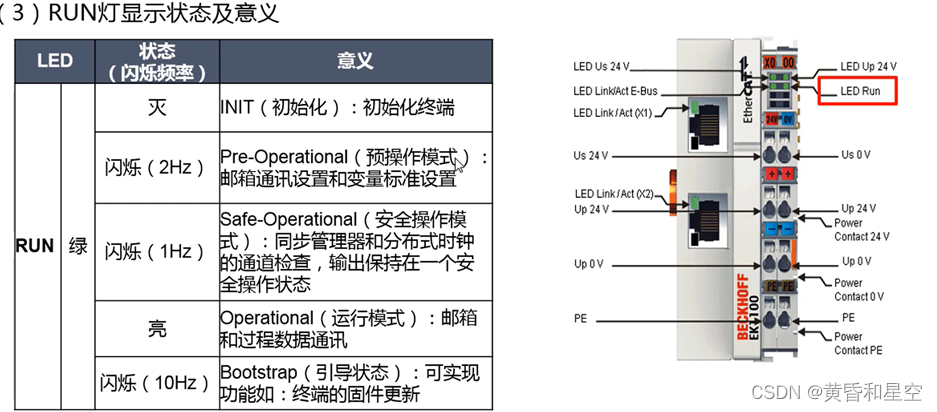

1.1.2. EK1100 EtherCAT Link口状态显示 同样连接网口的灯也有状态显示,一般需要查看网口的灯是否在正常状态,LinK口的LED灯显示状态和意义如下所示: 在这里插入图片描述 1.1.3. EK1100 EtherCAT Run灯的含义 在这里插入图片描述 Run灯的变化是根据状态机进行变化的,EtherCAT状态机如下所示: 在这里插入图片描述 因此LED RUN灯颜色和状态意义如下所示: 在这里插入图片描述 1.2. EBUS电流检查 每个EL模
