WPF---Grid布局讲解

Grid面板

网格面板是所有面板中最复杂但用途最广泛的面板。网格面板可用于设计复杂的用户界面，我们需要将多个元素以行和列的表格格式放置。

XAML 中的 Grid 元素表示一个 Grid 面板。以下代码片段创建一个 Grid 元素并设置其背景、宽度、高度、垂直和水平对齐属性。 Grid属性

网格具有三个主要属性，RowDefinitions、ColumnDefinitions 和 ShowGridLines。RowDefinitions 属性是 RowDefinitions 的集合。ColumnDefinitions 属性表示 ColumnDefinition 的集合。ShowGridLines 属性确定 Grid 面板的网格线是否可见。

创建Grid

格 XAML 中的 Grid 元素表示 WPF 网格控件。下面的代码片段创建一个 Grid 控件，设置它的宽度和前景色，并确保网格线可见。

ColumnDefinitions 属性用于添加列，RowDefinitions 属性用于将行添加到 Grid。以下代码片段将三列和三行添加到网格中。

WPF 中的任何控件都可以使用其 Grid.Row 和 Grid.Column 属性放置在网格中，这些属性表示控件将放置在哪一列和哪一行。行和列的值以 0 开头。这意味着，如果有网格中的三列，第一列将由数字 0 表示。下面的代码片段将 TextBlock 控件放在第二行第三列的单元格中。

WPF中的Grid类表示一个 Grid 控件。以下代码片段创建了一个 Grid 控件，设置它的宽度、水平对齐、垂直对齐并显示网格线并设置背景颜色。

Grid DynamicGrid = new Grid(); DynamicGrid.Width = 400; DynamicGrid.HorizontalAlignment = HorizontalAlignment.Left; DynamicGrid.VerticalAlignment = VerticalAlignment.Top; DynamicGrid.ShowGridLines = true; DynamicGrid.Background = new SolidColorBrush(Colors.LightSteelBlue); 代码片段将三列和三行添加到Grid。

// Create Columns ColumnDefinition gridCol1 = new ColumnDefinition(); ColumnDefinition gridCol2 = new ColumnDefinition(); ColumnDefinition gridCol3 = new ColumnDefinition(); DynamicGrid.ColumnDefinitions.Add(gridCol1); DynamicGrid.ColumnDefinitions.Add(gridCol2); DynamicGrid.ColumnDefinitions.Add(gridCol3);

// Create Rows RowDefinition gridRow1 = new RowDefinition(); gridRow1.Height = new GridLength(45); RowDefinition gridRow2 = new RowDefinition(); gridRow2.Height = new GridLength(45); RowDefinition gridRow3 = new RowDefinition(); gridRow3.Height = new GridLength(45);

DynamicGrid.RowDefinitions.Add(gridRow1); DynamicGrid.RowDefinitions.Add(gridRow2); DynamicGrid.RowDefinitions.Add(gridRow3); 将行和列添加到 Grid 后，您可以使用 SetRow 和 SetColumn 方法将任何内容添加到 Grid 单元格。SetRow 和 SetColumn 方法将第一个参数作为控件名称，将第二个参数分别作为行号和列号。清单 4 中的以下代码片段创建一个 TextBlock 控件并将其显示在代表 Grid 的第一行和第一列的 Cell(0,0) 中。

// Add first column header TextBlock txtBlock1 = new TextBlock(); txtBlock1.Text = “Author Name”; txtBlock1.FontSize = 14; txtBlock1.FontWeight = FontWeights.Bold; txtBlock1.Foreground = new SolidColorBrush(Colors.Green); txtBlock1.VerticalAlignment = VerticalAlignment.Top; Grid.SetRow(txtBlock1, 0); Grid.SetColumn(txtBlock1, 0); 完整的代码。

private void CreateDynamicWPFGrid() { // Create the Grid Grid DynamicGrid = new Grid(); DynamicGrid.Width = 400; DynamicGrid.HorizontalAlignment = HorizontalAlignment.Left; DynamicGrid.VerticalAlignment = VerticalAlignment.Top; DynamicGrid.ShowGridLines = true; DynamicGrid.Background = new SolidColorBrush(Colors.LightSteelBlue);

// Create Columns
ColumnDefinition gridCol1 = new ColumnDefinition();
ColumnDefinition gridCol2 = new ColumnDefinition();
ColumnDefinition gridCol3 = new ColumnDefinition();
DynamicGrid.ColumnDefinitions.Add(gridCol1);
DynamicGrid.ColumnDefinitions.Add(gridCol2);
DynamicGrid.ColumnDefinitions.Add(gridCol3);

// Create Rows
RowDefinition gridRow1 = new RowDefinition();
gridRow1.Height = new GridLength(45);
RowDefinition gridRow2 = new RowDefinition();
gridRow2.Height = new GridLength(45);
RowDefinition gridRow3 = new RowDefinition();
gridRow3.Height = new GridLength(45);
DynamicGrid.RowDefinitions.Add(gridRow1);
DynamicGrid.RowDefinitions.Add(gridRow2);
DynamicGrid.RowDefinitions.Add(gridRow3);

// Add first column header
TextBlock txtBlock1 = new TextBlock();
txtBlock1.Text = "Author Name";
txtBlock1.FontSize = 14;
txtBlock1.FontWeight = FontWeights.Bold;
txtBlock1.Foreground = new SolidColorBrush(Colors.Green);
txtBlock1.VerticalAlignment = VerticalAlignment.Top;

Grid.SetRow(txtBlock1, 0);
Grid.SetColumn(txtBlock1, 0);
// Add second column header
TextBlock txtBlock2 = new TextBlock();
txtBlock2.Text = "Age";
txtBlock2.FontSize = 14;
txtBlock2.FontWeight = FontWeights.Bold;
txtBlock2.Foreground = new SolidColorBrush(Colors.Green);
txtBlock2.VerticalAlignment = VerticalAlignment.Top;
Grid.SetRow(txtBlock2, 0);
Grid.SetColumn(txtBlock2, 1);

// Add third column header
TextBlock txtBlock3 = new TextBlock();
txtBlock3.Text = "Book";
txtBlock3.FontSize = 14;
txtBlock3.FontWeight = FontWeights.Bold;
txtBlock3.Foreground = new SolidColorBrush(Colors.Green);
txtBlock3.VerticalAlignment = VerticalAlignment.Top;
Grid.SetRow(txtBlock3, 0);
Grid.SetColumn(txtBlock3, 2);

 Add column headers to the Grid

DynamicGrid.Children.Add(txtBlock1);
DynamicGrid.Children.Add(txtBlock2);
DynamicGrid.Children.Add(txtBlock3);

// Create first Row

TextBlock authorText = new TextBlock();
authorText.Text = "Mahesh Chand";
authorText.FontSize = 12;
authorText.FontWeight = FontWeights.Bold;
Grid.SetRow(authorText, 1);
Grid.SetColumn(authorText, 0);
TextBlock ageText = new TextBlock();
ageText.Text = "33";
ageText.FontSize = 12;
ageText.FontWeight = FontWeights.Bold;
Grid.SetRow(ageText, 1);
Grid.SetColumn(ageText, 1);
TextBlock bookText = new TextBlock();
bookText.Text = "GDI+ Programming";
bookText.FontSize = 12;
bookText.FontWeight = FontWeights.Bold;
Grid.SetRow(bookText, 1);
Grid.SetColumn(bookText, 2);

// Add first row to Grid
DynamicGrid.Children.Add(authorText);
DynamicGrid.Children.Add(ageText);
DynamicGrid.Children.Add(bookText);

// Create second row
authorText = new TextBlock();
authorText.Text = "Mike Gold";
authorText.FontSize = 12;
authorText.FontWeight = FontWeights.Bold;
Grid.SetRow(authorText, 2);
Grid.SetColumn(authorText, 0);
ageText = new TextBlock();
ageText.Text = "35";
ageText.FontSize = 12;
ageText.FontWeight = FontWeights.Bold;
Grid.SetRow(ageText, 2);
Grid.SetColumn(ageText, 1);

bookText = new TextBlock();
bookText.Text = "Programming C#";
bookText.FontSize = 12;
bookText.FontWeight = FontWeights.Bold;
Grid.SetRow(bookText, 2);
Grid.SetColumn(bookText, 2);

// Add second row to Grid
DynamicGrid.Children.Add(authorText);
DynamicGrid.Children.Add(ageText);
DynamicGrid.Children.Add(bookText);

// Display grid into a Window
RootWindow.Content = DynamicGrid;

} 管理列宽和行高

ColumnDefinition 具有三个属性，用于管理网格中列的宽度。这些属性是 Width、MaxWidth 和 MinWidth。Width 属性表示列的宽度。MaxWidth 和 MinWidth 用于设置列的最大和最小宽度。

RowDefinition 具有三个属性，用于管理 Grid 中行的高度。这些属性是高度、最大高度和最小高度。Height 属性表示行的高度。MaxHeight 和 MinHeight 用于设置行的最大和最小高度。

代码在设计时使用 XAML 设置 Grid 面板中的列宽和行高。

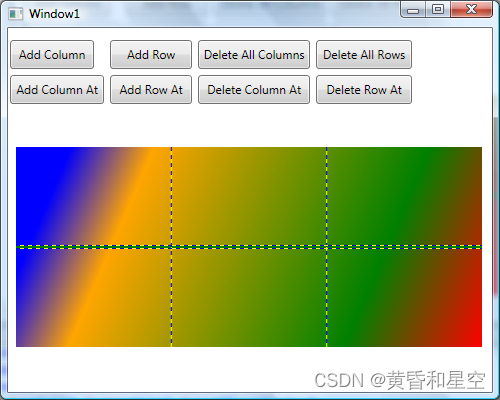

的 Background 属性设置 Grid 的背景颜色。下面的代码使用线性渐变画笔来绘制网格的背景。

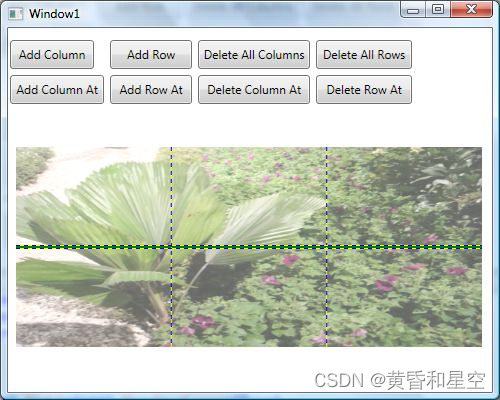

将图像设置为网格的背景

要将图像设置为网格的背景，我们可以将图像设置为网格的背景。以下代码片段将 Grid 的背景设置为图像。该代码还设置了图像的不透明度。
