制作Linux嵌入式系统开机LOGO(图片)

内核：linux-2.6.22.6 ubuntu：Ubuntu 9.10 开发板: JZ2440(方法通用,不局限于JZ2440)

目的： JZ2440开机logo默认是一只可爱的小企鹅。我们把它替换成我们自己喜爱的图片

准备工作： 准备好BMP或者PNG 图片，若是别的格式的图片，可以使用 Windows自带的画图软件打开，然后另存为BMP或者PNG格式 Logo图片分辨率不小于JZ2440分辨率480*272，否则显示不了。

步骤： 1. 安装资料光盘Ubuntu 9.10没有的图片转换工具netpbm $ sudo apt-get install netpbm 然后输入y //前提是ubuntu能上网

1. 制作linux logo图片 假设图片为 jz2440.png(png格式图片) $ pngtopnm jz2440.png > jz2440.pnm

$ pnmquant 224 jz2440.pnm > logo224.pnm

$ pnmtoplainpnm logo224.pnm > logo_linux_clut224.ppm

假设图片为 jz2440.bmp(BMP格式图片) $ bmptopnm jz2440.bmp > jz2440.pnm

$ pnmquant 224 logo.pnm > logo224.pnm

$ pnmtoplainpnm logo224.pnm > logo_linux_clut224.ppm 注意：转换后的文件名有规定，必须是logo_linux_clut224.ppm

3.生成的logo_linux_clut224.ppm就是我们需要的logo文件，把它拷贝到内核目录 覆盖原来的logo文件 $ cd /work/system/linux-2.6.22.6/drivers/video/logo/

$ cp /work/logo_linux_clut224.ppm . //笔者制作的logo文件在/work/目录

1. 查看logo目录是否存在logo_linux_clut224.o的文件，如果有一定要删除！ $ rm logo_linux_clut224.o

2. 配置内核支持logo显示(如果内核用的是linux-2.6.22.6_jz2440.patch补丁，默认已经支持logo显示) $ make menuconfig Device Drivers —> Graphics support —> Console display driver support—> Framebuffer console support Bootup logo —> Standart 224-color linux logo

6.重新编译内核，烧写 $make uImage 把uImage上传到window tftp软件所在目录

进入开发板uboot,作一些必要设置, 以PING通window set gatewayip 192.168.1.1 //设置网关 set netmask 255.255.255.0 //设置子网掩码 set ipaddr 192.168.1.111 //设置uboot阶段的开发板ip set serverip 192.168.1.170 //设置服务器ip tftp 30000000 uImage //下载uImage nand erase kernel //擦除kernel分区 nand write.jffs2 30000000 kernel //烧写uImage

因为笔者的文件系统在nfs上, 所以先设bootargs set bootargs noinitrd root=/dev/nfs nfsroot=192.168.1.199:/work/busybox-1.21.0/rootfs ip=192.168.1.100:192.168.1.199:192.168.1.255:255.255.255.0::eth0 init=/linuxrc console=ttySAC0,115200 //设置bootargs save //保存环境变量 boot //启动开发板

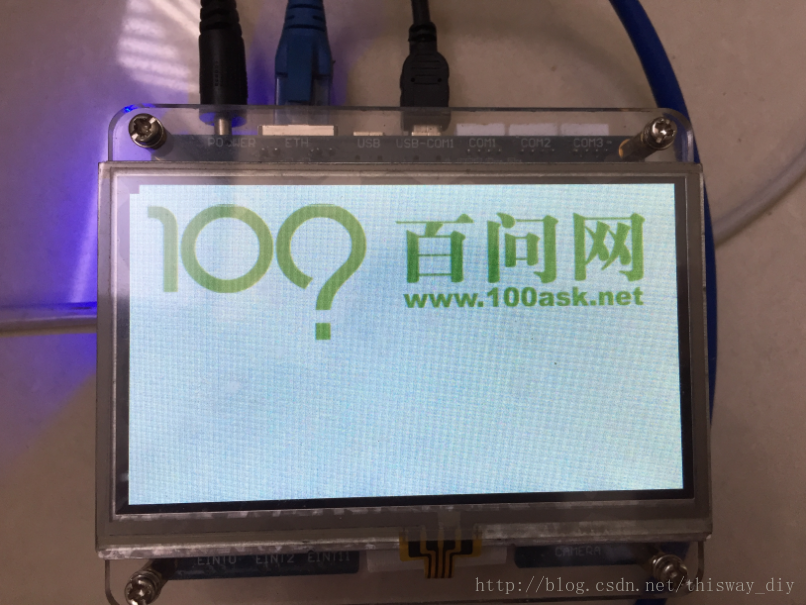

效果： 注：如果您使用的linux发行版是Fedora,可以使用友善之臂公司提供的工具logomaker制作,具体步骤参考它们用户手册，不在赘述。
